| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach |
| Número de modelo: | HH2686 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | 60/40 curación híbrida | Uso: | capa del polvo epcially con lustre bajo |
|---|---|---|---|
| ventaja: | Buena extinción del lustre | Propiedad: | Nivelación excelente, propiedad mecánica, resistencia química y estabilidad del almacenamiento |
| Ratio: | 60/40 | Curado: | 200°C/10mins |
| Resaltar: | poliéster híbrido de la resina de epoxy de la curación,el 60:40 pega el poliéster de la resina con epóxido,resina del poliéster de la capa del polvo del 60:40 |
||
Resina de epoxy HH2686 del poliéster del 60:40 del coste-effecive con la buena extinción del lustre
◇Usos:
HH2686 es una resina carboxila del poliéster diseñada para las capas híbridas de 60/40 polvo (del uso interior).
◇Características básicas:
Nivelación excelente
Propiedades mecánicas excepcionales
Buena resistencia química
Buena estabilidad del almacenamiento
◇Especificaciones:

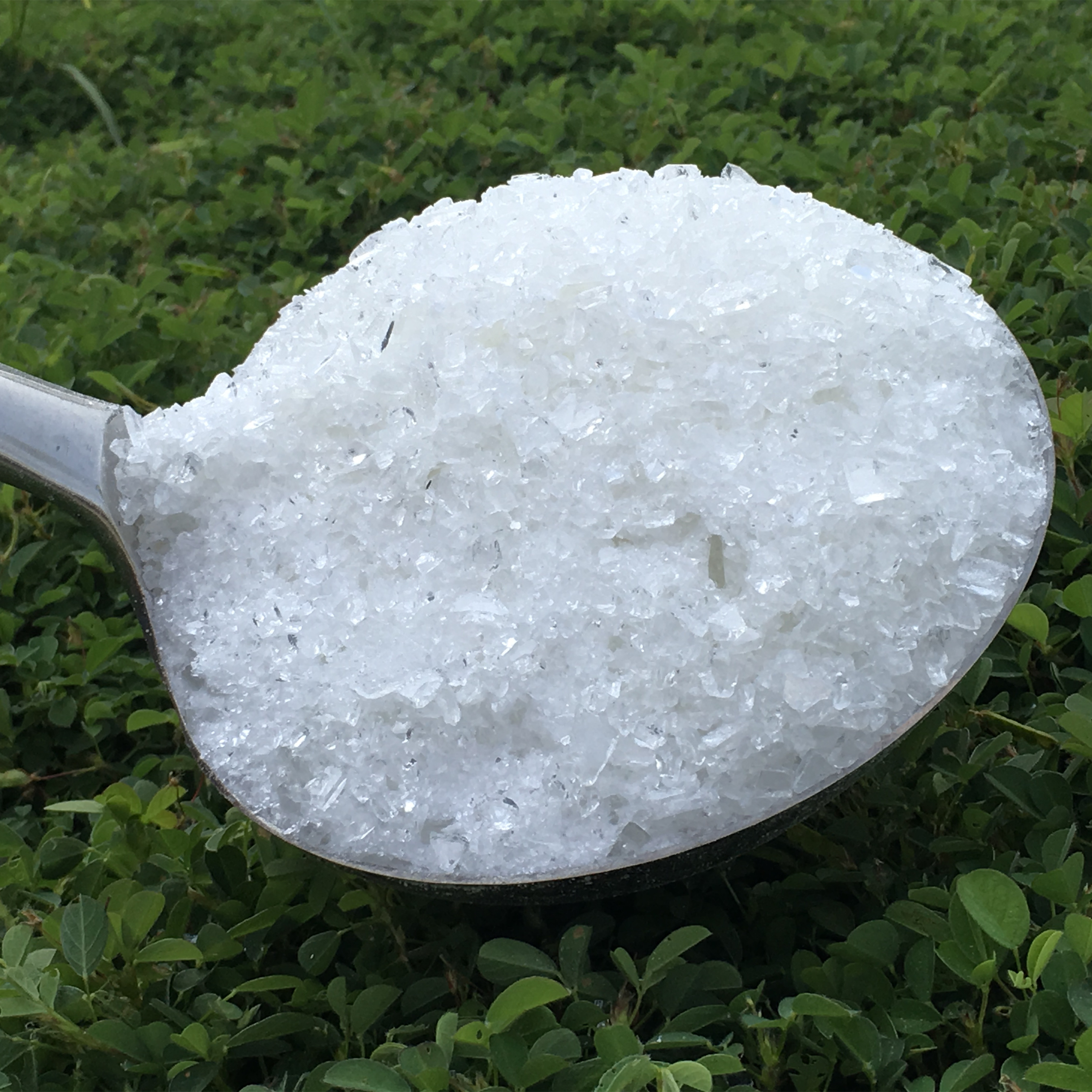

Escamas transparentes blancas o amarillas claras del aspecto
Color (50%DMF): máximo: 3
Número de ácido (mgKOH/g) 52.5~57
Punto de reblandecimiento (℃) 93~103
Temporeros de cristal de la transición. (℃) ~55
Viscosidad de fusión (ICI, mPa.s/200℃): 3000~4500
Reactividad en 180℃ (s, epóxido del 40%): 170~300
◇Recomiende la formulación:
| Material | HH2686 | E12 | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
|
Fórmula
|
360 | 240 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×15min o 200℃×10min
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 220~320
Flujo horizontal: (180℃), milímetro: 28~30
Lustre (60°): el ≥90%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto (50kg·cm): paso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
