| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach |
| Número de modelo: | NH3305 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | Capa general del polvo para el uso al aire libre |
|---|---|---|---|
| Ventaja: | rentable | Apropiado: | Buena resistencia de alteración por los agentes atmosféricos |
| Ratio: | 93/7 | Curado: | 200°C/10mins |
| Resaltar: | Alteración por los agentes atmosféricos del polvo del poliéster de la resistencia TGIC,Polvo 93/7 del poliéster de TGIC,resina thermoset 93/7 del poliéster |
||
Baja resina costo del poliéster 93/7 curación NH3305 de TGIC para la capa del polvo con bueno resistiendo a resistencia
◇Usos:
NH3305 es una resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC.
◇Características básicas:
Nivelación excelente
Buena resistencia de alteración por los agentes atmosféricos
Buenas propiedades mecánicas y resistencia química
Buena vida útil
Capacidad anti-que amarillea excelente
Ningunas sustancias dañinas al ambiente añadieron en el proceso de producción
el 100% respetuoso del medio ambiente
◇Especificaciones:

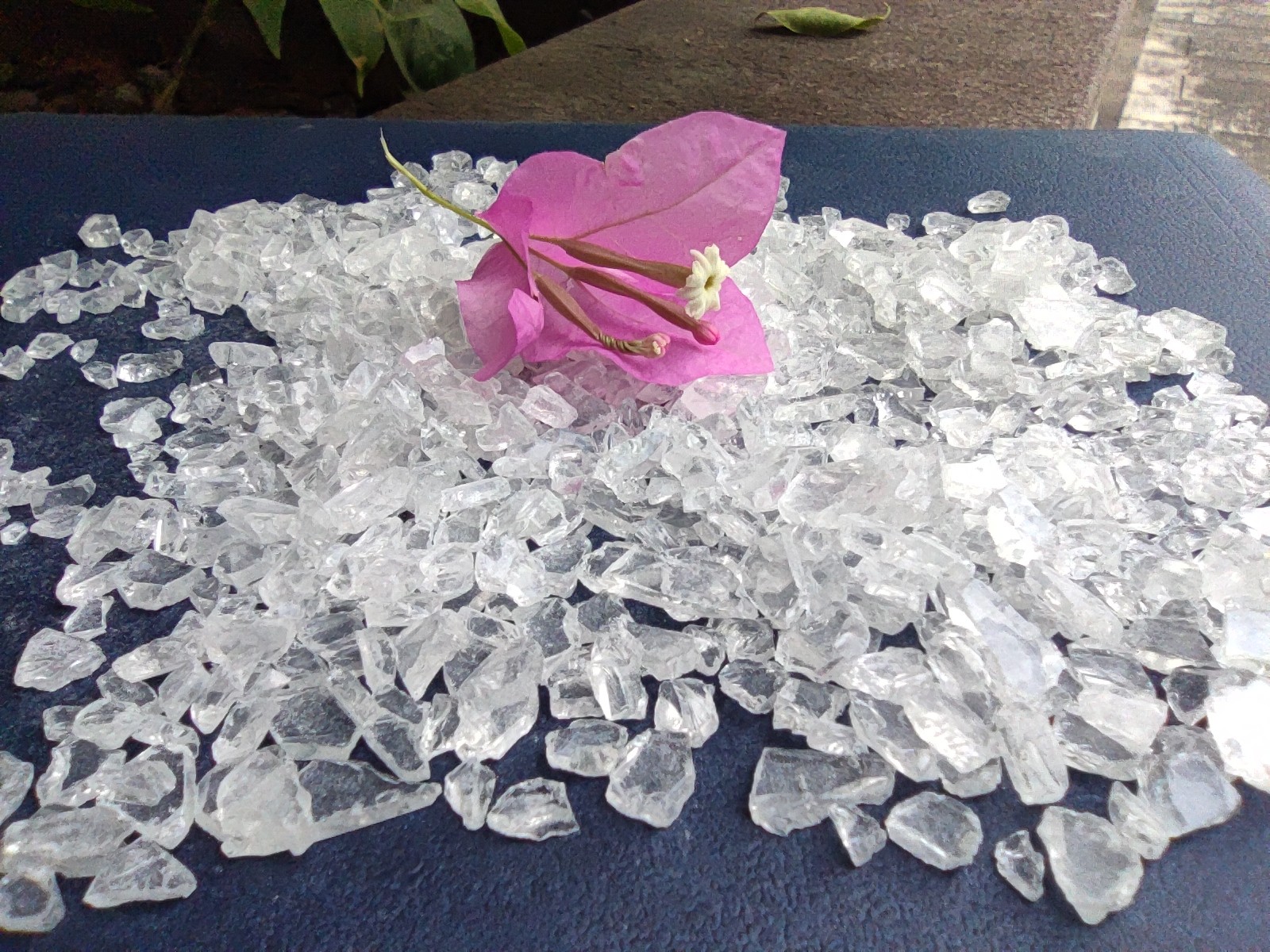

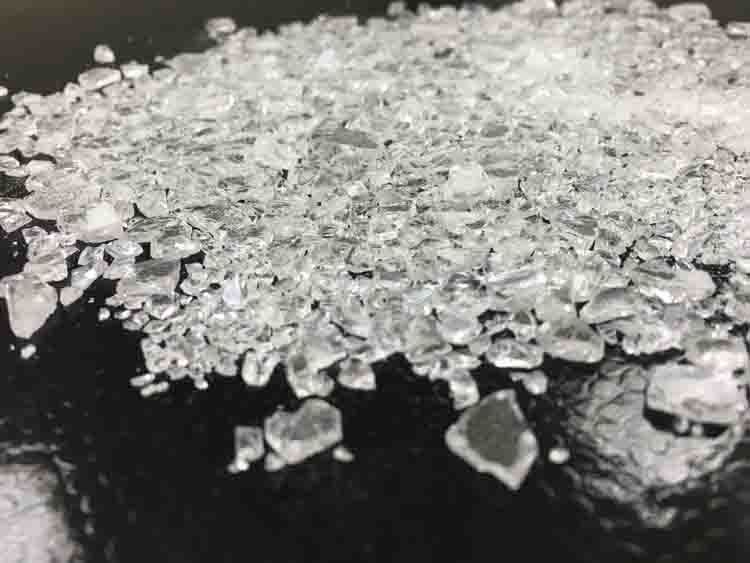

Aspecto: escamas transparentes blancas o amarillas claras
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 31~35
Punto de reblandecimiento (℃) 105~115
Temporeros de cristal de la transición. (℃) ~65
Viscosidad de fusión (200℃, cono/placa, mPa·s): 4600~6200
Reactividad en 180℃ (s, el 8% TGIC) 160~280
◇Recomiende la formulación: NH3305-TGIC
| NH3305 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×10min
◇Propiedades de la película:
|
Tiempo del gel (180℃, sec) |
260~360 |
| Flujo horizontal (180℃, milímetros) | 25-30 |
| Lustre (60°) | el ≥85% |
| Doblez (φ1mm) | paso |
| Pegamento (1m m, grado) | 0 |
| Dureza del lápiz | ≥1H |
| Impacto (los 50cm) | paso |
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
