| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach |
| Número de modelo: | NH3343 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | La fabricación de la capa del polvo requirió temperatura de curado baja |
|---|---|---|---|
| Ventaja: | Temperatura de curado baja | Propiedad: | Buena propiedad mecánica, resistiendo a resistencia y a la nivelación |
| Ratio: | 93/7 | Curado de la condición: | 140°C/15mins |
| Resaltar: | Resina al aire libre 25kg del poliéster de la pintura del polvo,resina 25kg del poliéster del 93:7,resina del poliéster de la capa del polvo del 93:7 |
||
Resina 93/7 NH3343 del poliéster en sistema de TGIC con la curación baja 140°C/15mins para la pintura al aire libre del polvo
◇Usos:
NH3343 es una resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC.
Puede ser utilizado para las capas de la superficie o las cosas tales como los detectores del defecto, los tanques de agua autos, primaveras, aparatos eléctricos con las bobinas, equipo de los instrumentos con las costuras de la soldadura de la lata.
◇Características básicas:
Buena nivelación
Buenas propiedades mecánicas
Buena resistencia de alteración por los agentes atmosféricos
Temperatura de curado baja
◇Especificaciones:

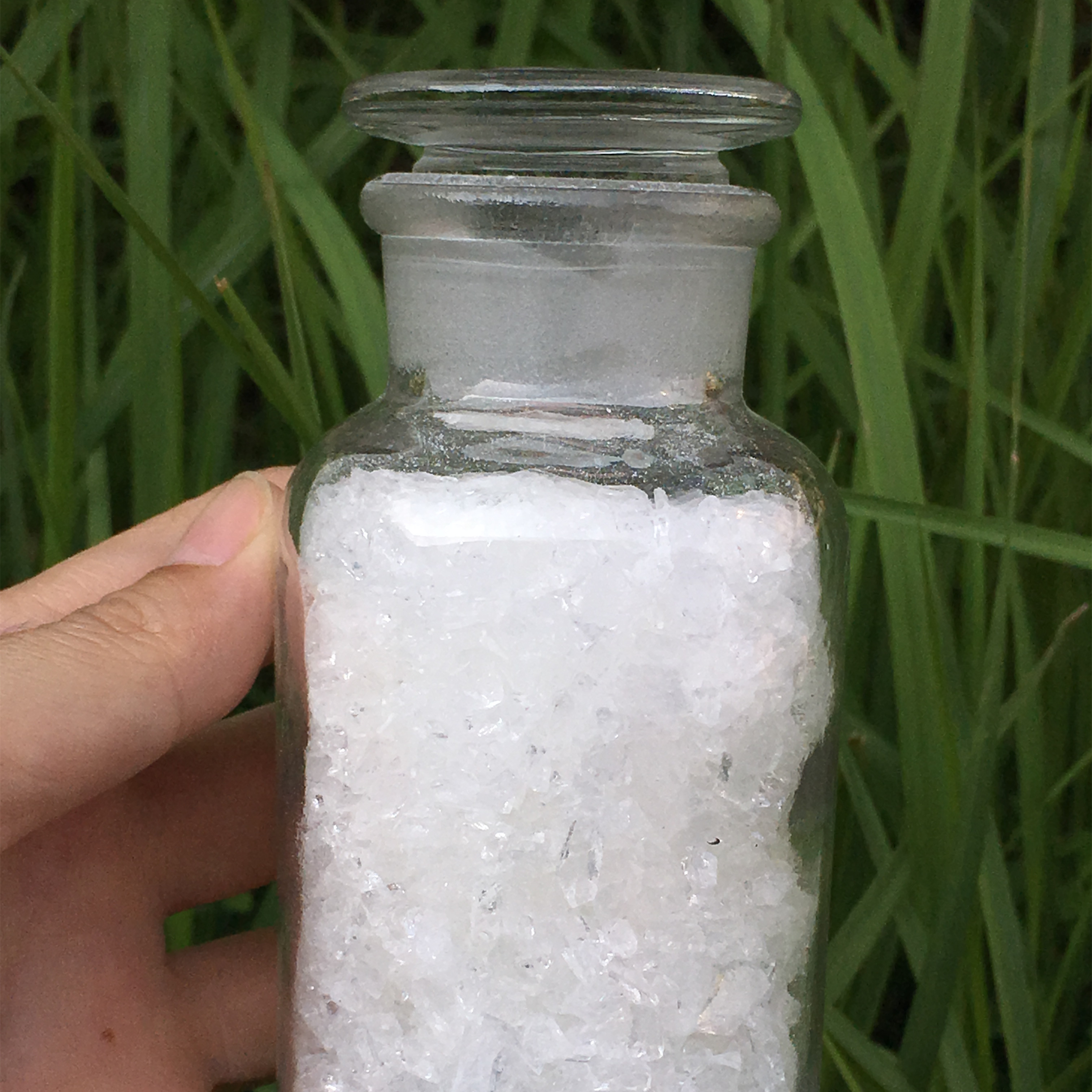

Escama transparente blanca o amarilla clara del aspecto
Color (50%DMF): máximo: 3
Número de ácido (mgKOH/g): 30~36
Punto de reblandecimiento (℃): 103~113
Temporeros de cristal de la transición. (℃): ~61
Viscosidad de fusión (ICI, mPa·s/200℃): 5500±800
Reactividad en 180℃ (s, el 7% TGIC): 70±30
◇Recomiende la formulación para el polvo blanco: NH3343-TGIC
| NH3343 | TGIC | Llenador y pigmen | Nivelación del agente | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 140℃×15min
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 30~80
Flujo horizontal: (180℃), milímetro: 16~22
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Paso del impacto (los 50cm)
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
