| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach |
| Número de modelo: | NH3363 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | Pulverice la capa para la maquinaria de construcción |
|---|---|---|---|
| Ventaja: | Temperatura de curado baja | Propiedad: | Buena propiedad mecánica, resistiendo a resistencia y a la nivelación |
| Ratio: | 93/7 | Curado de la condición: | 160°C/15mins |
| Resaltar: | Resina del poliéster de Qualicoat,resina de molecularidad elevada del poliéster del peso,Resina de capa del poliéster del polvo de Qualicoat |
||
Resina baja general y rentable NH3363 del poliéster de la curación para la fabricación de la capa del polvo
◇Usos:
NH3363 es una resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC.
Se diseña para la baja temperatura que cura capas del polvo, que es coste-effecive y bien-realizado.
La capa es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◇Características básicas:
Temperatura de curado baja
Nivelación excelente
Buenas propiedades mecánicas
Buena resistencia de alteración por los agentes atmosféricos
◇Especificaciones:

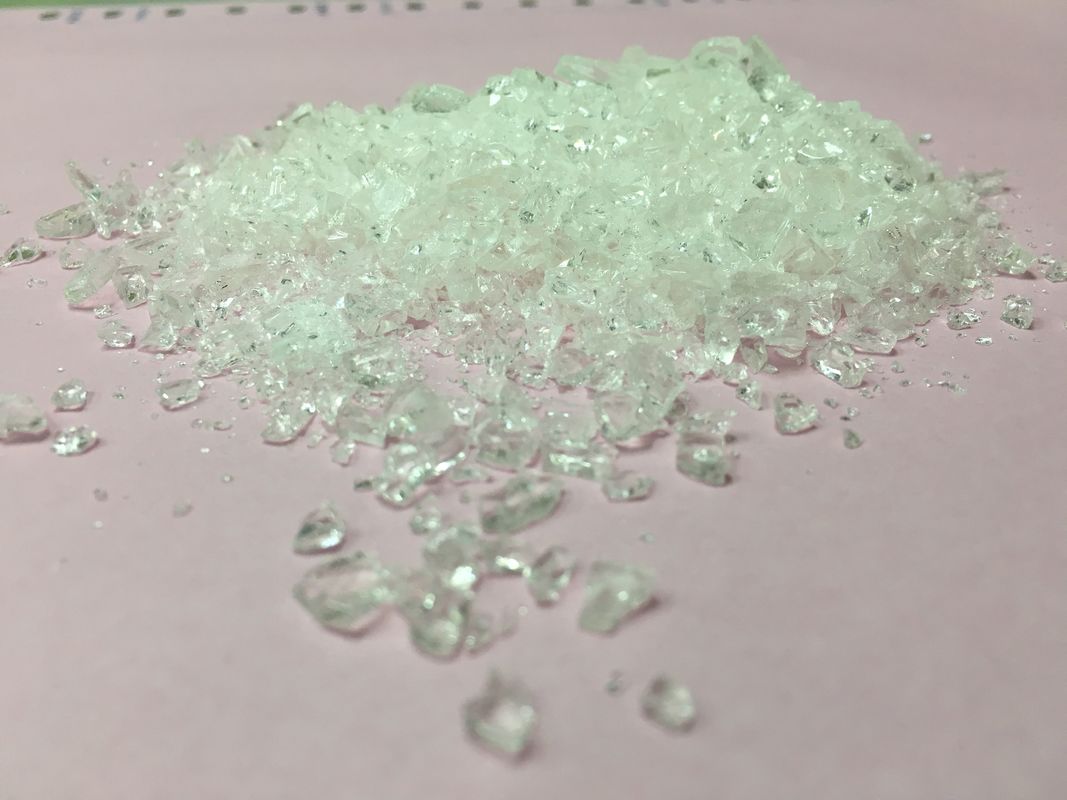

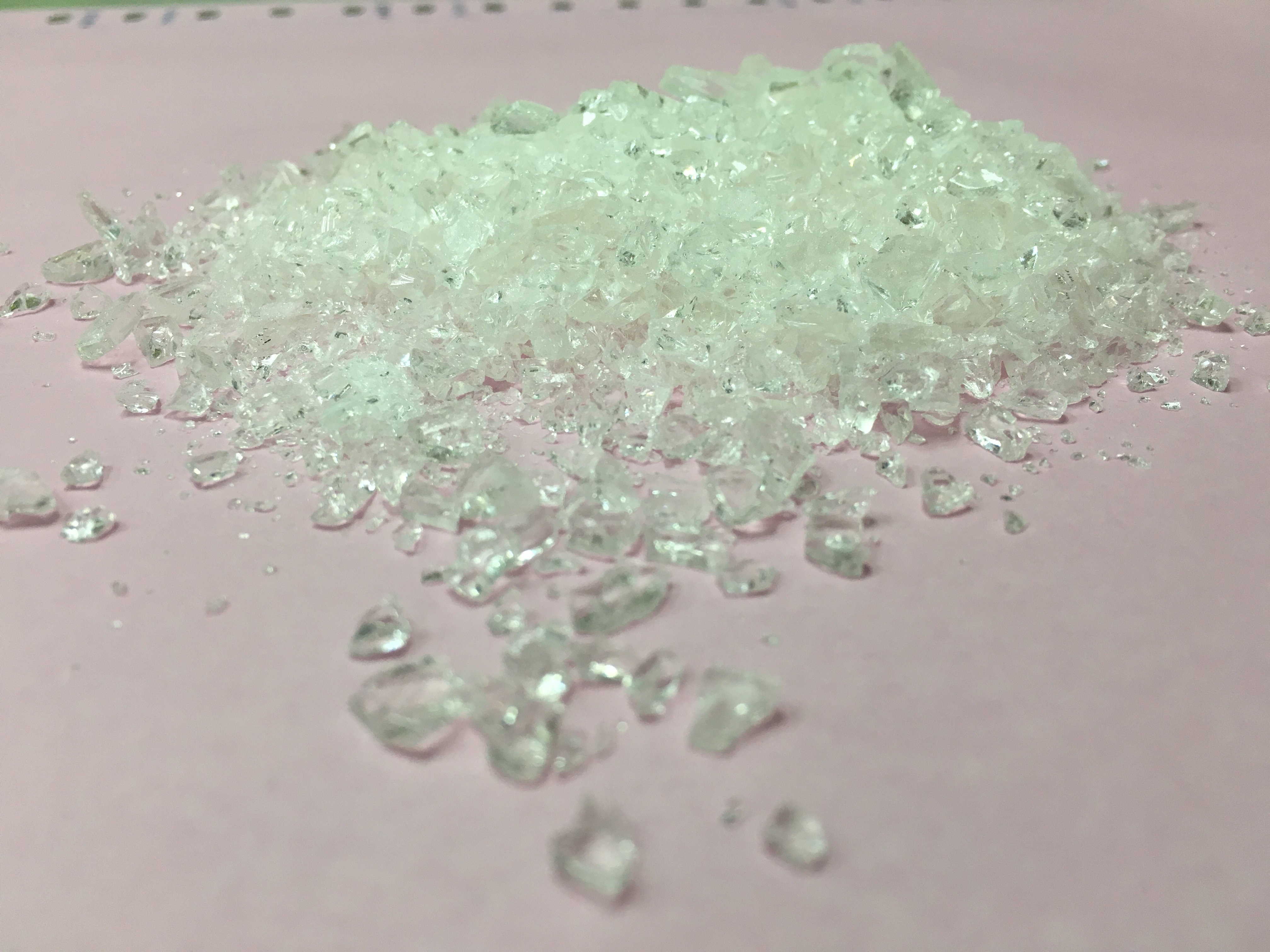

Aspecto: escamas transparentes blancas o amarillas claras
Color (50%DMF): máximo: 1
Número de ácido (mgKOH/g): 31~36
Punto de reblandecimiento (℃): 103~113
Temporeros de cristal de la transición. (℃): ~60
Viscosidad de fusión (200℃, cono/placa, mPa·s): 4500±800
Reactividad en 180℃ (s, el 7% TGIC): 150±30
◇Recomiende la formulación:
| NH3363 | TGIC | Pigmento y llenador | Agente del flujo | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 160℃×15min
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 120~180
Flujo horizontal (180℃, milímetro): 22~24
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Continuaremos manteniendo la filosofía del negocio de la “calidad somos la vida de la empresa, nos adherimos a la tecnología de primera clase, a la calidad de primera clase, al coste de primera clase y a la marca de primera clase”, proporcionamos servicios y las soluciones versátiles para los clientes en el país y en el extranjero, y creamos un mejor futuro.
