| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH3387 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | Fabricación de la capa del polvo para el uso al aire libre |
|---|---|---|---|
| Ventaja: | Bajos costos, durables | Propiedad: | Buena nivelación, propiedad mecánica, estabilidad del almacenamiento |
| Ratio: | 93/7 | Condición de curado: | 200°C/10mins |
| Resaltar: | la corrosión anti saturó las resinas del poliéster,resinas saturadas carboxilas del poliéster,Poliéster Thermoset carboxilo |
||
Resina barata NH3387 del poliéster del buen funcionamiento para la capa industrial general del polvo
◇Usos:
NH3387 es una resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC. El equilibrio entre la alta nivelación, la alta resistencia a las inclemencias del tiempo y propiedades mecánicas de la capa del polvo fue solucionado perfectamente. La capa es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◇Características básicas:
Bajos costos
Buena nivelación
Buenas propiedades mecánicas
Buena estabilidad del almacenamiento
◇Especificaciones:

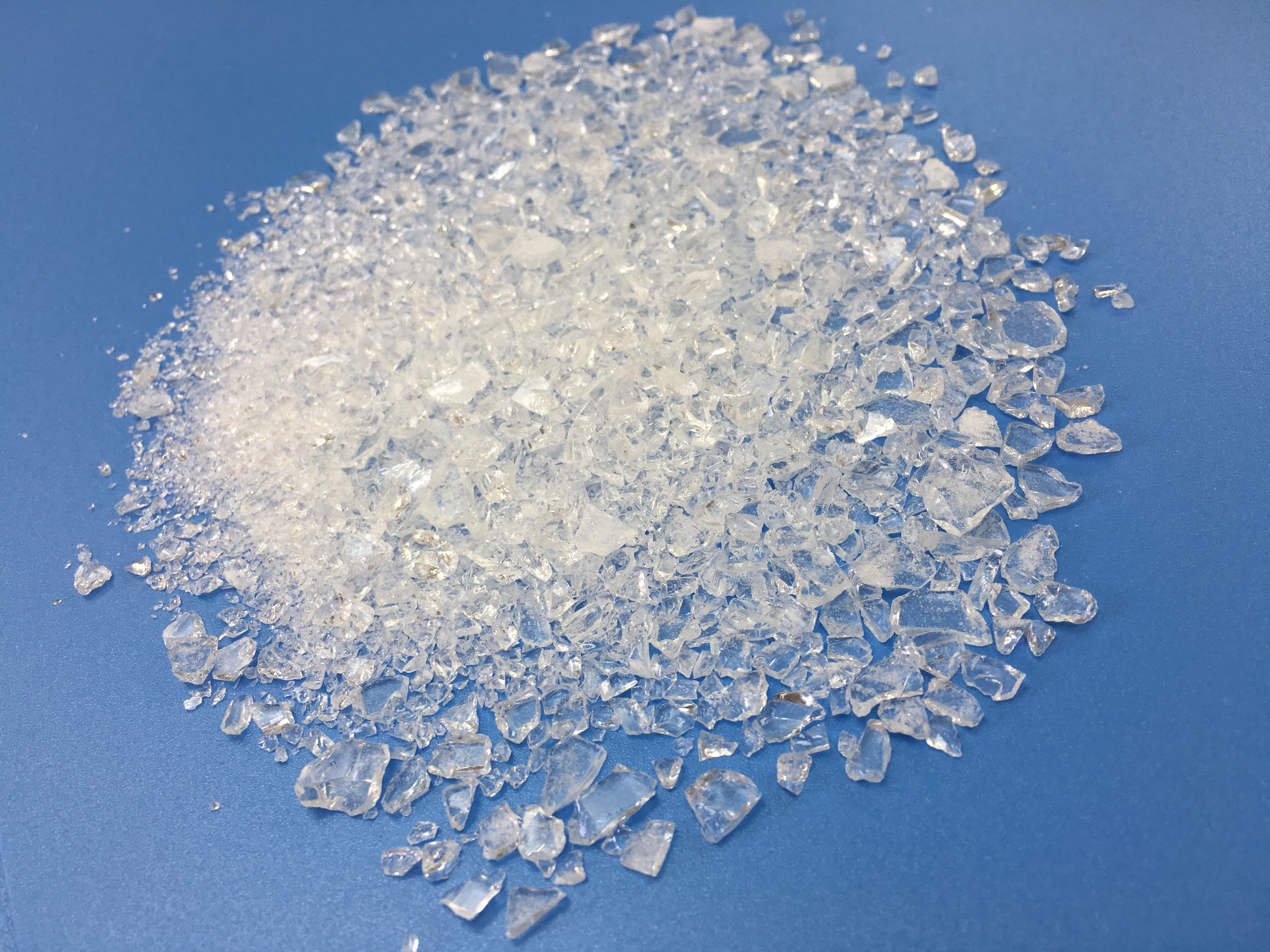

Escamas transparentes blancas o amarillas claras del aspecto
Color (50%DMF): máximo: 1
Número de ácido (mgKOH/g): 30~35
Punto de reblandecimiento (℃) 103~113
Temporeros de cristal de la transición. (℃) ~63
Viscosidad de fusión (200℃, cono/placa, mPa·s): 5000±1000
Reactividad en 180℃ (s, el 7% TGIC) 250±30
◇Recomiende la formulación: NH3387-TGIC
| NH3387 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×10~20min
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 320~420
Flujo horizontal (180℃, milímetro): 26~29
Lustre (60°): el ≥88%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado: Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
