| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH7807 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Isocianato | Uso: | capa del polvo del poliuretano |
|---|---|---|---|
| Ventaja: | Fluidez excelente, resistencia de la mancha | Tarifa: | 84/16 |
| Curado de la condición: | 200°C/15mins | Propiedad: | Propiedad mecánica excelente, alta resistencia de alteración por los agentes atmosféricos |
| Resaltar: | Resina del poliéster del epóxido de la resistencia de la mancha,Resina de epoxy del poliéster del isocianato,Resina termoendurecible del poliéster del isocianato |
||
Resina durable estupenda NH7807 del poliéster del isocianato con buena resistencia de la fluidez y de la mancha
La capa es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◇Usos:
NH7807 es una resina hidroxilada del poliéster para el sistema de capa del polvo del poliéster/del isocianato.
◇Características básicas:
Nivelación excelente
Propiedades mecánicas excelentes
Alta resistencia de alteración por los agentes atmosféricos
Buena resistencia de la mancha
◇Especificaciones:

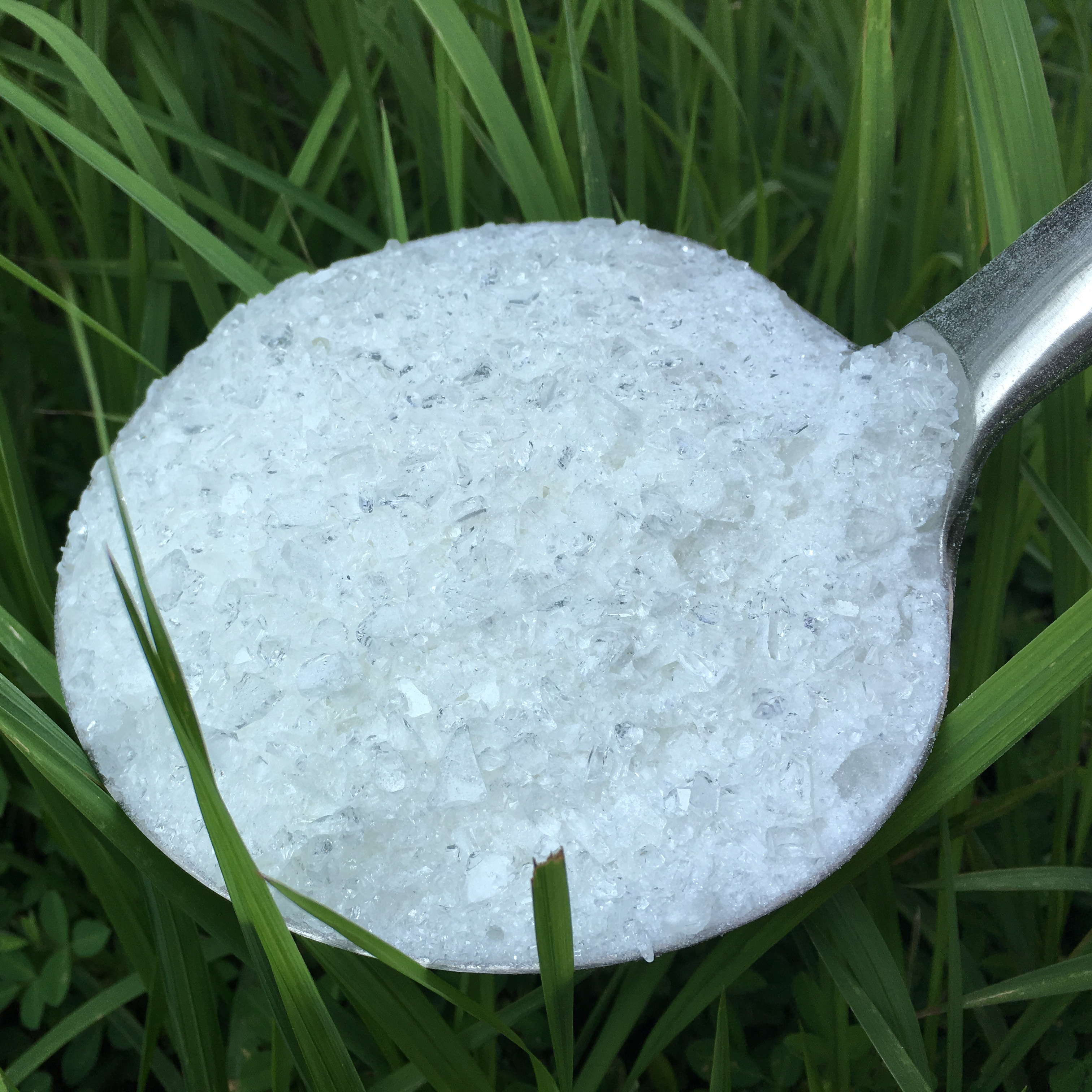

Escama transparente blanca o amarillo claro del aspecto
Color (50%DMF): máximo: 2
Valor del hidróxido (magnesio KOH/g): 27~33
Punto de reblandecimiento (℃): 105~115
Temporeros de cristal de la transición. (℃): ~62
Viscosidad de fusión (200℃, cono/placa, mPa·s): 10000±500
Reactividad en 180℃ (s, 16,7% B1530): 350±50
◇Recomiende la formulación:
| NH7805 | Endurecedor | Llenador y pigmento | Nivelación del agente | Benjuí |
| 523 | 130 | 334 | 10 | 3 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×20min
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 500~600
Flujo horizontal: (180℃), milímetro: 27~31
Lustre (60°): el ≥90%
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza ≥1H del lápiz
Impacto (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
