Resinas saturadas multiusos del poliéster termoendurecibles con la nivelación excelente

Resina NH8309 del poliéster con la nivelación excelente para la capa transparente del polvo

◇Usos:

NH8309 es una 93/7 resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC.

Ventajas de las capas del polvo

1. Salud y protección del medio ambiente

Se omiten toda clase de añadidos filmógenos, de la dispersión, de la adherencia de soldadura, de la nivelación, anticorrosión y antis dañinos químicos líquidos del moho añadieron para alcanzar funcionamiento de la capa.

2. Transporte y almacenamiento convenientes

Las capas ordinarias contienen el agua cerca de 20-50% o el solvente, mientras que las capas del polvo son totalmente sólidas sin el agua o el solvente, que son convenientes y seguros para el transporte. Además, las capas que contienen el agua o el solvente tienden a congelar cuando la temperatura del transporte y de almacenamiento es más baja de 0 ℃. Este problema no existe en capas del polvo.

3. No se requiere ningún preservativo

En la capa líquida tradicional, hay agua y la comida bacteriana, que es fácil ser contaminado por las bacterias. Por lo tanto, para prevenir el deterioro, los preservativos deben ser añadidos, mientras que las capas del polvo del látex no tienen ninguna contaminación bacteriana y no necesitan los preservativos

4. Olor de la pintura

Comparado con el residuo de capa tradicional general del olor, esta capa puede dispersarse rápidamente, que se puede decir para desaparecer inmediatamente.

◇Características básicas:

Alto grado de transparencia, disponible para la capa transparente de alto nivel del polvo

Nivelación y flujo extraordinarios

Lustre que sorprende (el ≥88%, 60°)

Buena resistencia de alteración por los agentes atmosféricos

◇Especificaciones:

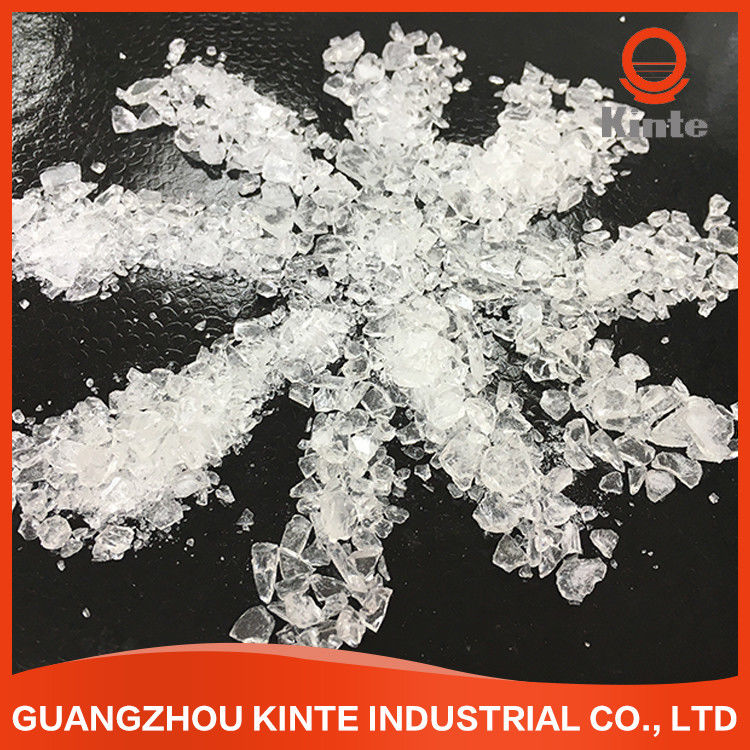

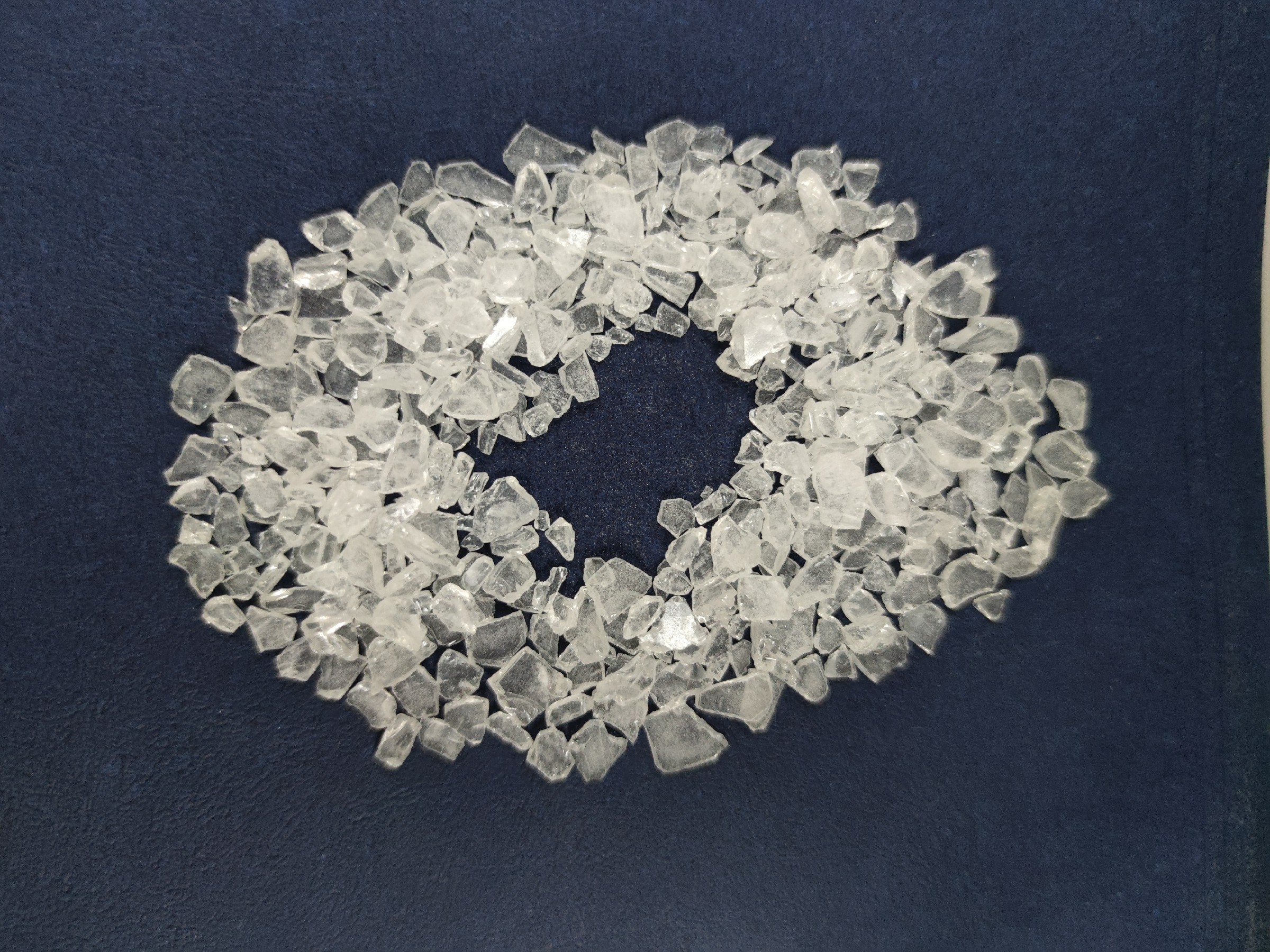

Escamas transparentes blancas o amarillo claro del aspecto

Color (50%DMF): máximo: 2

Número de ácido (mgKOH/g): 32~36

Punto de reblandecimiento (℃): 103~113

Temporeros de cristal de la transición. (℃): ~64

Viscosidad de fusión (200℃, cono/placa, mPa·s): 4000~6000

Reactividad en 180℃ (s, el 7% TGIC): 390~510

◇Recomiende la formulación: NH8309-TGIC

◇Condición de la protuberancia:

extrusor del Dos-tornillo

Zona I: 90~110℃ zona II: 110~120℃

Velocidad de la revolución: 500~1200rpm

Fineza del polvo: <100μm

◇Condición del uso:

Barnizado electrostático con: 40~70KV

Espesor del film: los 70~90μm

Degreased laminó 0.5m m de acero

◇Curado del requisito: 200℃×15min

◇Propiedades de la película:

Tiempo del gel (180℃, sec): 450~700

Flujo horizontal: (180℃), milímetro: 27~30

Lustre (60°): el ≥88%

Doblez (φ1mm): Paso

Pegamento (1m m, grado): 0

Dureza del lápiz: ≥1H

Impacto (los 50cm): paso

◇Empaquetado:

Bolsos del PE, N.W. 25KG±0.1KG/bolso

Observaciones:

Todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)

La consistencia y la estabilidad de productos se garantizan con la inspección rigurosa de la calidad.

Según estadísticas de industria, en 2014, la salida de la resina del poliéster de KINTE alineaba tercero en la industria nacional, sintiendo bien a una marca bien conocida y a un líder técnico en el campo de la resina del poliéster para las capas del polvo en China.
La cuota de mercado en provincia de Guangdong excede del 50%, y el volumen de ventas alinea los dos superiores en China, y se exporta a Asia sudoriental, el Medio Oriente, Rusia y otras regiones y países.
