| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach |
| Número de modelo: | HH2582 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | 50/50 curación híbrida | Uso: | capa de epoxy del polvo del poliéster |
|---|---|---|---|
| ventaja: | efecto metálico de enlace excelente | Propiedad: | Buen flujo, alto lustre, resistencia química excelente |
| Ratio: | 50/50 | Curado: | 180°C/15mins |
| Resaltar: | resina de epoxy multifuncional y resina del poliéster,resina de epoxy y resina 50/50 del poliéster,productos 50/50 de la resina del poliéster |
||
Resina de Epoxy&Polyester para enlazar la pintura metálica del polvo
◇Usos:
HH2582 es una resina carboxila del poliéster diseñada para que las capas híbridas de 50/50 polvo sean curadas en 180℃.
Ventajas de las capas del polvo
1. Salud y protección del medio ambiente
2. Transporte y almacenamiento convenientes
3. No se requiere ningún preservativo
4. Ningún olor de la pintura
◇Características básicas:
Propiedades mecánicas excelentes
Funcionamiento químico excelente
Buena nivelación
Buena estabilidad del almacenamiento
◇Especificaciones:

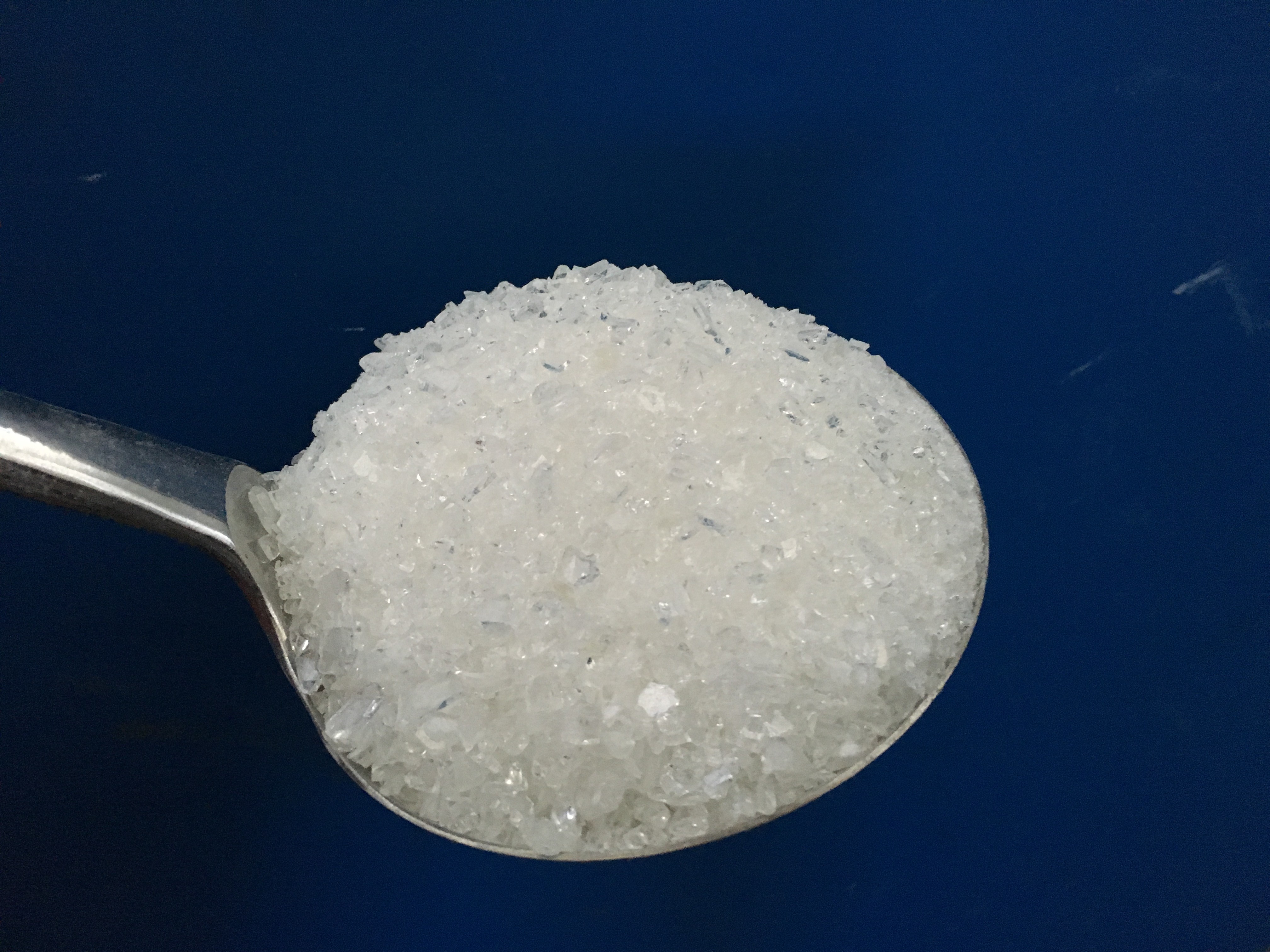

Escamas transparentes blancas o amarillas claras del aspecto
Color (50%DMF) máximo: 3
Número de ácido (mgKOH/g): 65~75
Punto de reblandecimiento (℃) 97~107
Temporeros de cristal de la transición. (℃) ~58
Viscosidad de fusión (200℃, cono/placa, mPa·s): 2700±500
Reactividad en 180℃ (s, epóxido del 50%): 170±25
◇Recomiende la formulación: HH-2582-E12
| HH-2582 | E12 | Llenador y pigmento | Nivelación del agente | Benjuí |
| 150 | 150 | 225 | 4 | 2 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×15min o 200℃×10min
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 200~300
Flujo horizontal: (180℃), milímetro: 25~28
Lustre (60°): el ≥90%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto (directo, reserva): paso 50kg·cm
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
