| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000,Reach,ROHS |
| Número de modelo: | NH3383 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de TGIC | Uso: | Maquinaria de construcción |
|---|---|---|---|
| Ventaja: | Curado rápido | Propiedad: | Propiedad mecánica excepcional, buena estabilidad de nivelación, química del resitance, el anti-amar |
| Ratio: | 93/7 | Curado de la condición: | 180°C/12mins |
| Resaltar: | 12mins que cura la resina del poliéster de TGIC,Resina estable del poliéster de TGIC,12mins que cura la resina del poliéster del epóxido |
||
Resina estable de curado rápida del poliéster Anti-que amarillea NH3383 para la capa del polvo
◇Usos:
NH3383 es una resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC. Con la modificación de la resina del poliéster, la resistencia térmica y la resistencia a las inclemencias del tiempo de la capa del polvo se mejoran grandemente. Al mismo tiempo, la dirección sintética de la resina del poliéster se amplía y se ensancha el campo del uso.
◇Características básicas:
Velocidad de curado rápida
Fineleveling
Propiedades mecánicas excepcionales
Resitance y el anti-amarillear químicos excelentes
Buena estabilidad del almacenamiento
◇Especificaciones:

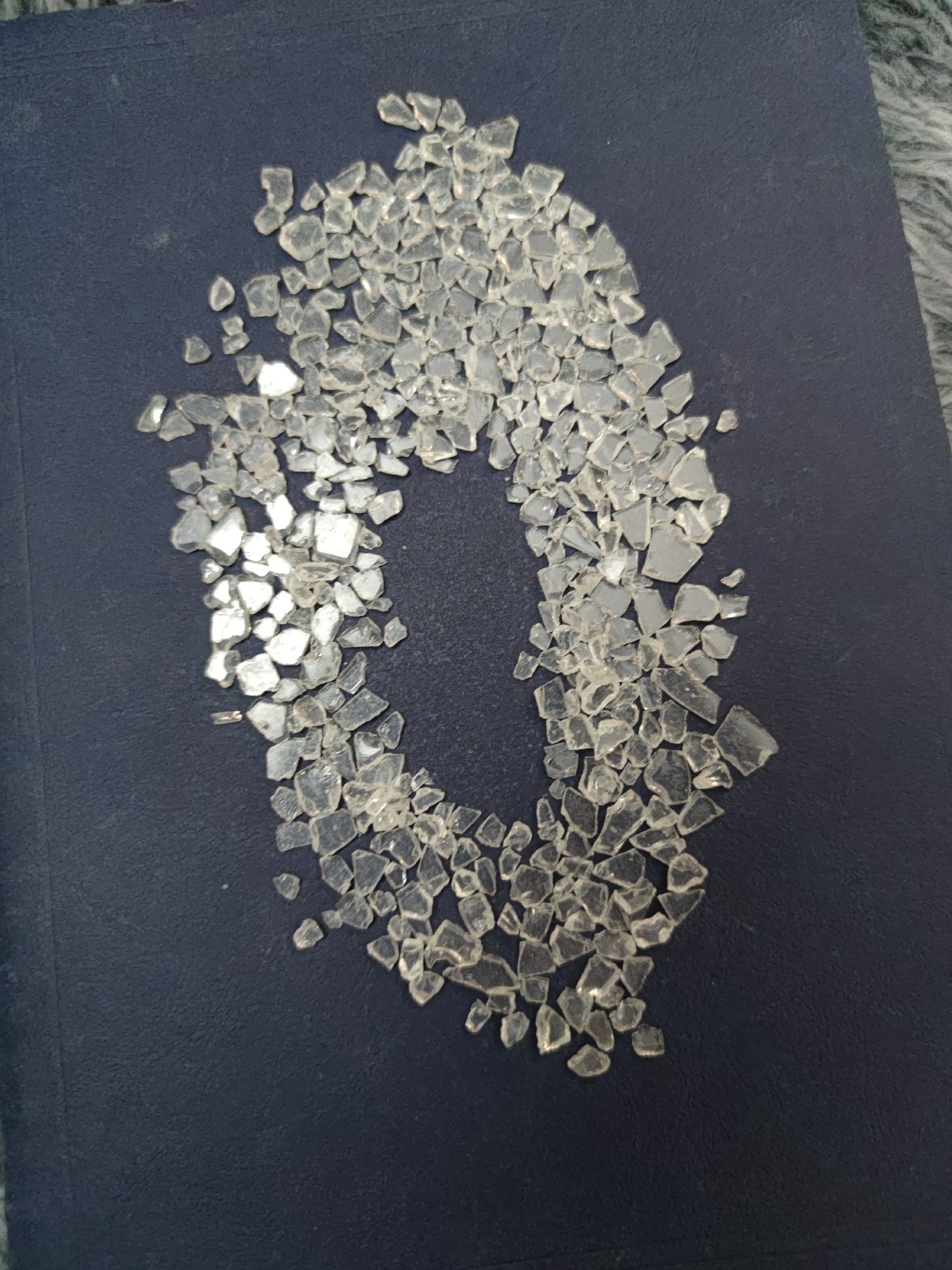

Aspecto: escamas transparentes blancas o amarillas claras
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 30~35
Punto de reblandecimiento (℃) 103~113
Temporeros de cristal de la transición. (℃) ~67
Viscosidad de fusión (200℃, cono/placa, mPa·s): 5000±1500
Reactividad en 180℃ (s, el 7% TGIC) 130±30
◇Recomiende la formulación: NH3383-TGIC
| NH3383 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×12min
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 130~230
Flujo horizontal (180℃, milímetro): 22~25
Lustre (60°): el ≥85%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
