| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6583 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | Pulverice la capa de Casa-dispositivo y de perfil de aluminio |
|---|---|---|---|
| Ventaja: | Agujerito libre en películas gruesas | Tarifa: | 95/5 |
| Condición de curado: | 180°C/10min | Propiedad: | Propiedad mecánica maravillosa, anti-amarilleando, resistiendo a estabilidad de la resistencia y del |
| Resaltar: | ISO14000 pulverizan la resina de epoxy del poliéster,el 95:5 pulveriza la resina de epoxy del poliéster,resistencia térmica de la resina del poliéster del 95:5 |
||
Resina libre NH6583 del poliéster del agujerito para el Casa-dispositivo y la capa de aluminio del polvo del perfil
◇Usos:
NH-6583 es una resina carboxila saturada del poliéster diseñada para que la capa del polvo de Primid XL 552 del 95:5 sea curada en 180℃. Puede ser utilizado para producir diversas capas del polvo de casa-dispositivo y de perfil de aluminio. La capa es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◇Características básicas:
Nivelación excelente
Adherencia fantástica cuando está aplicado a la cadena de producción del barnizado electrostático
Propiedades mecánicas excepcionales
El buen anti-amarillear
Agujerito libre en películas gruesas
Buena resistencia de alteración por los agentes atmosféricos
◇Especificaciones:

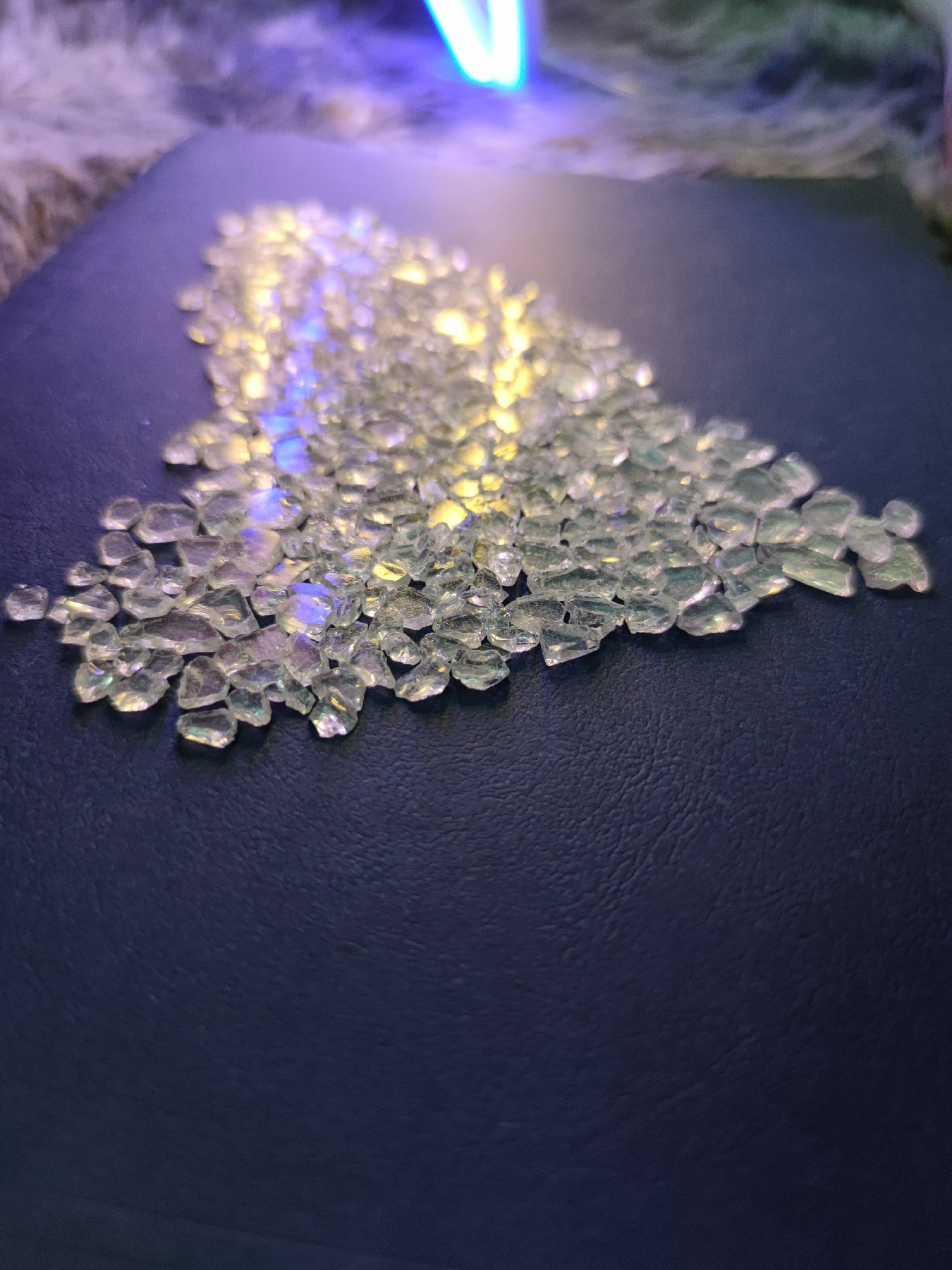

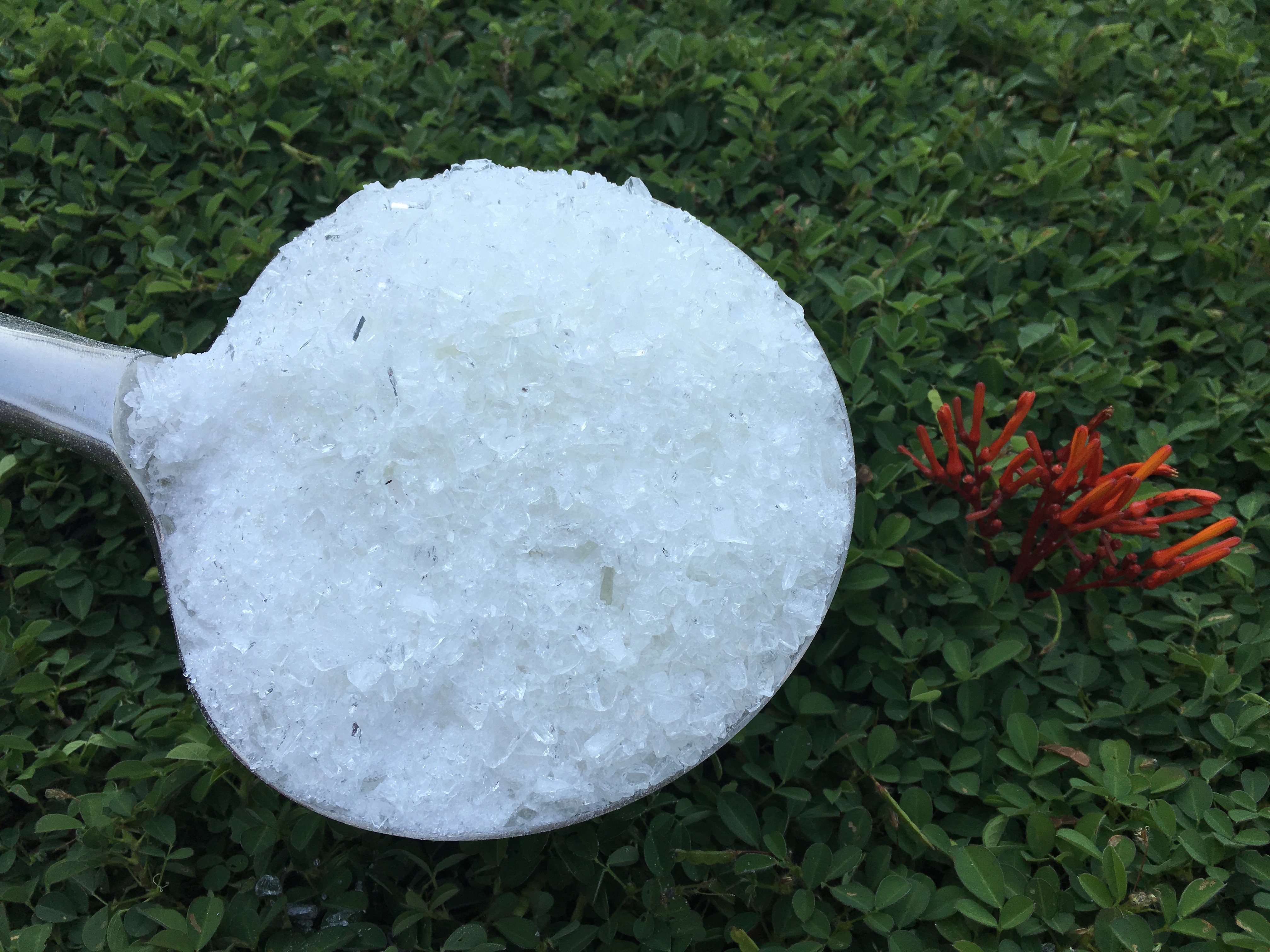

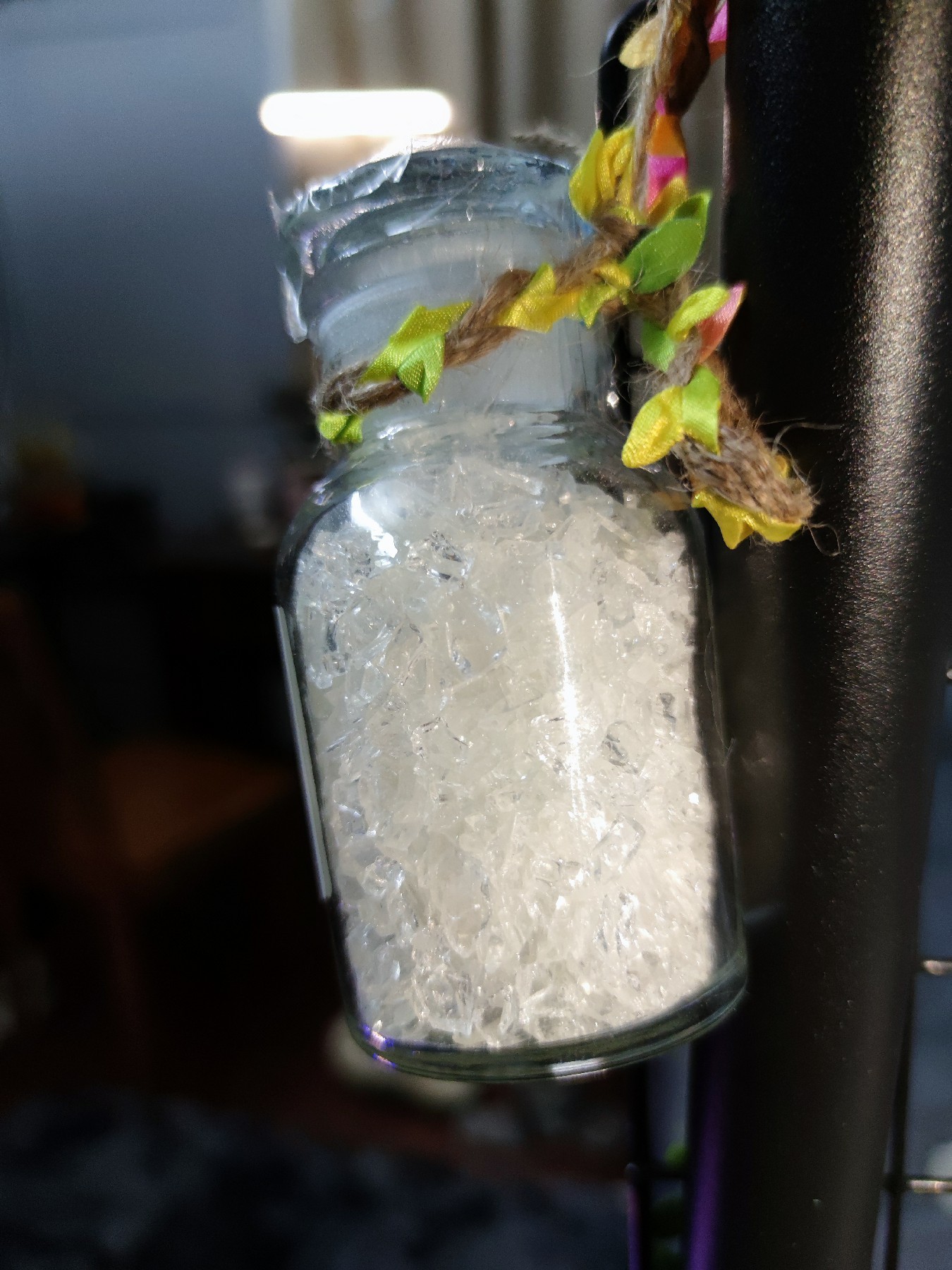

Aspecto: escamas transparentes blancas o amarillas claras
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 29~35
Punto de reblandecimiento (℃) 96~106
Temporeros de cristal de la transición. (℃) ~56
Viscosidad de fusión (200℃, cono/placa, mPa·s): 3000±500
Reactividad en 180℃ (s, el 5% XL552): 245±45
◇Recomiende la formulación: NH-6583/HAA
| NH-6583 | XL-552 | Llenador | Agente del flujo | Benjuí | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ Zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×10min.
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 160~300
Flujo horizontal: (180℃), milímetro: 25~29
Lustre (60°): el ≥88%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado: Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster se podrían modificar para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
