| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH8303 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | La capa del polvo requirió la hornada da alta temperatura |
|---|---|---|---|
| Ventaja: | Resistencia que cuece da alta temperatura excelente | Propiedad: | Estabilidad excelente de la resistencia química y del almacenamiento |
| Ratio: | 93/7 | Curado de la condición: | 200°C/10mins |
| Resaltar: | Resinas de capa del alto polvo de la termoestabilidad,Pulverice las resinas de capa 93/7,93/7 resistencia química de la resina del poliéster |
||
Alta resina del poliéster de la termoestabilidad NH-8303 con temperatura de cocción en 300°C
◇Usos:
NH8303 es una resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC, con alta termoestabilidad,
especialmente conveniente para las capas resistentes das alta temperatura del polvo. La capa es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◇Características básicas:
Buenas propiedades mecánicas
Estabilidad excelente del almacenamiento
Resistencia que cuece da alta temperatura excelente
◇Especificaciones:

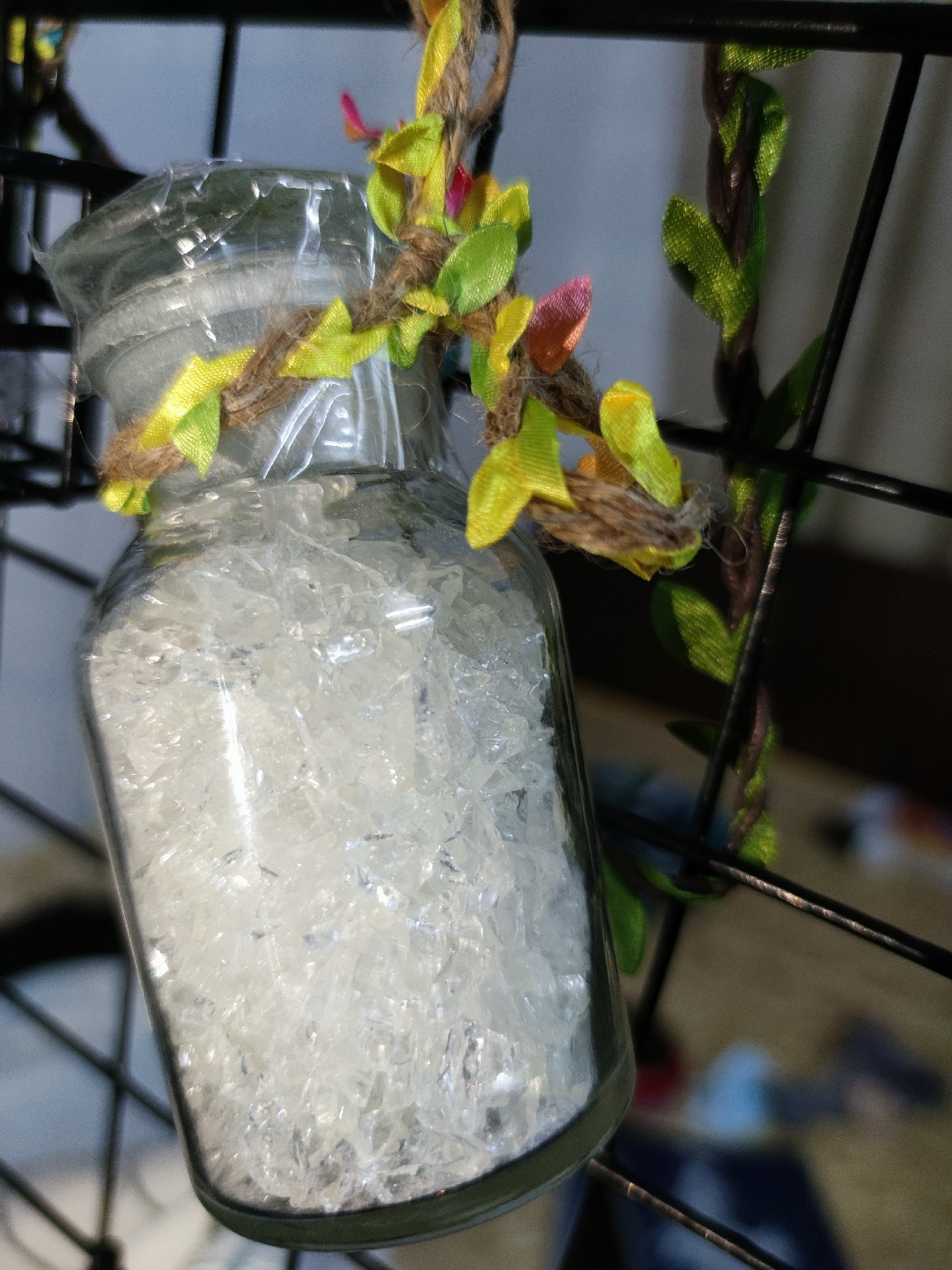

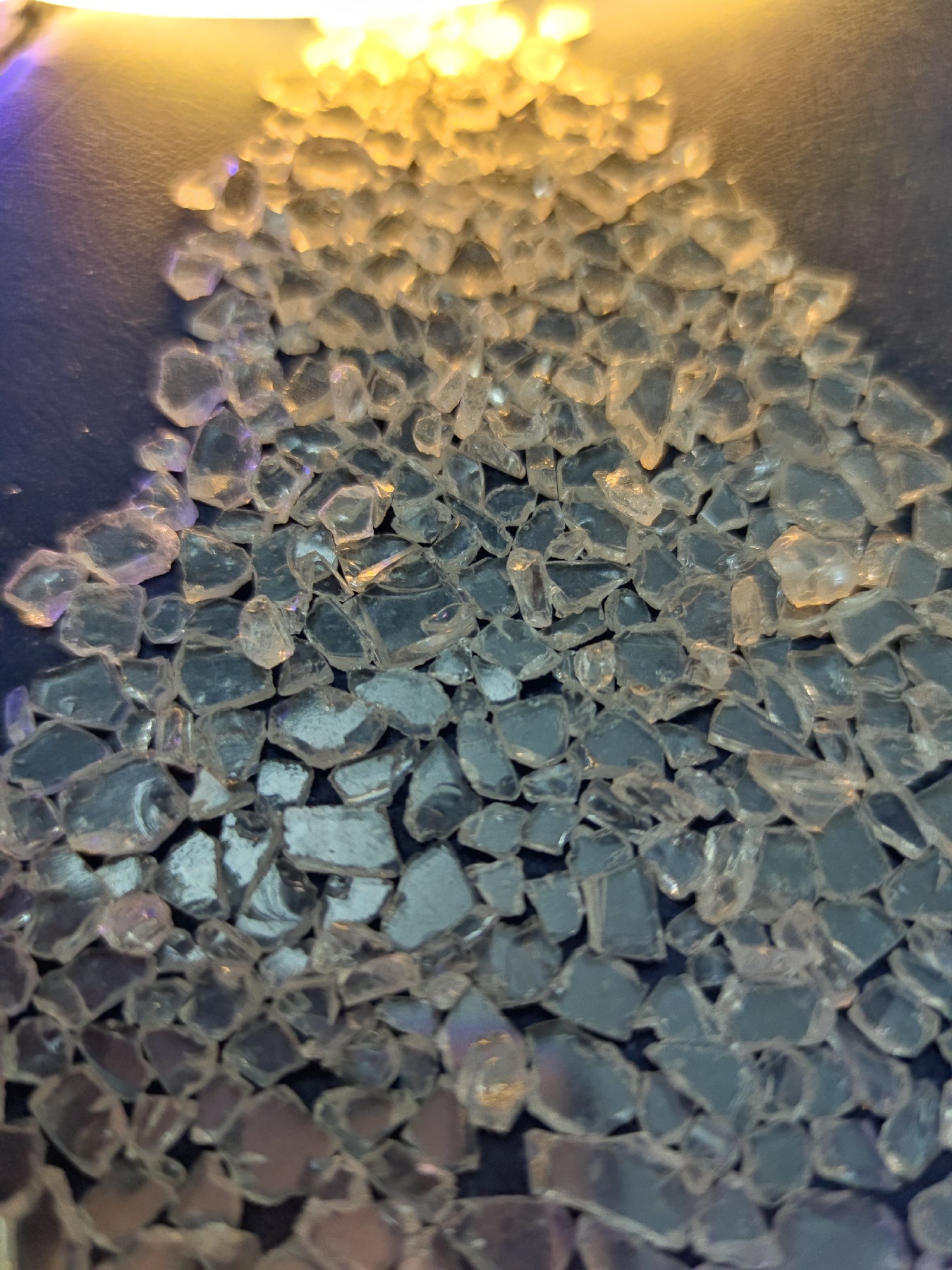

Aspecto: escama transparente blanca o amarillo claro
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 29~35
Punto de reblandecimiento (℃): 110~120
Temporeros de cristal de la transición. (℃): ≥70
Viscosidad de fusión (200℃, cono/placa, mPa·s): 17000±2000
Reactividad en 180℃ (s, el 7% TGIC): 60-120
◇Recomiende la formulación:
| NH8303 | TGIC | Llenador y pigmento | Nivelación del agente | Benzion | 701 |
| 200 | 15 | 140 | 2,4 | 1,2 | 1,2 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ Zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film: los 70~90μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×10-15min
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 70~150
Flujo horizontal: (180℃), milímetro: 19~23
Lustre (60°): el ≥88%
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza ≥1H del lápiz
Impacto (directo, reserva): Paso 50kg·cm
Resistencia térmica:
270℃ 2hr: lustre del mantenimiento: el ≥85%
300℃ 0.5hr: lustre del mantenimiento: el ≥85%
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Aseguramos la consistencia y la estabilidad de productos con la inspección estricta de la calidad.
El servicio es la vida de una empresa, y la calidad es la fundación de una empresa.
