| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6353 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | Pulverice la capa con la condición baja de la curación |
|---|---|---|---|
| Ventaja: | Temperatura de curado baja, buen flujo | Propiedad: | Propiedad mecánica excelente, resistiendo a resistencia |
| Tarifa: | 93/7 | Condición de curado: | 150°C/15mins |
| Resaltar: | 150 grados pulverizan las resinas de capa del poliéster,HAA pulverizan las resinas de capa del poliéster,El poliéster de HAA basó la resina |
||
Resina respetuosa del medio ambiente y ahorro de energía NH6353 del poliéster de HAA
◇Usos:
NH-6353 es una resina carboxila saturada del poliéster para sistema de capa del polvo del poliéster/de Primid.
◇Características básicas:
Curado de la baja temperatura
Buenas propiedades mecánicas
Buena resistencia de alteración por los agentes atmosféricos
Ningunas sustancias dañinas al ambiente añadieron en el proceso de producción
el 100% respetuoso del medio ambiente
◇Especificaciones:

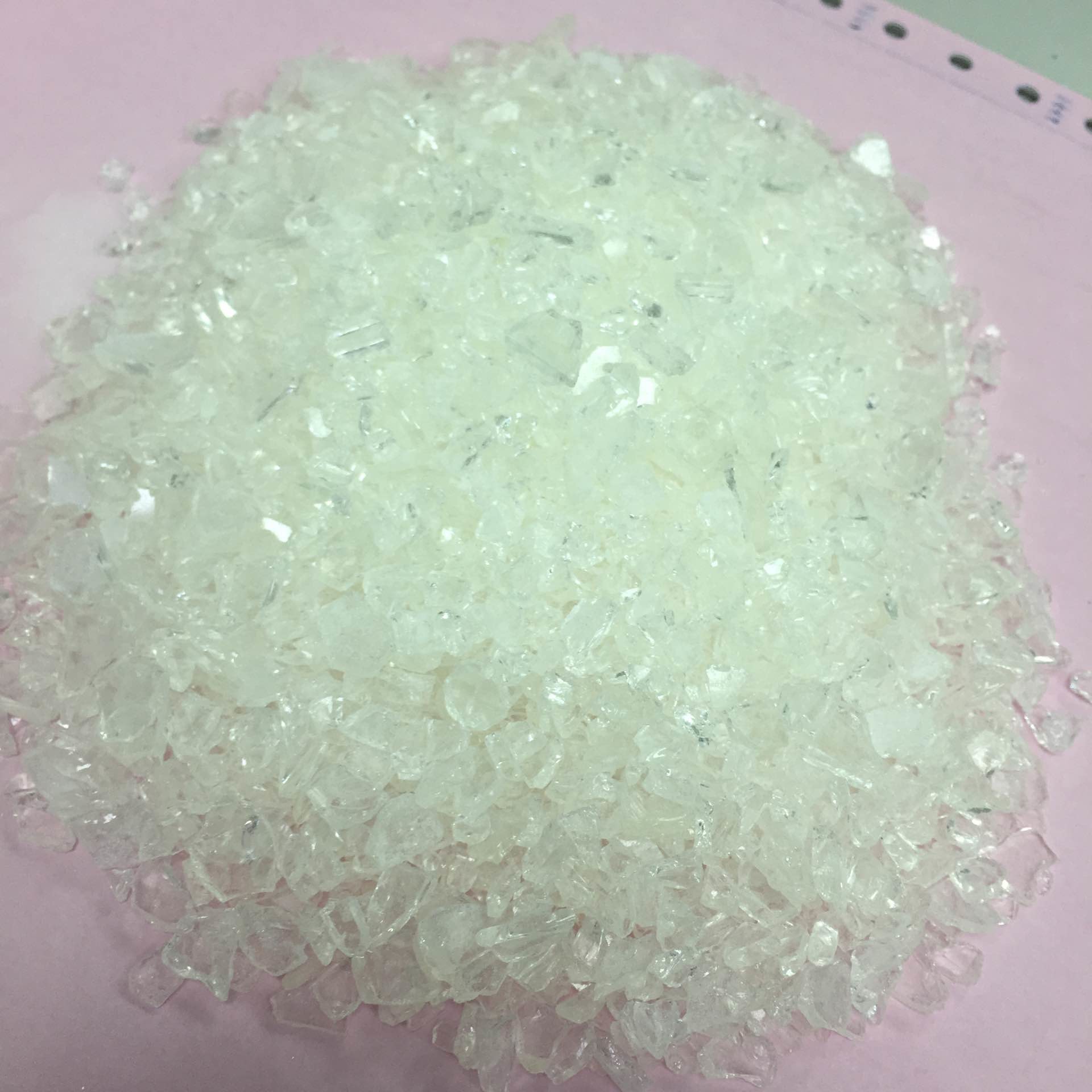

Gránulo transparente blanco o amarillo claro del aspecto
Color (50%DMF): máximo: 3
Número de ácido (mgKOH/g): 49~55
Punto de reblandecimiento (℃): 101~111
Temporeros de cristal de la transición. (℃): ~55
Viscosidad de fusión (200℃, cono/placa, mPa·s): 4500±1000
Reactividad en 180℃ (s, el 7% T-105): 130±30
◇Recomiende la formulación:
| NH-6353 | T-105 | Llenador y pigmento | Nivelación del agente | Benzion | 701 | 703 |
| 558 | 42 | 380 | 8 | 4 | 4 | 4 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Disponible para el barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 150℃×15min.
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 90~150
Flujo horizontal (180℃, milímetro): 22~25
Lustre (60°): el ≥85%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado: Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Según estadísticas de industria, en 2014, la salida de la resina del poliéster de KINTE alineaba tercero en la industria nacional, sintiendo bien a una marca bien conocida y a un líder técnico en el campo de la resina del poliéster para las capas del polvo en China.
La cuota de mercado en provincia de Guangdong excede del 50%, y el volumen de ventas alinea los dos superiores en China, y se exporta a Asia sudoriental, el Medio Oriente, Rusia y otras regiones y países.
