| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | HH2586 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | curación híbrida del poliéster de epoxy | Grado de acidez (mgKOH/g): | 68-80 |
|---|---|---|---|
| Viscosidad (mPa.s/200°c): | 5000-8500 | Ratio: | 50/50 |
| Condición de curado: | 180°C/15mins | Reactividad (s/180°c): | 120-200 |
| Tg (°c): | ~60 | Propiedades: | Curación rápida, flexibilidad excelente y resistencia de impacto |
| Resaltar: | 180C pulverizan las resinas de capa del poliéster,El 50:50 pulveriza las resinas de capa del poliéster,El 50:50 pega el híbrido del poliéster con epóxido |
||
Resistencia excelente híbrida de la flexibilidad HH2586 y de impacto del poliéster de epoxy rápido de la curación
◇Usos:
HH2686 es una resina carboxila del poliéster diseñada para las capas híbridas de 60/40 polvo.
◇Características básicas:
Nivelación excelente
Propiedades mecánicas excepcionales
Buena resistencia química
Buena estabilidad del almacenamiento
◎Especificaciones:

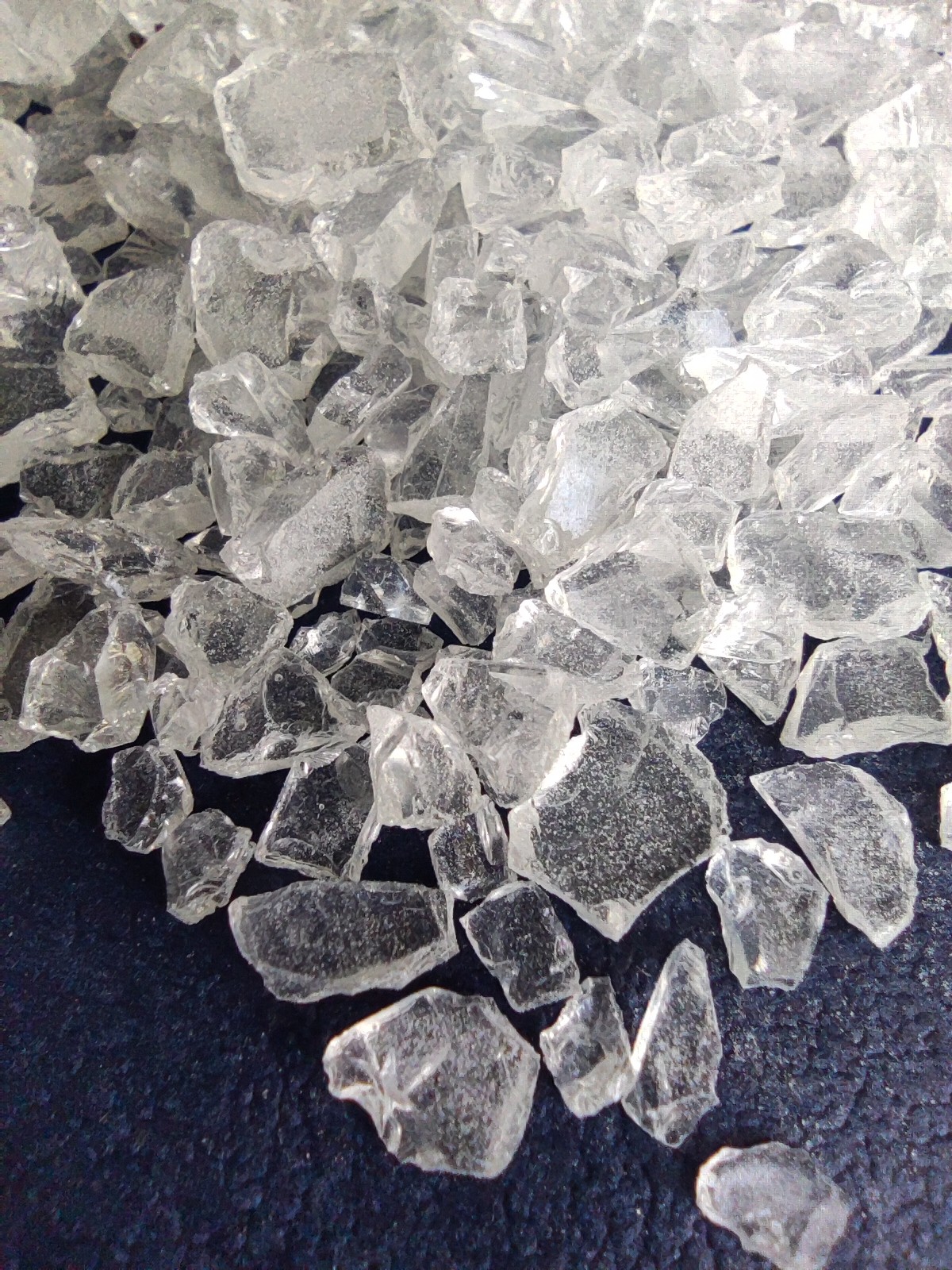

| Aspecto | Escamas transparentes blancas o amarillo claro |
|
Color (50%DMF) |
máximo: 3 |
| Grado de acidez (mgKOH/g) | 52.5~57 |
| Punto de reblandecimiento (℃) | 90~103 |
| Temporeros de cristal de la transición. (℃) | ~55 |
| Viscosidad de fusión (200℃, ICI, mPa·s) | 3000~4500 |
| Reactividad en 180℃ (s, los 40% de epoxy) | 170~300 |
| Curado del requisito | 180℃×15min o 200℃×10min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×15min o 200℃×10min
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 220~320
Flujo horizontal: (180℃), milímetro: 28~30
Lustre (60°): el ≥90%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto (50kg·cm): paso
| Código | Ratio | Ciclo de la curación |
Grado de acidez (mgKOH/g) |
Viscosidad (mPa.s/200°c) |
Tg (°c) |
Reactividad (s/180°c) |
Propiedades |
| HH2586 | 50:50 | 180°C/15mins | 68-80 | 5000-8500 | ~60 | 120-200 |
Curación rápida, flexibilidad excelente y resistencia de impacto |
◇Empaquetado: Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
