| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número de modelo: | HH2782G |
| Cantidad de orden mínima: | 500kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del tipo: | Híbrido 70/30 que cura | Curado de la condición: | 180°C/15mins |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 29~35 | Viscosidad (mPa.s/200°C): | 5800~7000 |
| Ventaja: | TMA libre | Propiedades: | Buena estabilidad del almacenamiento, buen equilibrio de propiedades |
| Aspecto: | Escamas transparentes blancas o amarillas claras | Uso: | Utilizado con B68 para el lustre bajo |
| Resaltar: | Resinas de curado híbridas termoendurecibles libres de TMA,Resinas de curado híbridas del poliéster de epoxy,Resinas de capa del polvo bajo del lustre |
||
TMA liberan 70/30 de las resinas de curado híbridas termoendurecibles para las capas de epoxy del polvo del poliéster
Resina híbrida TMA HH2782G libre del poliéster con buenos estabilidad del almacenamiento y equilibrio de las propiedades para el uso interior
HH2782G es una resina carboxila del poliéster diseñada para las capas híbridas de 70/30 polvo con estabilidad excelente del horno de gas. Puede ser utilizado con B68 para el lustre bajo con buen funcionamiento. También, es totalmente una resina híbrida libre del poliéster de TMA.
TMA (anhídrido Trimellitic) es sensibilización respiratoria y puede causar daño severo y permanente a la función pulmonar si está expuesto por periodos de tiempo prolongados y sin la intervención. Por lo tanto, usando las capas del polvo hechas de la resina libre del poliéster de TMA como la materia prima es más seguro en uso interior.
◇Características básicas:
Propiedades mecánicas excepcionales
Buena nivelación
Buena estabilidad del almacenamiento
Buena resistencia química
TMA libre
◇Especificaciones:
| Aspecto | Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 2 |
| Número de ácido (mgKOH/g) | 29~34 |
| Punto de reblandecimiento (℃) | 100~110 |
| Temporeros de cristal de la transición. (℃) | ~60 |
| Viscosidad de fusión (ICI, mPa·s/200℃) | 5800~7000 |
| Reactividad en 180℃ (s, los 30% de epoxy) | 180~280 |
| Curado del requisito | 180℃×15min/200℃×10min |
| Paquete | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
◇Recomiende la formulación: HH2782G-014U
| HH-2782G | Resina de epoxy | TIO2 | BaSO4 | Nivelación del agente | Benjuí | 701 |
| 210 | 90 | 102 | 90 | 4 | 2 | 2,5 |
◇Más códigos:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| HH-2781 | 70/30 | 180℃*10min | 30~36 | 4500~6500 | ~56 | 120-240 | Resina económica. Curación rápida, buen flujo y resistencia de impacto. TMA libre. |
| HH-2781T | 70/30 | 180℃*10min | 30~36 | 4000~5500 | ~55 | 100-200 | HH2781T es tribo chargerable de HH2781. |
| HH-2782 | 70/30 | 180℃×10~20min | 29~34 | 5000~7000 | ~60 | 160-240 | Propiedades mecánicas excepcionales, buena nivelación, buena estabilidad del almacenamiento, buena resistencia química. TMA libre |
| HH-2782G | 70/30 | 180℃*15min | 29~35 | 5800~7000 | ~60 | 180-280 | Buena estabilidad del almacenamiento, buen equilibrio de propiedades. TMA libre. |
| HH-2783 | 70/30 | 180℃*15min | 29~35 | 4500~6500 | ~57 | 180-300 | Resina de fines generales. Propiedades mecánicas excelentes, buen flujo, buen equilibrio de propiedades. |
◇Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

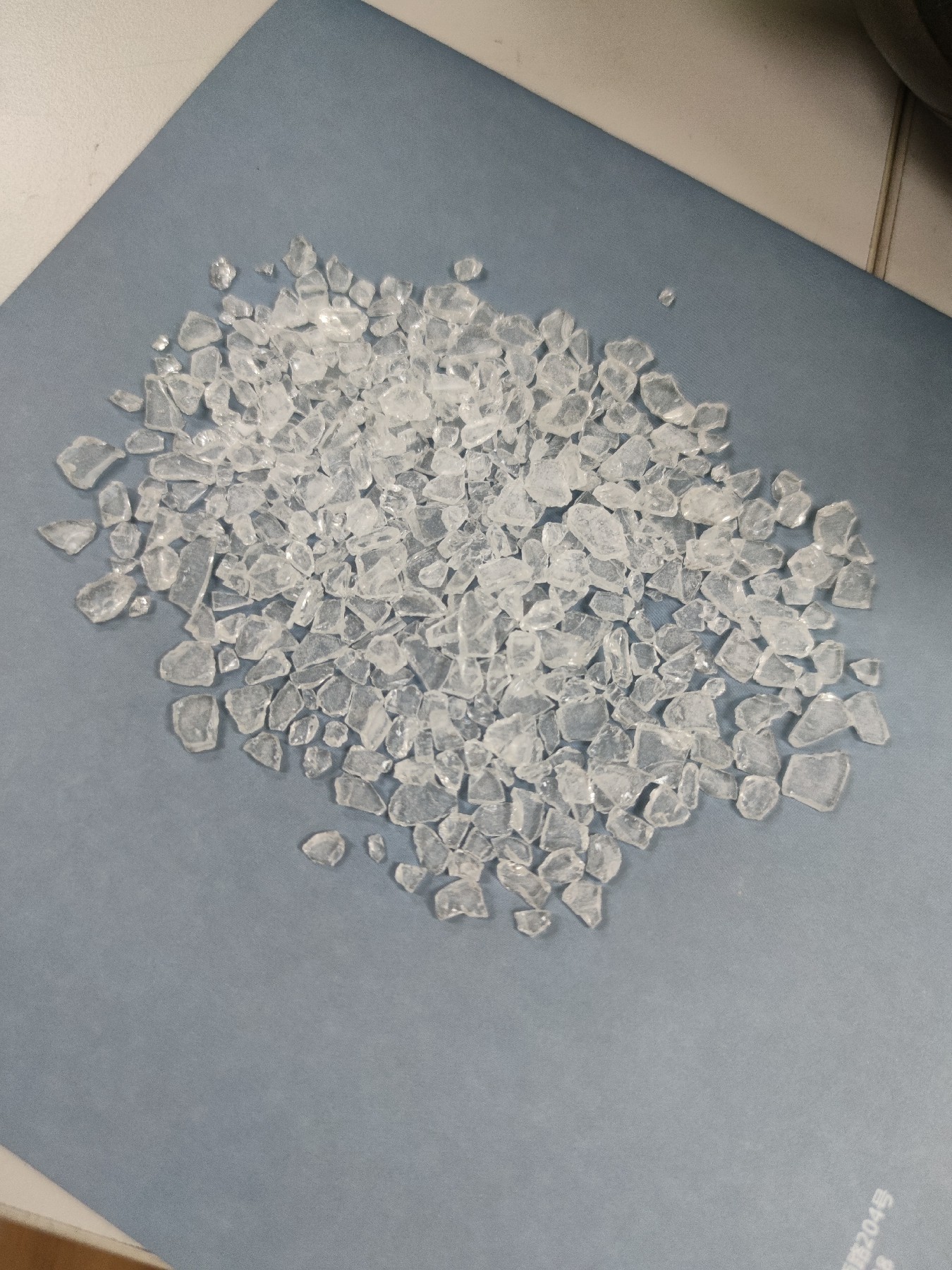

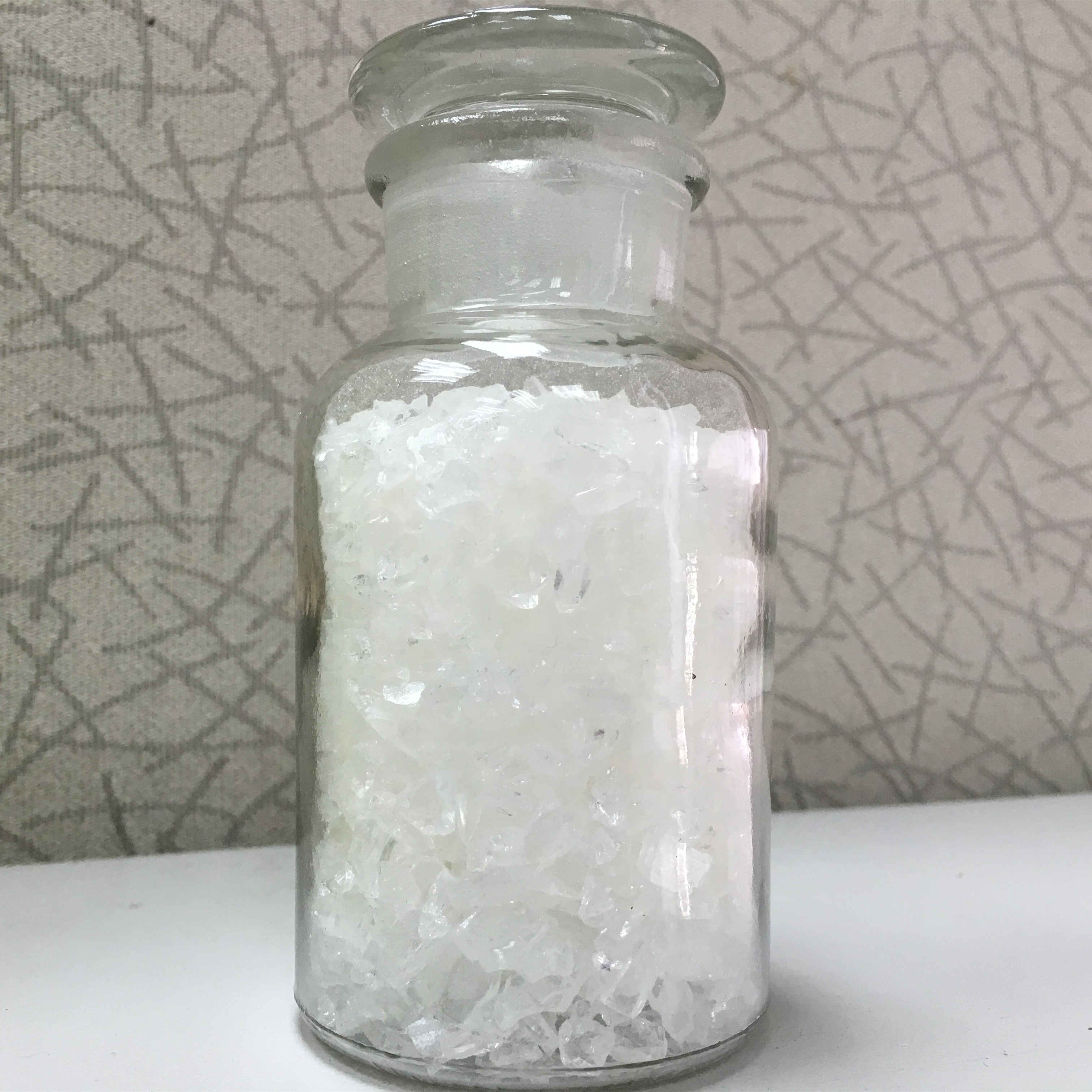

◇Demostración del producto:
