| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat, ISO90001, ISO14000, Reach |
| Número de modelo: | NH3363 |
| Cantidad de orden mínima: | 500kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del tipo: | 93/7 curado de TGIC | Curado de la condición: | 160°C/10mins |
|---|---|---|---|
| Número de ácido (mgKOH/g): | 31~36 | Viscosidad (mPa·s/200℃): | 3700~5300 |
| Ventaja: | Curado a baja temperatura | Propiedades: | Buen flujo, buena durabilidad al aire libre y propiedades mecánicas |
| Uso: | Resina de fines generales | Uso: | Conveniente para la maquinaria de construcción |
| Resaltar: | 160°C/10 resina del poliéster de los minutos TGIC,Baja temperatura que cura la resina del poliéster de TGIC |
||
Resinas de 93/7 poliéster de TGIC en el curado a baja temperatura para las capas del polvo
Resina de fines generales HH363 en el curado a baja temperatura para las capas del polvo de TGIC
NH3363 es una resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC, se diseña para la baja temperatura que cura capas del polvo, que es coste-effecive y bien-realizado.
Usando TGIC que cura el sistema, tiene resistencia térmica excelente, resistencia a las inclemencias del tiempo, resistencia de la luz, resistencia a la corrosión, resistencia química y propiedades mecánicas, y se utiliza sobre todo al aire libre, por ejemplo la maquinaria de construcción, los camiones pesados, los envases y la otra maquinaria pesada.
formulación del ☉Recommend:
| NH3363 | TGIC | Llenador y pigmento | Agente del flujo | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
características ☉Basic:
Temperatura de curado baja
Nivelación excelente
Buenas propiedades mecánicas
Buena resistencia de alteración por los agentes atmosféricos
☉Specifications I:
| Aspecto | Pale Yellow Transparent Flakes |
| Color (el 50% DMF) | máximo: 1 |
| Número de ácido (mgKOH/g) | 31~36 |
| Punto de reblandecimiento (℃) | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~60 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 3700~5300 |
| Reactividad en 180℃ (s, el 7% TGIC) | 120~180 |
| Curado del requisito | 160℃×10~15min |
| Empaquetado | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
☉Specifications II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 120~180 |
| Flujo horizontal (180℃, milímetros) | 22~24 | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso 50kg·cm | |
códigos del ☉More:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH-3362 | 93/7 | 160℃*15min | 31~36 | 3700~5300 | ~62 | 40-100 | Para bajo cueza las capas del polvo con resistencia floreciente excelente y la durabilidad al aire libre, convenientes para dirigir la maquinaria. |
| NH-3363 | 93/7 | 160℃*10min | 31~36 | 3700~5300 | ~60 | 40-100 | Resina de fines generales que se curará en 160℃. Buen flujo, buena durabilidad al aire libre y propiedades mecánicas. |
| NH-3365 | 93/7 | 160℃*15minn | 31~36 | 4500~6500 | ~63 | 80-180 | Resina de fines generales que se curará en 160℃. Flujo muy bueno, durabilidad al aire libre excelente y propiedades mecánicas. |
| NH-3366 | 93/7 | 160℃*15min | 31~36 | 4500~6500 | ~62 | 80-180 | Para bajo cueza las capas del polvo con resistencia floreciente excelente y la durabilidad al aire libre, convenientes para dirigir la maquinaria. |
☉Remarks: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

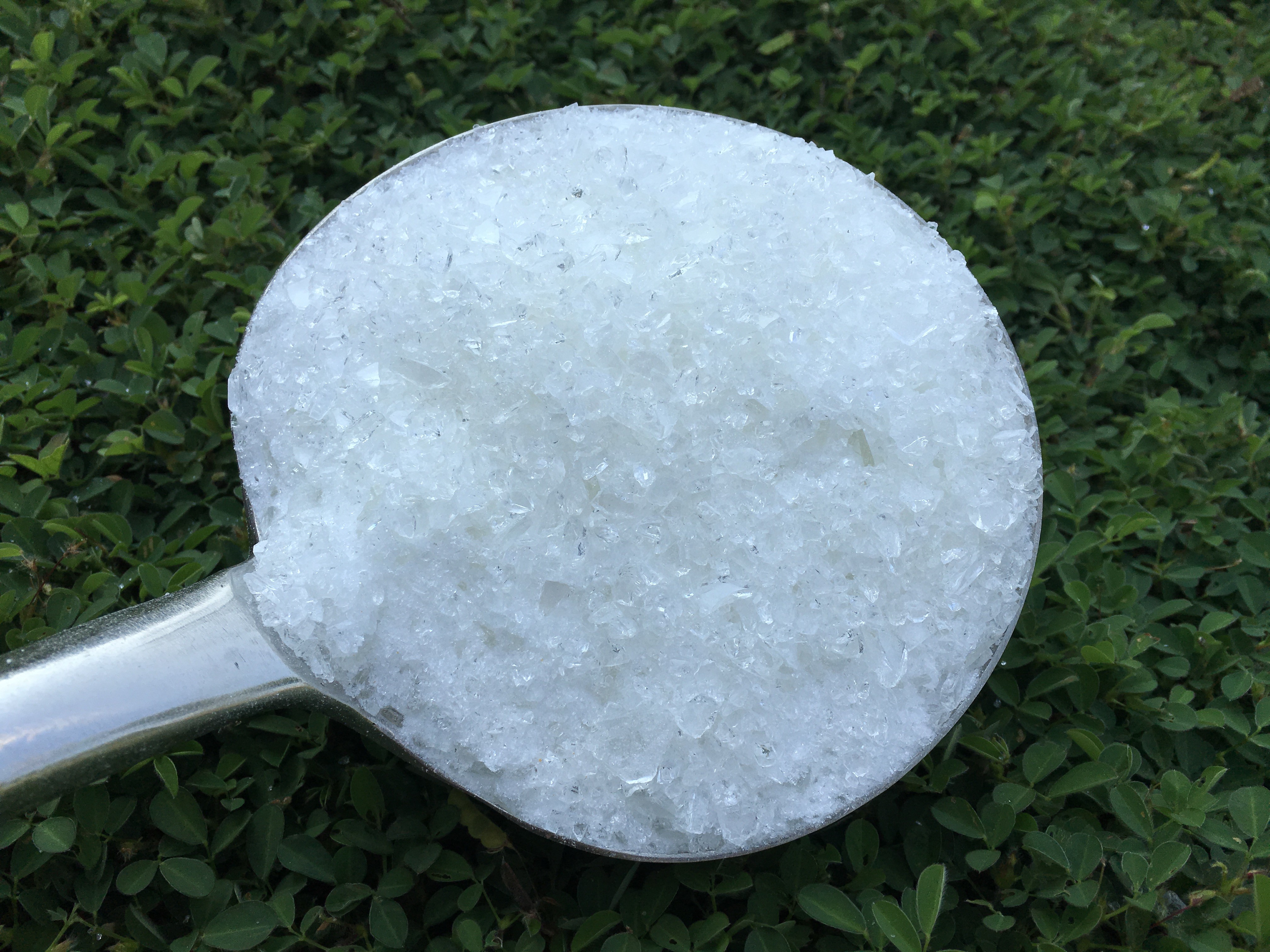

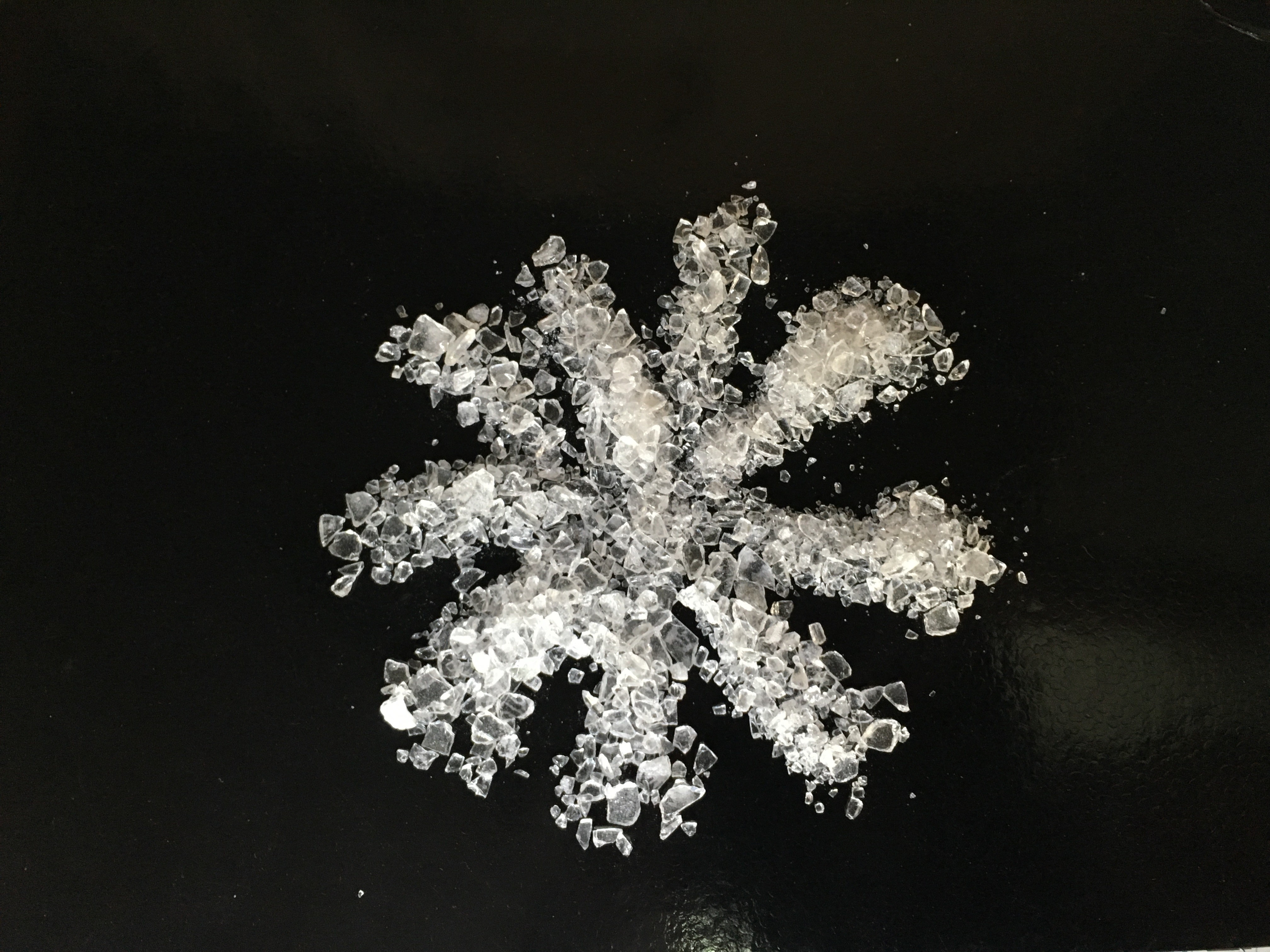

demostración del ☉Product:
