| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat, ISO90001, ISO14000, Reach |
| Número de modelo: | NH3306 |
| Cantidad de orden mínima: | 500kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del tipo: | TGIC que cura el sistema | Curado de la condición: | 200°C/10mins |
|---|---|---|---|
| Ratio: | 93/7 | Tg (°C): | ~69 |
| Ventaja: | Estabilidad excelente del almacenamiento | Propiedades: | Buenos resistencia térmica y Anti-amarillear |
| Uso: | Conveniente para la textura de la arena y arrugar para texturizar capas del polvo | Uso: | Uso al aire libre de la decoración |
| Resaltar: | Resina del poliéster de ISO14000 TGIC,Resina anti del poliéster de TGIC que amarillea |
||
93/7 resina NH3306 del poliéster de la curación de TGIC con buenos resistencia térmica y Anti-amarillear
Diversos tipos de resinas saturadas del poliéster con diversas propiedades se pueden sintetizar usando los diversos polyacids y polioles, que se utilizan principalmente en la fabricación de capas termoendurecibles del polvo.
NH3306 es resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC, con buena resistencia térmica y anti-amarillear, él es conveniente para los coationgs del polvo de la textura de la arena y de la textura de la arruga, que se podrían utilizar para la decoración al aire libre.
formulación del ☉Recommend: NH3306-TGIC
| NH3306 | TGIC | Llenador y pigmento | Nivelación del agente | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
características ☉Basic:
Buena nivelación
El anti-amarillear excelente
Estabilidad excelente del almacenamiento
Buena resistencia de alteración por los agentes atmosféricos
Conveniente para las capas del polvo con color profundo o brillante
☉Specifications I:
| Aspecto |

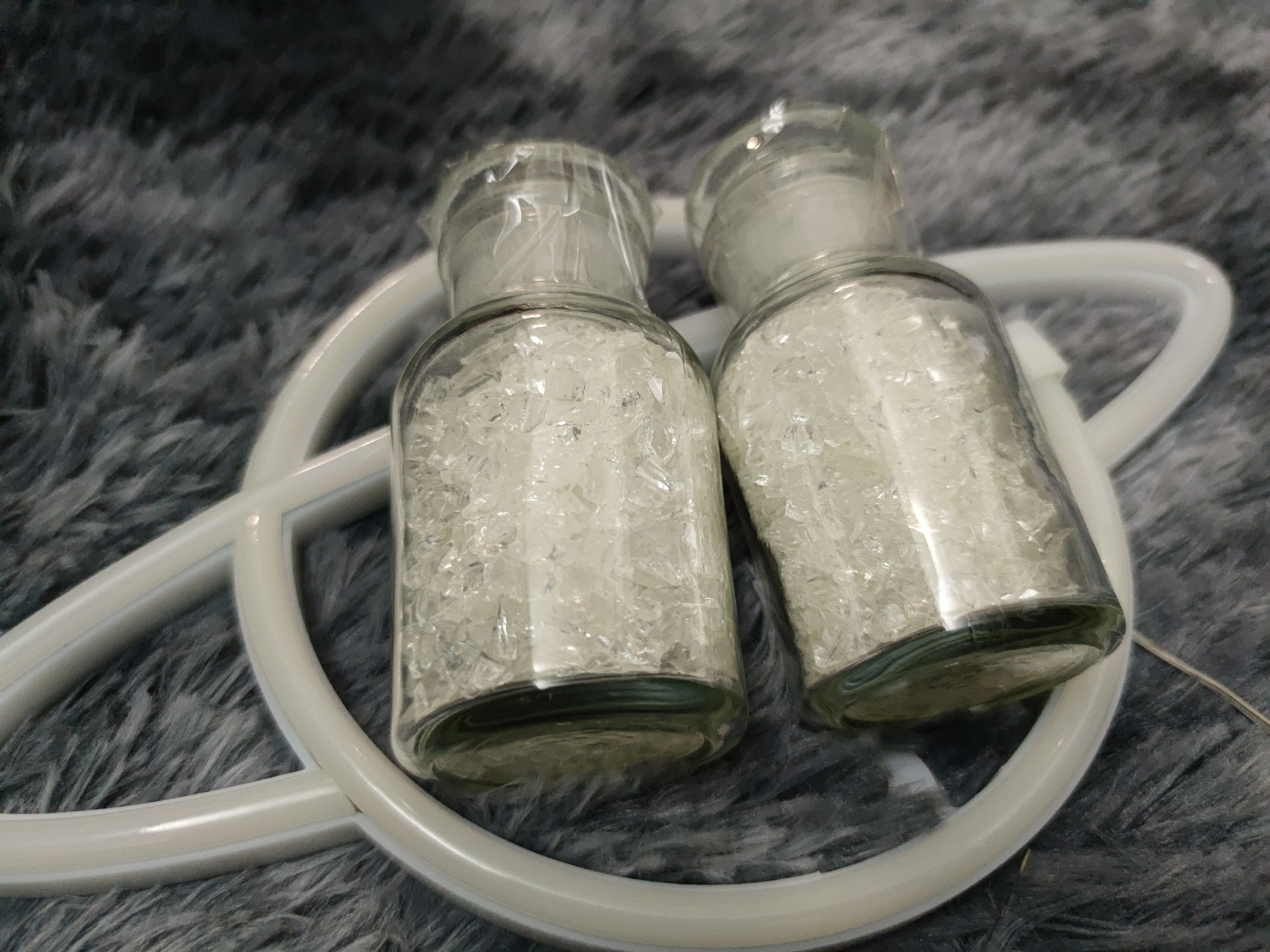

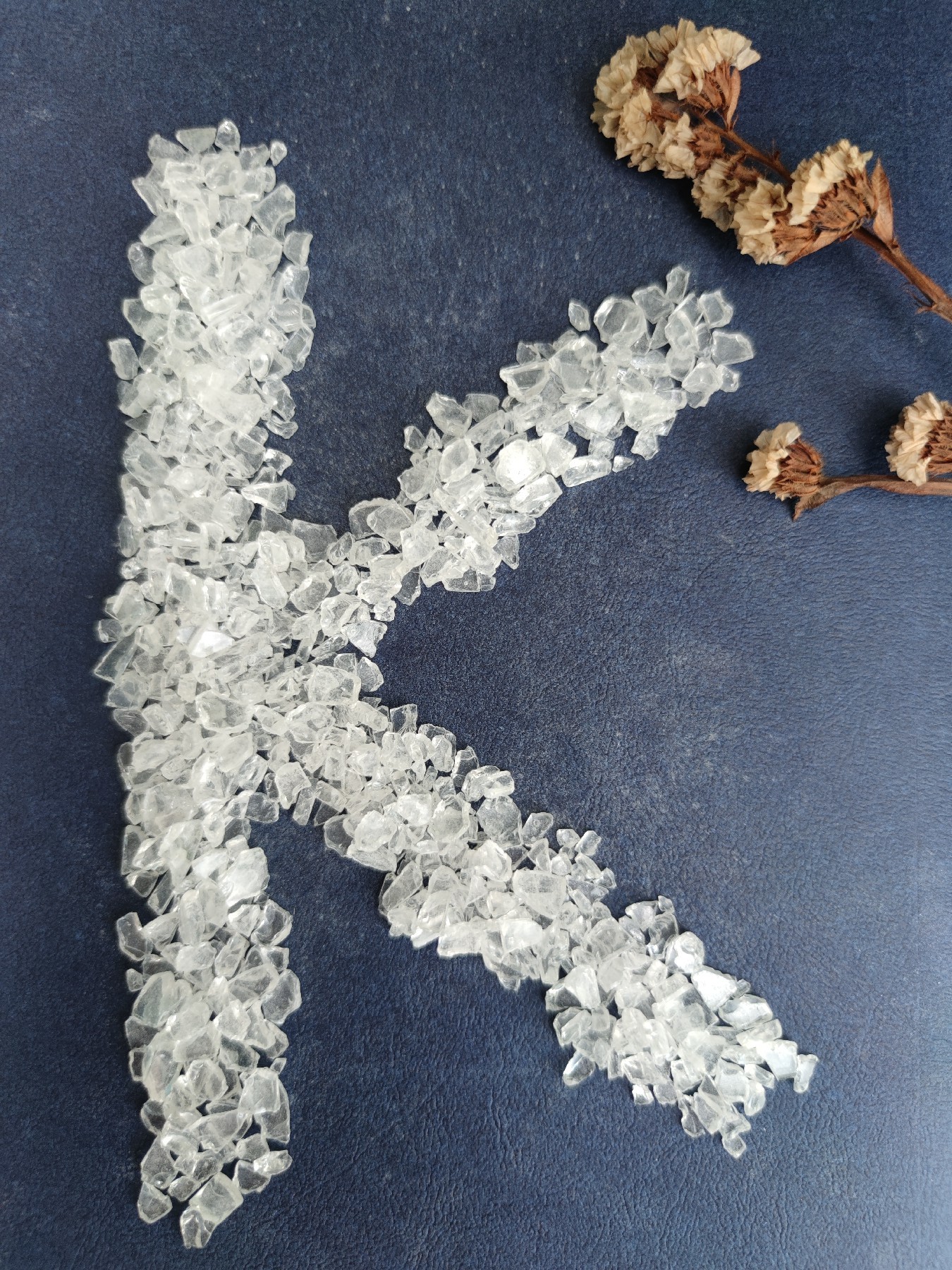

Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 2 |
| Número de ácido (mgKOH/g) | 31~36 |
| Punto de reblandecimiento (℃) | 104~114 |
| Temporeros de cristal de la transición. (℃) | ~69 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 8200~9800 |
| Reactividad en 180℃ (s, el 7% TGIC) | 140~200 |
| Curado del requisito | 200℃×10min |
| Empaquetado | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
☉Specifications II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Desengrasado laminó el acero | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 200~300 |
| Flujo horizontal (180℃, milímetros) | 22~26 | |
| Lustre (60°) | el ≥85% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso 50kg·cm | |
códigos del ☉More:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH-3305 | 93/7 | 200℃*10min | 31~35 | 4600~6200 | ~65 | 160-280 | Resina de fines generales. Rentable. |
| NH-3306 | 93/7 | 200℃*10min | 31~36 | 8200~9800 | ~69 | 140-200 | Estabilidad excelente del almacenamiento, buena resistencia térmica y el anti-amarillear. Conveniente para la textura de la arena y arrugar capas del polvo de la textura. |
| NH-3307 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | Resina de fines generales para las capas de aluminio del polvo del perfil con el alto Tg, el flujo excepcional y la durabilidad al aire libre excelente. |
| NH-3308 | 93/7 | 200℃*10min | 30~36 | 4500~6000 | ~65 | 200-300 | Resina de fines generales para las capas bajas del polvo del lustre con buena durabilidad al aire libre y propiedades mecánicas. |
| NH-3309 | 93/7 | 200℃*15min | 30~35 | 2900~4100 | ~60 | 300-400 | Flujo excelente, buena resistencia química. |
| NH-3309C | 93/7 | 200℃*15min | 29~35 | 3500~4200 | ~60 | 380-450 | Flujo excelente, durabilidad al aire libre aumentada. |
☉Remarks: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
demostración del ☉Product:
