| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Número de modelo: | NH3385 |
| Cantidad de orden mínima: | 500kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del sistema: | Curado del 93:7 TGIC | Curado de la condición: | 200°C/10mins |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 30~35 | Viscosidad (mPa·s/200°C): | 5500~7500 |
| Tg (°C): | ~63 | Reactividad (s/180°C): | 70-130 |
| Propiedades: | Buenas propiedades mecánicas | Uso: | Conveniente para los productos industriales generales |
| Resaltar: | 200°C/10 resina del poliéster de los minutos TGIC,Resina del poliéster de las capas TGIC del polvo de la textura |
||
TGIC que cura 93/7 resina del poliéster para las capas del polvo de la textura de la arena
Resina NH3385 del poliéster de la curación del 93:7 TGIC con buen Propertoes mecánico para las capas del polvo de la textura de la arena
NH3385 es una resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC. Conveniente para las capas del polvo de la textura de la arena.
La capa del polvo es preparada mezclando la resina, pigmento y llenador, agente endurecedor y otros añadidos en cierta proporción, y entonces por la protuberancia caliente, machacando y defendiendo. Se almacenan estable en la temperatura ambiente. Después de barnizado electrostático o de la capa de inmersión en lecho fluidificado, se calientan, se cuecen, se derriten y se solidifican para formar una película permanente plana y brillante, para alcanzar el propósito de la decoración y anticorrosión.
◎Recomiende la formulación: NH3385-TGIC
| NH3385 | TGIC | BaSO4 | Añadido de la textura de la arena | Bentonita | Negro de carbono |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎Características básicas:
Bajos costos
Buen efecto de la textura de la arena
Buenas propiedades mecánicas
Buena estabilidad del almacenamiento
◎Especificaciones I:
| Aspecto | Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 1 |
| Número de ácido (mgKOH/g) | 30~35 |
| Punto de reblandecimiento (℃) | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~63 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 5500~7500 |
| Reactividad en 180℃ (s, el 7% TGIC) | 70~130 |
| Curado del requisito | 200℃×10~20min |
| Empaquetado | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~100μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 100~200 |
| Flujo horizontal (180℃, milímetros) | 14~17 | |
| Lustre (60°) | el ~10% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Más códigos:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Conveniente para la formulación rápida de la curación. Durabilidad al aire libre excelente. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Conveniente para los productos industriales generales, especialmente capas del polvo de la textura de la arena. Buenas propiedades mecánicas. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Conveniente para los productos industriales generales. Buen flujo y propiedades mecánicas. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Velocidad de curado, buenas moderados resistiendo a estabilidad de la resistencia y del almacenamiento. |
☉Remarks: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

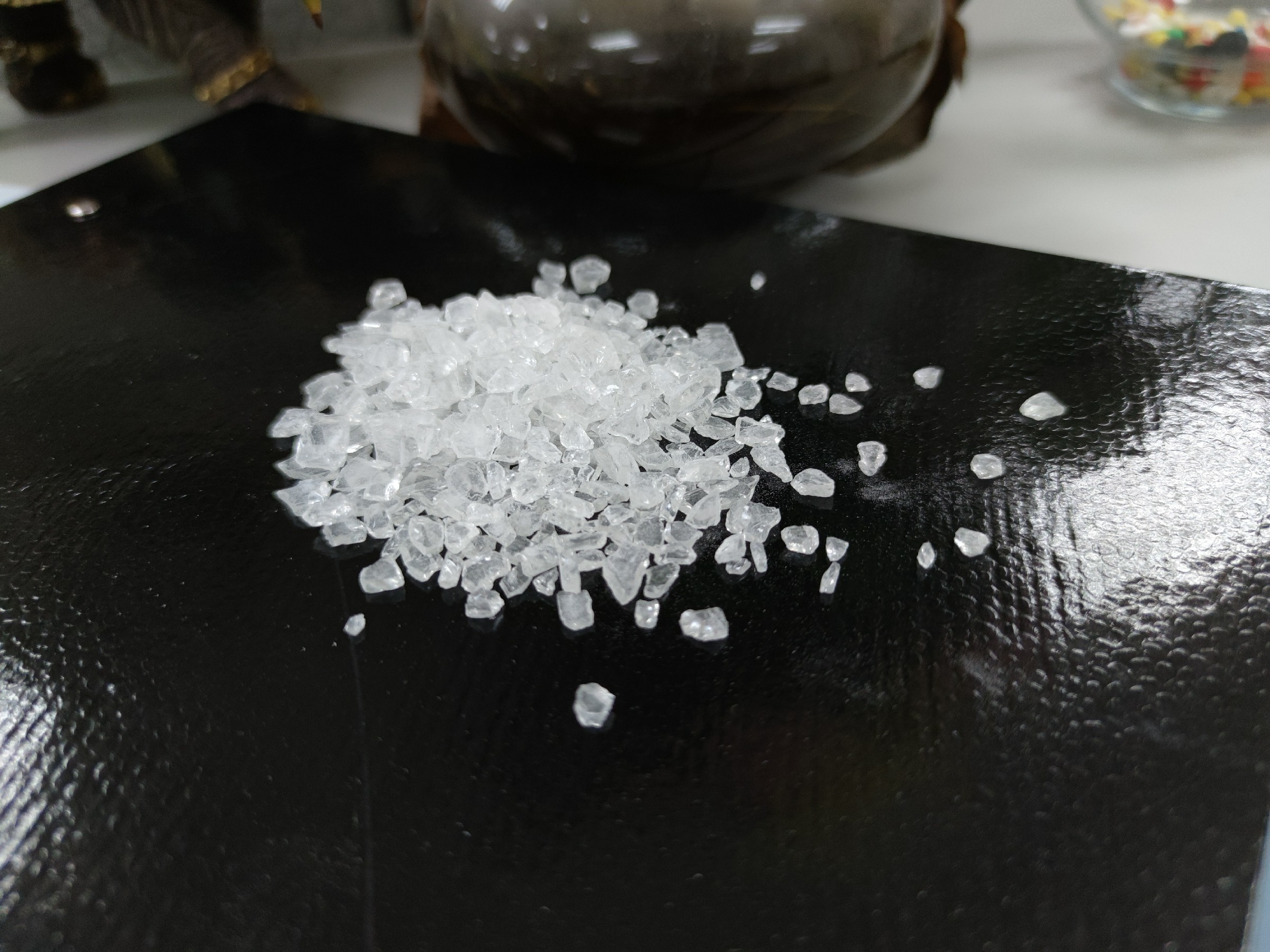

demostración del ☉Product:
