| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| Número de modelo: | NH3387 |
| Cantidad de orden mínima: | 500kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del sistema: | Tipo de la curación del 93:7 TGIC | Curado de la condición: | 200℃×10~20min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 30-35 | Viscosidad (mPa·s/200°C): | 5000±1000 |
| Tg (°C): | ~63 | Reactividad (s/180°C): | 220-280 |
| Propiedades: | Buen flujo y propiedades mecánicas | Uso: | Conveniente para los productos industriales generales |
| Resaltar: | Resina del poliéster de Qualicoat,Resina industrial del poliéster de TGIC |
||
Resina NH3387 del poliéster de TGIC con bajos costos y la buena nivelación para los productos industriales generales
NH3387 es una resina carboxila saturada del poliéster para los usos del sistema de capa del polvo de polyester/TGIC, se diseña para las capas industriales generales del polvo, que es coste-effecive y bien-realizado.
Diversos tipos de resinas saturadas del poliéster con diversas propiedades se pueden sintetizar usando los diversos polyacids y polioles, que se utilizan principalmente en la fabricación de capas termoendurecibles del polvo.
Usando TGIC que cura el sistema, tiene resistencia térmica excelente, resistencia a las inclemencias del tiempo, resistencia de la luz, resistencia a la corrosión, resistencia química y propiedades mecánicas, y se utiliza sobre todo al aire libre, por ejemplo la maquinaria de construcción, los camiones pesados, los envases y la otra maquinaria pesada.
◎Recomiende la formulación: NH3387-TGIC
| NH3387 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎Características básicas:
Bajos costos
Buena nivelación
Buenas propiedades mecánicas
Buena estabilidad del almacenamiento
◎Especificaciones I:
| Aspecto | Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 1 |
| Número de ácido (mgKOH/g) | 30~35 |
| Punto de reblandecimiento (℃) | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~63 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 5000~6000 |
| Reactividad en 180℃ (s, el 7% TGIC) | 220~280 |
| Curado del requisito | 200℃×10~20min |
| Empaquetado | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~100μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 320~420 |
| Flujo horizontal (180℃, milímetros) | 26~29 | |
| Lustre (60°) | el ≥88% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Más códigos:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | Conveniente para la formulación rápida de la curación. Durabilidad al aire libre excelente. |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | Conveniente para los productos industriales generales, especialmente capas del polvo de la textura de la arena. Buenas propiedades mecánicas. |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | Conveniente para los productos industriales generales. Buen flujo y propiedades mecánicas. |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | Velocidad de curado, buenas moderados resistiendo a estabilidad de la resistencia y del almacenamiento. |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

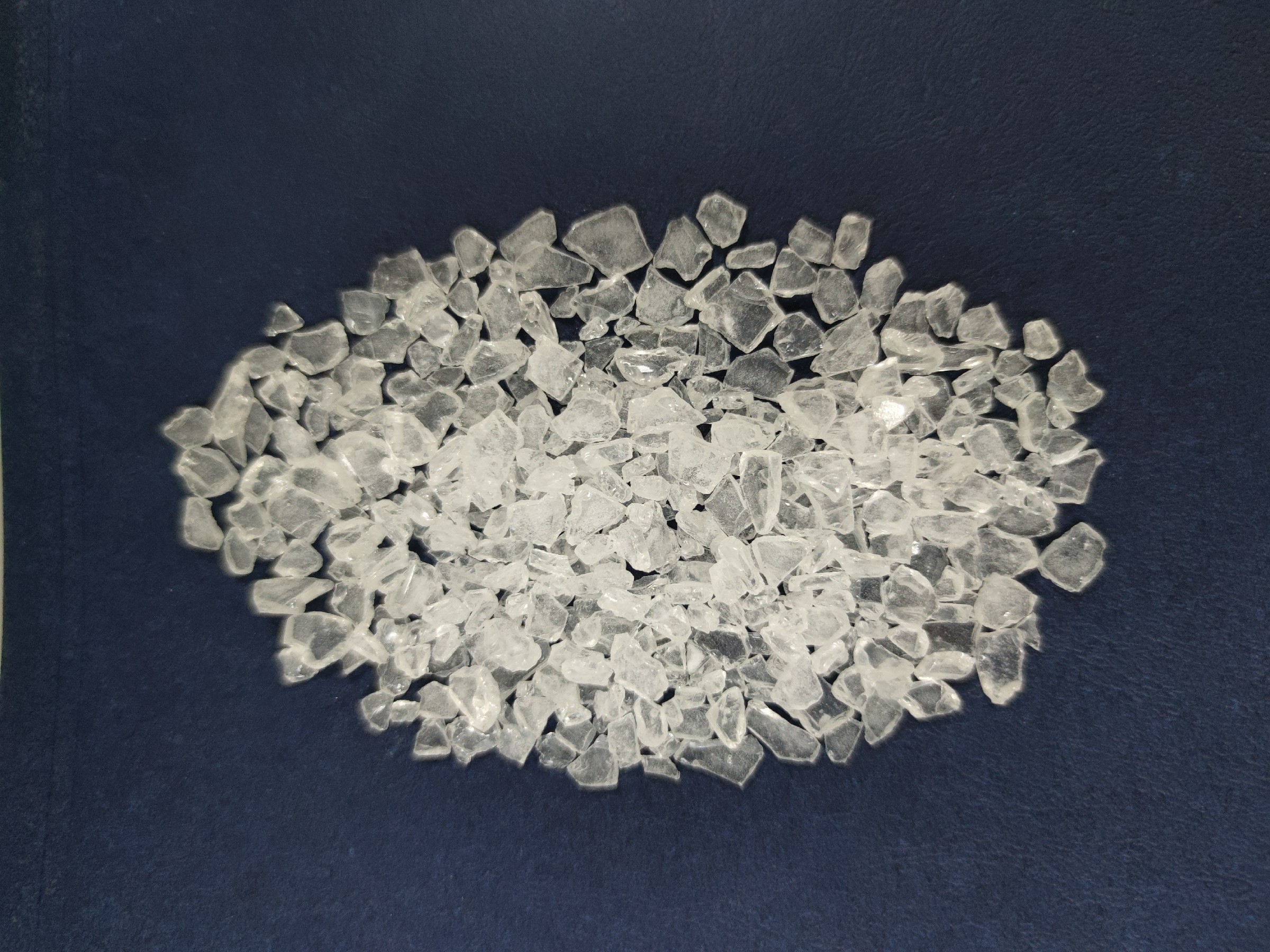

◎Demostración del producto:
