Matte Wheel Powder Coating negro polvo del eje de rueda de la curación de 180 grados

Capa del polvo del eje de rueda de la curación de 180 grados, Matte Wheel Powder Coating negro

◎Introducción

La pintura tradicional contiene los solventes orgánicos (VOCs) que son dañinos al ambiente. La capa del polvo no contiene ningún solvente orgánico y es una sustancia polvorienta con la ventaja de la emisión cero del VOC, y es una de las mejores opciones para substituir la pintura tradicional. Además, como los países prestan cada vez más la atención a la protección del medio ambiente, la capa del polvo es una de las tendencias de desarrollo futuras de la industria de las capas.

En archivado de automotriz, los cambios de la capa del polvo de la base de rueda de las 4 capas tradicionales a 3 capas, cancelan la pintura de la base, y utilizan el polvo bajo que integra el fondo, que se ha convertido en una dirección de la novedad. Con el uso de este proceso, las características cero del VOC de las capas del polvo pueden reducir emisiones del VOC por el cerca de 20% durante el proceso de capa entero, reducir procesos de la capa, eficacia del aumento, y la producción del aumento.

La capa del polvo de la base de rueda desarrollada por KINTE tiene la alta nivelación y buena permeabilidad del aire. Es conveniente para curar en 180°C, que puede reducir grandemente el consumo de energía y el coste de producción de fabricantes. Este producto tiene buenas propiedades físicas y resistencia química, y puede cumplir los requisitos de los diversos fabricantes de la rueda para la alta nivelación, la temperatura de cocción baja, la buena resistencia química y las propiedades físicas excelentes.

◎Ventajas

1. Una mejor resistencia del rasguño. La superficie del eje de rueda de la aleación de aluminio es sobre todo superficie del revoco. Porque el polvo es sin solvente, muestra el buen “relleno y las propiedades de la disimulación”, y se aplica a la primera capa del eje de rueda para cubrir los defectos superficiales.

2. Mejore la resistencia de piedra. Porque no contiene solventes, las capas del polvo no son fáciles de ceder, y es fácil alcanzar “alto espesor del film de una sola capa”. Comparado con el proceso líquido de la pintura de la multi-capa compleja, la cartilla de una sola capa del polvo muestra un mejor funcionamiento de piedra de la resistencia.

◎Campo del uso

Una gama de ejes de rueda automotrices para diversos requisitos y las características de capa.

◎Índice de las propiedades

◎Parámetros de proceso de espray

Arte del uso: Método del barnizado electrostático (50-80Kv)

Humedad del ambiente del trabajo de rociadura: ≤ el 85%

Temperatura de rociadura del ambiente de trabajo: 0°C - 35°C

Pulverice la presión de aire de la fuente: 0.2~0.4MPa

Presión de aire de atomización: 0.01~0.1MPa

Distancia entre el objeto y la boca: los 20~30cm

Condiciones que cuecen recomendadas: 180°C/8-15min (temperatura real del objeto)

Compuestos orgánicos volátiles: Básicamente cero

Densidad: 1.2-1.7 g/cc

Área de capa teórica: 9-12m2/Kg

Seguridad de la explosión de polvo: Punto de ignición 470°C, límite de explosión: 20~30 g/m3

Vida útil: 28°C/6 meses

Higiene y seguridad: El operador debe llevar una máscara de polvo, e intenta minimizar el contacto a largo plazo entre la piel y la capa del polvo. La capa atada a la piel se puede lavar con el jabón.

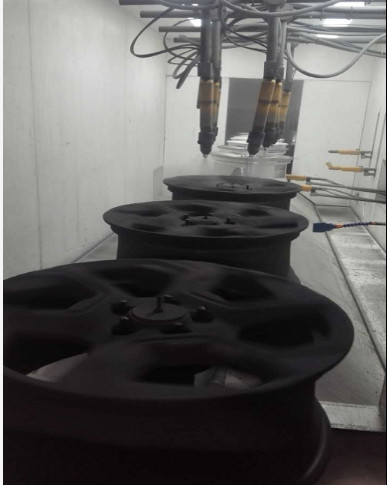

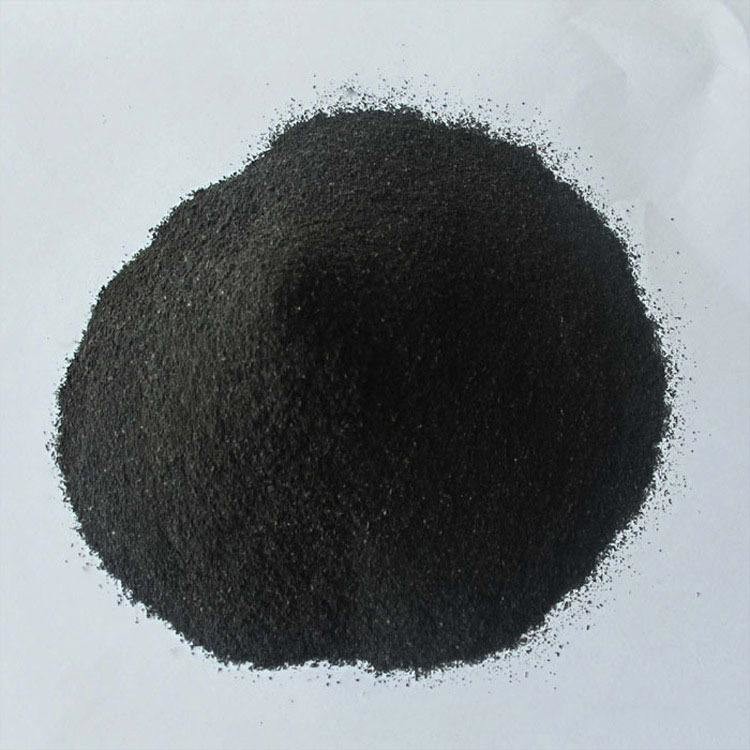

◎Demostraciones del producto
