| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat, ROHS, ISO14000, ISO90001, Reach |
| Número de modelo: | NH7809 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo de producto: | Isocianato del poliéster | Ratio: | 84:16 |
|---|---|---|---|
| Condición de cura: | 200℃×15min | Hidróxido número (mgKOH/g): | 25~35 |
| Viscosidad (mPa·s/200℃): | 9000~13000 | Reactividad en 180℃ (s, el 17% B1530): | 420-620 |
| Propiedades: | Durabilidad al aire libre excelente, propiedades mecánicas excepcionales | Uso: | Para el perfil arquitectónico y el aparato electrodoméstico archivó |
| Resaltar: | Resina saturada del isocianato del poliéster,Pulverice la resina de capa del poliéster del isocianato |
||
Resinas saturadas del poliéster, 84/16 resina del poliéster del isocianato para las capas del polvo
◎Introducción
NH7809 es una resina hidroxilada del poliéster para el sistema de capa del polvo del poliéster/del isocianato.
Las capas del polvo hicieron de las resinas hidroxis del poliéster también se conocen como capas durables estupendas del polvo debido a su resistencia a las inclemencias del tiempo excelente y durabilidad al aire libre.
Con el desarrollo continuo de la economía nacional y la mejora continua de las condiciones de vida de la gente, los requisitos para la decoración, resistencia a las inclemencias del tiempo, resistencia química, resistencia de agua y resistencia el ensuciar de capas están consiguiendo más altos y más altos. Por lo tanto, la demanda para las capas durables estupendas del polvo está aumentando día a día.
◎Características básicas
Nivelación excelente
Durabilidad al aire libre excelente
Buenas propiedades mecánicas
Buena resistencia química
◎Recomiende la formulación:
| NH7809 | Endurecedor | Llenador y pigmento | Nivelación del agente | Benjuí |
| 200 | 40 | 125 | 4,5 | 2,5 |
◎Especificaciones I
| Aspecto | Escama transparente blanca o amarillo claro |
| Color (el 50% DMF) | máximo: 2 |
| Valor del hidróxido (mgKOH/g) | 25~35 |
| Punto de reblandecimiento (℃) | 102~112 |
| Temporeros de cristal de la transición. (℃) | ~66 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 12000±2000 |
| Reactividad en 180℃ (s, el 17% B1530) | 520±100 |
| Curado del requisito | minuto 200℃×15 |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Desengrasado laminó el acero | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 600~850 |
| Flujo horizontal (180℃, milímetros) | 27~32 | |
| Lustre (60°) | el ≥85% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | paso | |
◎Más código
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH7401 | 40/60 | minuto 200℃×15 | 280~320 | 7000~11000 | ~55 | 130-250 | Alta resina del valor del hidróxido. Para las formulaciones mates tiradas de una PU con NH7805. |
| NH7405 | 40/60 | minuto 200℃×15 | 280~320 | 3000~5000 | ~55 | 120-240 | Resina durable estupenda del alto valor del hidróxido. Para un ingenio mate tirado NH7803 de las formulaciones de la PU. |
| NH7603 | 65/35 | minuto 200℃×15 | 90~120 | 3000~6000 | ~59 | 110-210 | Flujo excelente y buena resistencia solvente. |
| NH7803 | 80/20 | minuto 200℃×15 | 35~45 | 3000~5000 | ~57 | 300-420 | Resina durable estupenda del valor bajo del hidróxido. Para una formulación mate tirada de la PU con NH7405. |
| NH7805 | 80/20 | minuto 200℃×20 | 35~45 | 3500~6500 | ~61 | 240-400 | Flujo excelente, buenas propiedades mecánicas, buena durabilidad al aire libre. |
| NH7807 | 84/16 | minuto 200℃×15 | 27~33 | 9500~10500 | ~62 | 300-400 | Buena resistencia del flujo y de la mancha. |
| NH7808 | 84/16 | minuto 200℃×15 | 25~35 | 7500~10500 | ~59 | 460-660 | Flujo excelente, buenas propiedades mecánicas y durabilidad al aire libre. |
| NH7809 | 84/16 | minuto 200℃×15 | 25~35 | 9000~13000 | ~66 | 420-620 | Propiedades mecánicas excepcionales, durabilidad al aire libre excelente. Para el perfil arquitectónico y el aparato electrodoméstico archivó. |
| NH7908 | 88/12 | minuto 200℃×15 | 20~25 | 9000~12000 | ~57 | 350-580 | Para la formulación baja de la demanda del endurecedor. Buen flujo y propiedades mecánicas. |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

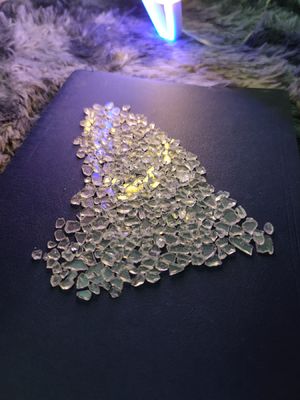

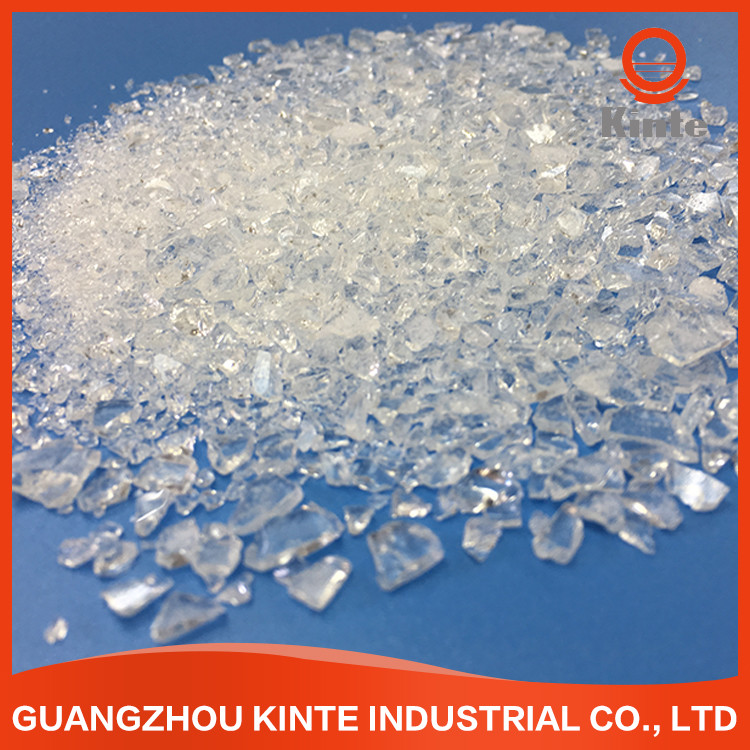

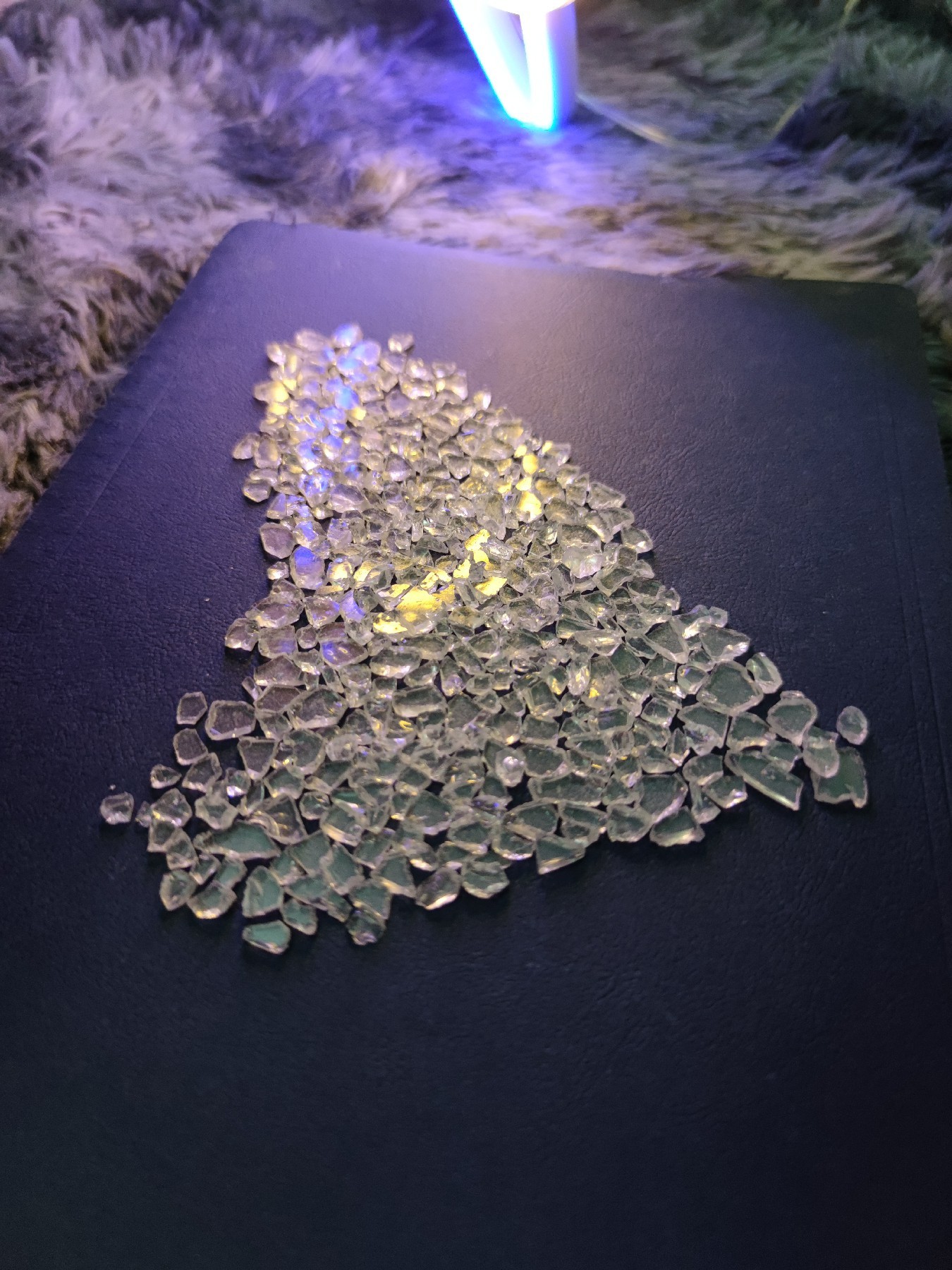

◎Demostración del producto
