| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Rohs, Reach, ISO90001, ISO14000 |
| Número de modelo: | KT-201 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25KG POR EL CARTÓN |
| Tiempo de entrega: | En el plazo de 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 25KG POR EL CARTÓN |
| Tipo de producto: | La fusión enlazó la capa de epoxy del polvo | Color: | Diverso, depende de exigencias de los consumidores |
|---|---|---|---|
| superficie de la película: | Completamente, color uniforme, ningunas burbujas, ningunas grietas | Ventaja: | Propiedades excelentes de la resistencia a la corrosión |
| Uso: | Para las tuberías de acero que llevan el aceite, el gas, el agua y otras | Arte del uso: | Barnizado electrostático |
| Curado de condiciones: | 200°C/5~10min | Espesor del film recomendado: | ≥300µm |
| Resaltar: | Capa del polvo de la protección contra la corrosión FBE,Oleoducto la capa del polvo de FBE |
||
Capa con la protección contra la corrosión excelente, capa del polvo de FBE del polvo de la resina de epoxy para los oleoductos
◎Introducción
El polvo de epoxy termoendurecible KT-201 se diseña para proteger tuberías contra la corrosión en las condiciones más exigentes. Este producto tiene propiedades excelentes de la resistencia a la corrosión y se puede utilizar violentamente en anticorrosión para las tuberías de acero que llevan el aceite, gas y agua y otras.
Este producto se ha certificado para cumplir los requisitos del estándar de CSA Z245.20-18.
◎Características de producto
La película tiene alta densidad y adherencia.
Resistencia a la corrosión química excelente.
Propiedades mecánicas físicas excelentes.
El curado de velocidad de la reacción se puede ajustar según la petición del cliente de satisfacer el requisito de diversa rociadura.
◎Propiedades del polvo
| Artículos | Criterios de aceptación | Resultado de la prueba | Estándar de la prueba | |
| Color | Diverso | Diverso | Color-paso visual | |
| Tiempo de curación (232±3℃, minuto) | ≤3min | 1 | Sección 12,1 de CSA Z245.20.14 | |
| Tiempo del gel (205±3℃, s) | 10-30 | 22 | Sección 12,2 de CSA Z245.20.14 | |
| Contenido de agua, % | ≤0.6 | 0,29 | Sección 12,4 de CSA Z245.20.14 | |
| Tamaño de partícula | ≥150µm, % | ≤3.0 | 2,5 | Sección 12,5 de CSA Z245.20.14 |
| ≥250µm, % | ≤0.2 | 0 | ||
| Densidad (g/cm3) | 1.45±0.05 |
1,46 |
Sección 12,6 de CSA Z245.20.14 | |
| Propiedades termales | Tg1, ℃ | 50-70 | 58,33 | Sección 12,7 de CSA Z245.20.14 |
| Tg2, ℃ | ≥100 | 102,56 | ||
| ΔH, J/g | 35-60 | 39,58 | ||
| Vida útil @25℃ | 12months | |||
| Cobertura teórica | 0,69 m2/kg/mm | |||
◎Propiedades de la película
| Artículos | Criterios de aceptación | Resultado de la prueba | Estándar de la prueba |
| Espesor del film recomendado (µm) | ≥300 | ||
| Propiedades termales | ΔTg ≤3℃ | 0,79 | Sección 12,7 de CSA Z245.20 |
|
Disbondment catódico |
24 horas, -3.5V, 65℃, ≤6.5mm 28 días, -1,5 voltios, 23℃, ≤8mm 28 días, -1,5 voltios, 65℃, ≤10mm 28 días, -1,5 voltios, 95℃, ≤15mm |
1,1 1,3 4,5 5,6 |
Sección 12,8 de CSA Z245.20 |
| Porosidad |
Corte transversal, grado ≤3 Interfaz, grado ≤3 |
1 2 |
Sección 12,10 de CSA Z245.20 |
| Flexibilidad | doblando, -30℃, 3°, el ningún agrietarse | El ningún agrietarse | Sección 12,11 de CSA Z245.20 |
| Resistencia de impacto | 1.5J, -30℃ | Ningunos días de fiesta | Sección 12,12 de CSA Z245.20 |
| 2.5° filtró la capa | disbondment catódico 28d | Ningunos días de fiesta | Sección 12,13 de CSA Z245.20 |
| Adherencia, grado | 24 horas, 75℃, 1 grado | 1 | Sección 12,14 de CSA Z245.20 |
| 28d, 75℃, grado 1-2 | 1 | ||
| 28d, 95℃, grado 1-2 | 2 | ||
| Abrasión de Tabor |
Cs-17 1kg 5000r ≤300mg
|
200 | ASTM D4060 |
| Dureza | Dureza >80 de la orilla | 87 | ASTM D2240 |
| Adherencia del tirón-Apagado | >20MPa | 35MPa | ASTM D4541 |
| Resistencia de volumen | >1.0*1015 Ω-cm | 2.0*1015 | ASTM D257 |
| Fuerza dieléctrica | >30 MV/m | 43,5 | ASTM D149 |
| Restricciones químicas |
Solución del NaCl del 10%, 30d, 23℃ El ningún ampollar o disbondment |
Paso | ASTM G20 |
|
Solución del NaOH del 10%, 30d, 23℃ El ningún ampollar o disbondment |
Paso | ||
|
Solución del ácido clorhídrico del 10%, 30d, 23℃ El ningún ampollar o disbondment |
Paso | ||
|
Solución Na2CO3, 30d del 20%, 23℃ El ningún ampollar o disbondment |
Paso | ||
|
Solución del 5% HAc, 30d, 23℃ El ningún ampollar o disbondment |
Paso | ||
|
Solución H2SO4, 30d del 30%, 23℃ El ningún ampollar o disbondment |
Paso | ||
|
Solución del HNO3 del 10%, 30d, 23℃ El ningún ampollar o disbondment |
Paso | ||
| Alcohol metílico 30d, 23℃ | Paso | ||
Nota: prepare el proceso de los especímenes
1) voladura abrasiva al metal cercano-blanco Sa2.5 con el perfil superficial de 50-100 micrones. Entonces, limpiando la superficie con el gas de alta presión
2) Ponga el espécimen en el horno (200℃), precaliente 40-60 mínimo.
3) Rocíe el polvo al espécimen precalentado con el arma de espray electrostático, después póngalo al horno, guarde 5-10 minutos en 200℃
4) El espesor del film seco es los 350±50µm.
◎Referencia de capa
1. Uso: Los factores tales como capacidad de la planta, las especificaciones, y construcción o las características del tubo pueden afectar a condiciones del uso. La gama de temperaturas recomendada de uso es 200-220ºC.
2. Preparación superficial: Quite toda la contaminación superficial antes de arruinar abrasiva. Ráfaga limpia usando la arena de acero al metal cercano-blanco Sa2.5 con un perfil superficial mínimo de 2 micrones mils/51.
◎Precauciones
1. Todos los datos se basan en la prueba de laboratorio y la experiencia práctica.
2. Se recomienda que el producto debe pasar la evaluación de proceso antes de uso total, para evitar pérdida innecesaria a los clientes debido a las diversas razones tales como proceso.
◎Paquete y almacenamiento
1. El paquete es 25kg por la caja, alineada con las bolsas de plástico del polietileno. En el curso del envío, debe ser cargado o ser descargado ligeramente y evitar luz del sol y calor y humedad directos.
2. El producto se debe almacenar en un cuarto fresco, ventilado, seco con temperatura debajo de 25℃ y humedad debajo del 65%.
3. Guarde lejos del fuego y calor y marea.
4. Uso posterior, debe ser sellado a tiempo para evitar que el polvo sea contaminado y que humedecido.
5. Reduzca el número de movimiento para evitar impacto y la presión.
6. La altura de amontonamiento máxima no debe exceder 5 capas.

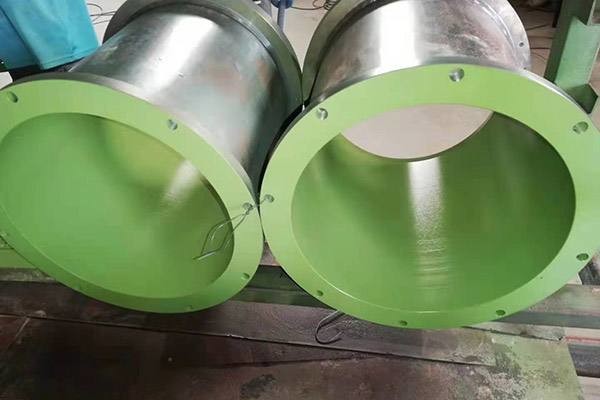

◎Demostración del producto
