| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | HH2533 |
| Cantidad de orden mínima: | 1000kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo curado: | 50/50 epóxido del poliéster | Requisito curado: | 130℃×15-20min |
|---|---|---|---|
| Número de ácido (mgKOH/g): | 68-75 | Viscosidad (mPa·s/200℃): | 2500±1000 |
| Punto de reblandecimiento (℃): | 93~118 | Temporeros de cristal de la transición. (℃): | ~ 54 |
| Propiedades: | Temperatura de curado baja | Uso: | Para las capas del polvo del MDF |
| Resaltar: | El curado bajo pulveriza la resina de capa del poliéster,Resina de capa del poliéster del polvo del MDF |
||
El curado bajo pulveriza la resina de capa del poliéster para las capas del polvo del MDF
◎Introducción
HH2533 es una resina saturada del poliéster, que se utiliza principalmente para 50/50 capa mezclada de epoxy del polvo del poliéster y puede ser baja temperatura observada que cura en 130℃.
Las capas del polvo se han convertido rápidamente estos últimos años. Comparado con las capas líquidas tradicionales, las capas del polvo tienen las características del ahorro de la energía, de la protección del medio ambiente, y del funcionamiento completo excelente. Con el fortalecimiento del concepto de ahorro de la energía y de protección del medio ambiente, el desarrollo de la resina de curado a baja temperatura del poliéster es una tendencia de desarrollo. Además, algunos substratos sensibles al calor (tales como panel de fibras de madera medio de la densidad) son también sensibles a la temperatura y requieren el curado a baja temperatura.
La reducción de la temperatura de curado requerirá inevitable la resina tener alta reactividad, y la alta reactividad tendrá cierto impacto en el funcionamiento de la capa. El sistema de capa existente del polvo tiene principalmente los problemas siguientes cuando se utiliza para el curado a baja temperatura. Por una parte, la reactividad del sistema no es bastante, la capa del polvo no puede ser curada totalmente, y el funcionamiento de capa no es ideal; Para alcanzar la reactividad requerida para el curado a baja temperatura, las resinas del poliéster tienen a menudo alta viscosidad del derretimiento, alta reactividad, y no se pueden nivelar completamente bajo condiciones a baja temperatura. Éstos todos grandemente afectar a las propiedades decorativas de las capas del polvo.
HH2533 mejora grandemente la reactividad, y al mismo tiempo tiene buena estabilidad del almacenamiento. Cuando la resina se aplica para pulverizar capas, alcanza el curado a baja temperatura muy bien, la capa tiene buena adherencia al substrato, y tiene la buenas nivelación y estabilidad. Resistencia química, ideal para las capas del polvo del MDF.
◎Características básicas
Temperatura de curado baja
Estabilidad excelente del almacenamiento
Resistencia química excelente.
Funcionamiento mecánico excepcional
◎Recomiende la formulación:
| HH2533 | E-12 | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
◎Especificaciones I:

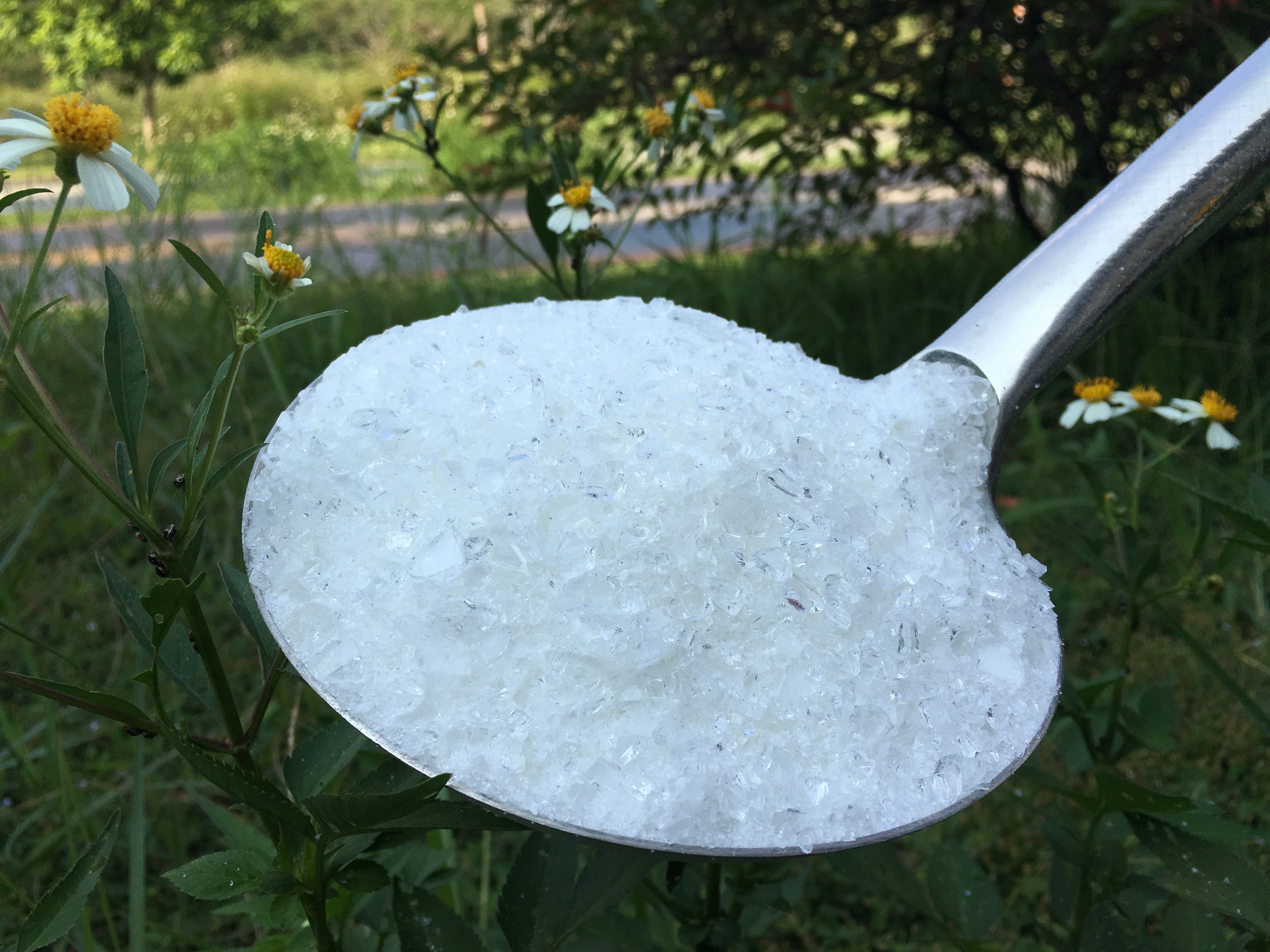

| Aspecto | Escamas transparentes blancas o amarillo claro |
| Grado de acidez (mgKOH/g) | 68~75 |
| Punto de reblandecimiento (℃) | 93~118 |
| Temporeros de cristal de la transición. (℃) | ~54 |
| Viscosidad de fusión (200℃, ICI, mPa·s) | 2500±1000 |
| Reactividad en 180℃ (s, el 50% E-12) | 70±40 |
| Curado del requisito | 130℃×15-20min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
|
Temperatura de la chaqueta |
110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 30~120 |
| Flujo horizontal (180℃, milímetros) | 18~22 | |
| Lustre (60°) | el ≥85% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Observaciones:
Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) antigas de las hornillas, al arma del tribo (t), y al antialgas (f).
◎Perfil de compañía:
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), enumerado en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
En 2017, la nueva base de la producción con 80000 toneladas de capacidad anual fue puesta en la construcción en Dongguan, Guangdong, y la capacidad de producción anual alcanzó 120000 toneladas a finales de 2020, abriendo el camino en el desarrollo diversificado global.
