| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | NH3368 |
| Cantidad de orden mínima: | 1000kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del ratio: | 94/6 sistema de TGIC | tiempo de curado: | 160℃×15~20min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 31-36 | Viscosidad de fusión (ICI, mPa·℃ de s /200): | 2000~4000 |
| Punto de reblandecimiento: | 95~115℃ | Temperatura de transición de cristal: | ~ 63℃ |
| Propiedades: | Temperatura de curado baja y resistencia a hielo excelente | Uso: | Para las capas del polvo del sistema del poliéster TGIC |
| Resaltar: | Resina de curado baja del poliéster de TGIC,Resina del poliéster de la resistencia a hielo TGIC |
||
Bajo curando 94/6 resina del poliéster de TGIC con la resistencia a hielo excelente
◎Introducción
NH3368 es una resina carboxila saturada del poliéster para el sistema de capa del polvo de polyester/TGIC.
Durante mucho tiempo, la pintura se ha disuelto y se ha diluido con los solventes orgánicos. Durante el proceso del uso, se acompañan las emisiones del VOC, que pierde recursos y contamina el ambiente. Sin embargo, las capas del polvo no tienen ninguna emisión del VOC durante uso y tienen (economía, ahorro de la energía, ecología y eficacia) las características bien conocidas 4E.
Sin embargo, comparado con la pintura convencional, las capas del polvo tienen las desventajas de una temperatura de curado más alta de la hornada (generalmente 180~200°C) y un tiempo que cuece más largo. La alta temperatura de cocción trae considerables dificultades a la capa de substratos sensibles al calor tales como plásticos, madera, y piezas de metal de la soldadura, que restringe la extensión de la gama del uso de capas del polvo; el tiempo que cuece es largo, el ciclo de la producción del producto es largo, y la producción es eficiente bajo.
La temperatura de curado de la baja temperatura que cura capas del polvo es generalmente 140~160°C. En vista de ahorro de la energía, de la reducción de costes, de la mejora de la eficacia, y de la extensión del alcance de uso de las capas del polvo, el desarrollo de la baja temperatura que cura capas del polvo está de gran importancia.
La época de curado de NH3368 es 160℃×15~20min, que cumple los requisitos del curado de la baja temperatura. Al mismo tiempo, optimizando la fórmula del poliéster, la capa del polvo preparada con este poliéster no se precipitará polvo-como sustancias en la superficie incluso después la hornada y el curado en una baja temperatura durante mucho tiempo, y tiene funcionamiento excelente del antialgas, así que no disminuirá lustre de la capa y no afecta al aspecto de la capa.
◎Características básicas
Temperatura de curado baja
Resistencia a hielo excelente
Nivelación excelente
Propiedades mecánicas excepcionales
Buenas extinción y resistencia a las inclemencias del tiempo.
◎Recomiende la formulación:
| Materiales | NH3368 | TGIC | Pigmento y llenador | Nivelación del agente | Benjuí | 701 |
| Fórmula | 558 | 42 | 377 | 8 | 10 | 5 |
◎Especificaciones:

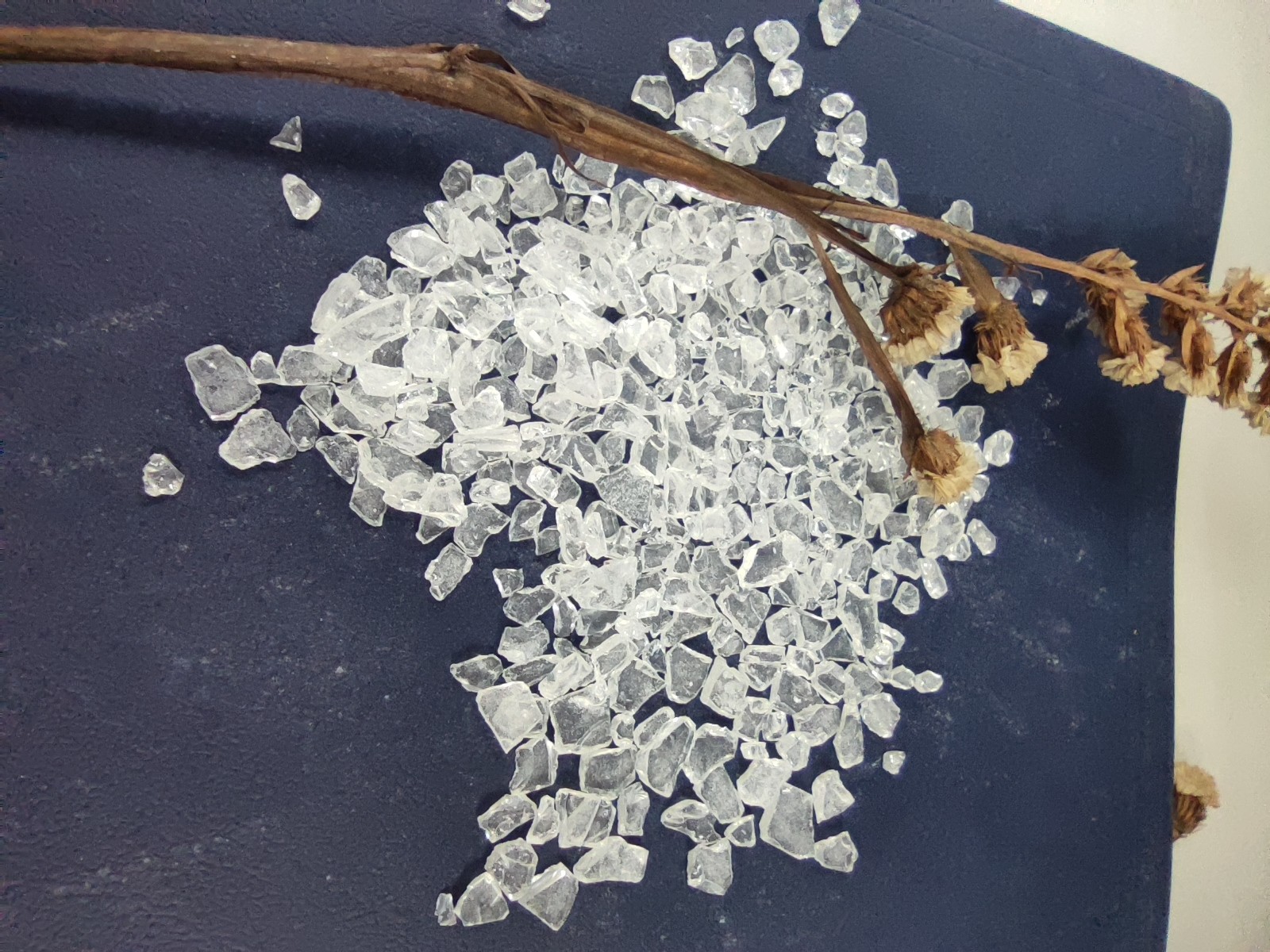

| Aspecto | escamas transparentes blancas o amarillo claro |
| Grado de acidez (mgKOH/g) | 31~36 |
| Punto de reblandecimiento (℃) | 95~110 |
| Temporeros de cristal de la transición. (℃) | ~63 |
| Viscosidad de fusión (200℃, ICI, mPa·s) |
2000~4000 |
| Reactividad en 180℃ (s, el 6% TGIC) |
80~220 |
| Curado del requisito |
160℃×15~20min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
|
Zona I: 90~110℃ |
Zona II: 100~110℃ |
|
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 70~250 |
| Flujo horizontal (180℃, milímetros) | 24~28 | |
| Lustre (60°) | el ≥85% | |
|
Doblez (φ1mm) |
Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Observaciones:
Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
◎Perfil de compañía:
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), una empresa mencionada en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
En 2017, la nueva base de la producción con 80000 toneladas de capacidad anual fue puesta en la construcción en Dongguan, Guangdong, y la capacidad de producción anual alcanzó 120000 toneladas a finales de 2020, abriendo el camino en el desarrollo diversificado global.
