| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | HH2686 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/bolsa de PE, 875KG/PALETA, 17,500KG/20GP |
| Tiempo de entrega: | 10 días hábiles |
| Condiciones de pago: | T/T, LC, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación híbrida | Grado de acidez (mgKOH/g): | 52.5~57 |
|---|---|---|---|
| Viscosidad (130°c): | 3000~4500 | Ratio: | 60/40 |
| punto de fusión (°C): | 93~103 | Propiedades: | Flujo excelente, buen funcionamiento de la estera |
| Resaltar: | El curado rápido pulveriza las resinas de capa del poliéster,Pulverice las resinas de capa 60/40 del poliéster híbridas |
||
60/40 resina de epoxy del poliéster para las capas híbridas de curado rápidas del polvo
◇Introducción:
HH2686 es una resina carboxila del poliéster diseñada para las capas híbridas de 60/40 polvo.
La supuesta propiedad de nivelación de la capa refiere al estado liso y liso de la película de capa después de que se aplique la capa. La superficie con bueno nivelando la propiedad no debe tener ninguna irregularidad tal como cáscara de naranja, marcas de cepillo, ondulaciones, y agujeros de la contracción.
Los factores que afectan a la nivelación de las capas del polvo incluyen principalmente tres aspectos:
1. Nivelación de los añadidos: Añada los añadidos de nivelación apropiados a la fórmula de las capas del polvo. Cuando se derrite la capa del polvo, estos añadidos pueden reducir rápidamente la tensión de superficie de la capa, promover el flujo rápido de la capa antes de curar y de la formación de la película, eliminar o reducir defectos superficiales anaranjados tales como piel, marcas de cepillo, ondulaciones, los agujeros de la contracción, el etc.
2. La viscosidad del derretimiento de las capas del polvo: Para las capas termoendurecibles del polvo, en curso de flujo del derretimiento, junto con la interconexión que cura la reacción, cuanto más alta es la temperatura, cuanto más rápida es la reacción de curado, cuanto más rápida es la viscosidad del sistema sube, cuanto más corto es el tiempo del flujo, más rápidamente el sexo de nivelación se restringe. Por lo tanto, la viscosidad del derretimiento de las capas del polvo no puede reflejar exactamente la propiedad de nivelación final de la película de capa, y los efectos del proceso de panadería, de la velocidad de calentamiento, de la temperatura de curado de la interconexión, del etc. sobre la propiedad de nivelación de la película de capa se deben considerar al mismo tiempo.
3. Proceso de panadería: Hay un proceso de calefacción durante la hornada después de que se aplique la capa del polvo, y la velocidad de calentamiento tiene un considerable impacto en la nivelación de la capa; bajo diversas velocidades de calentamiento, los cambios de la viscosidad dinámica con temperatura. La tendencia es básicamente lo mismo, es decir, el principio que la viscosidad disminuye con el aumento de temperatura y que alcanza un valor mínimo, y entonces los aumentos de la viscosidad con el aumento de la temperatura, que es causada por la reacción de la interconexión. Lo que es más importante, cuanto más rápida es la velocidad de calentamiento, cuanto más pequeña es el valor mínimo de la viscosidad, y cuanto más alta es la temperatura correspondiente, mejor es el curado de la película de capa y mejor es la nivelación de la película de capa.
◇Características básicas:
Nivelación excelente
Propiedades mecánicas excepcionales
Buena resistencia química
Buena estabilidad del almacenamiento
◇Especificaciones:

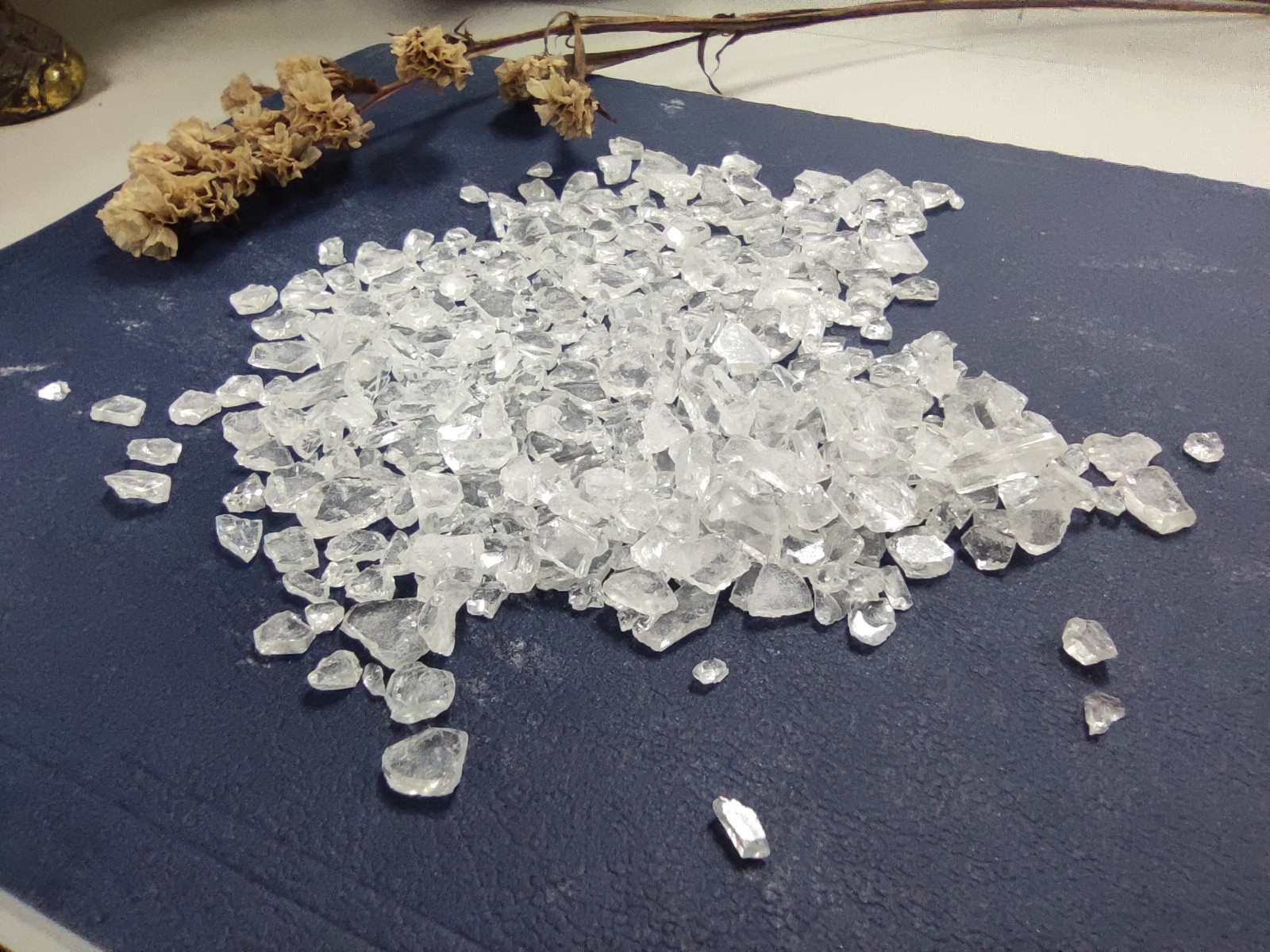

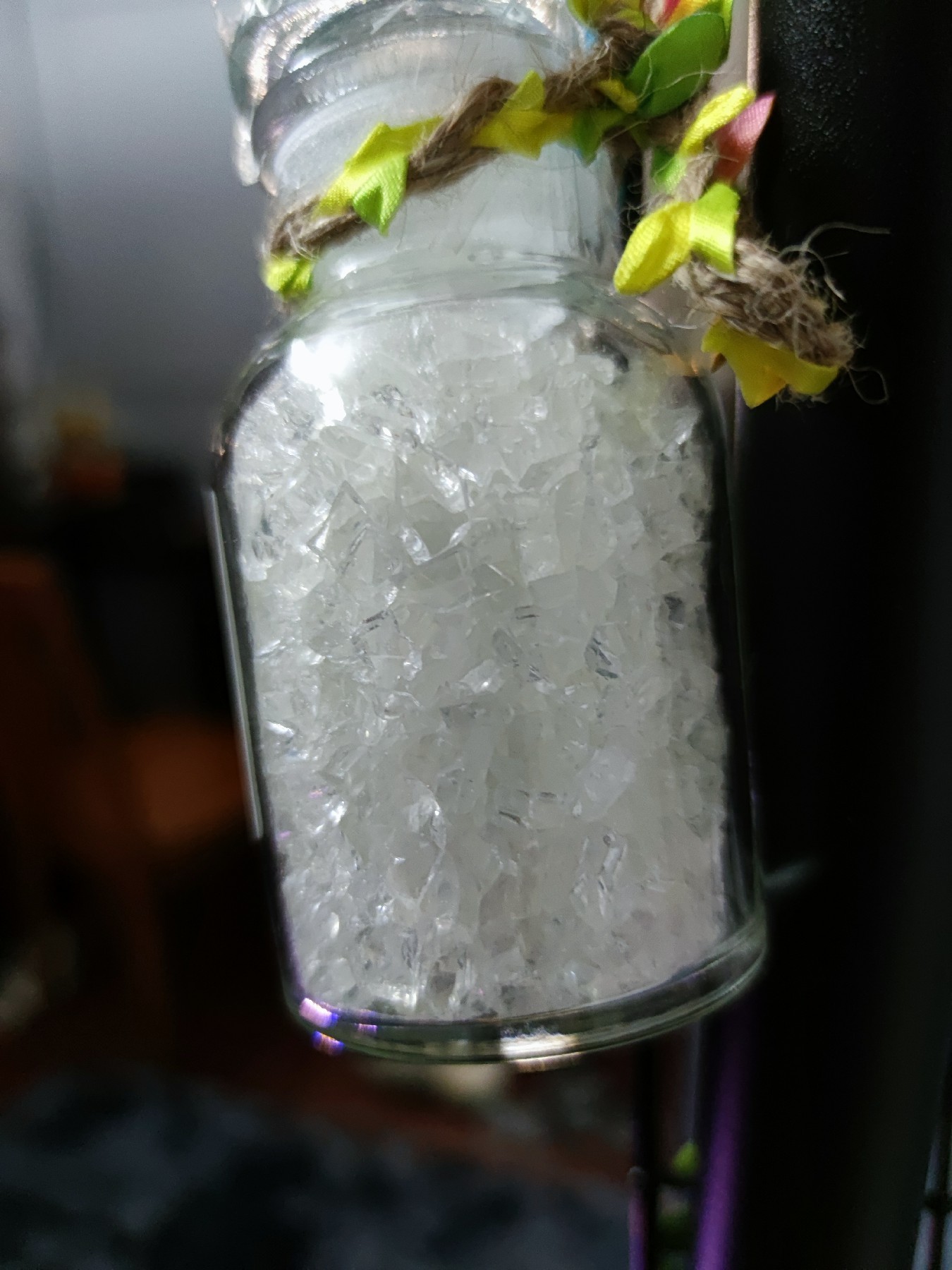

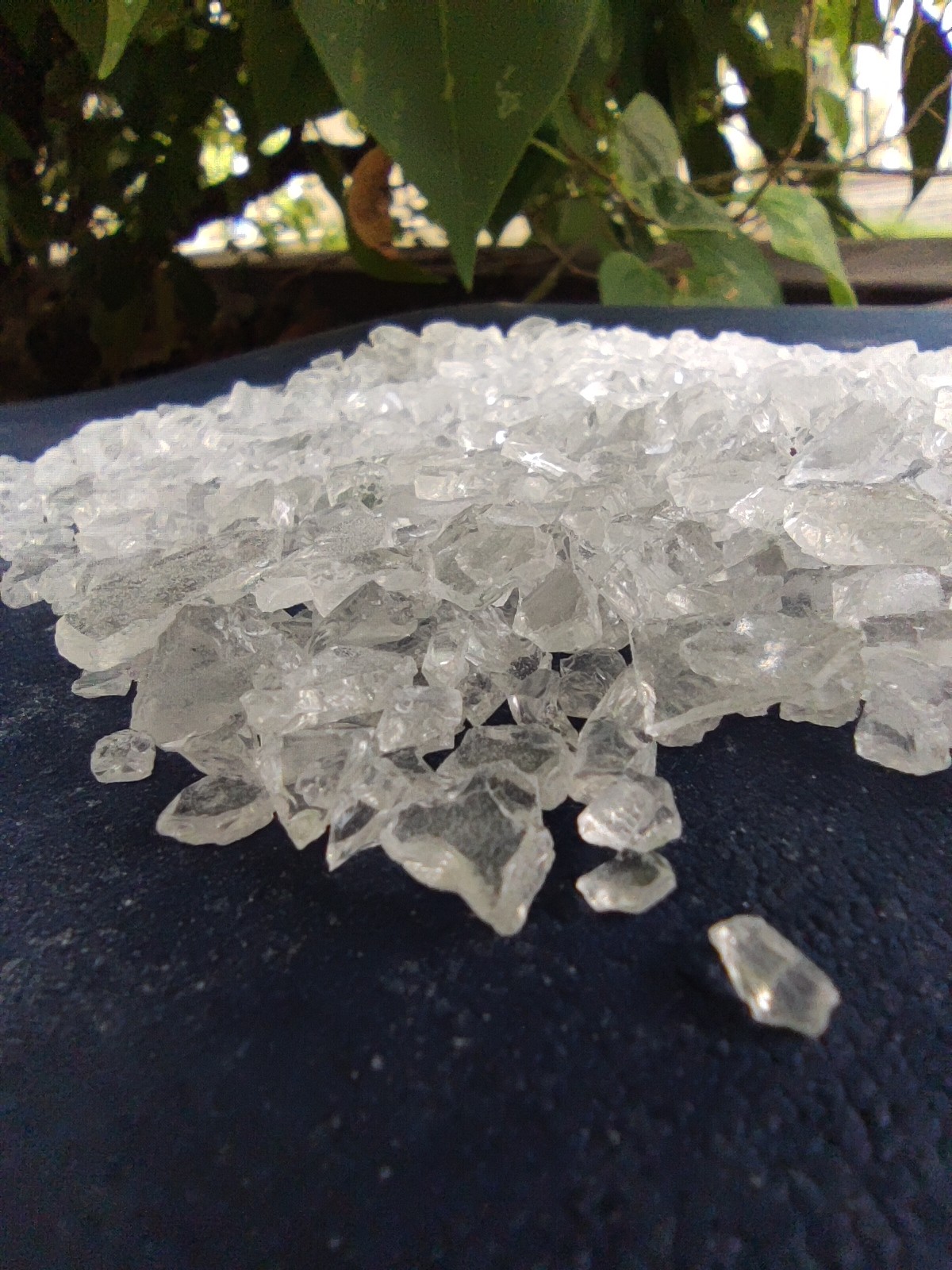

| Aspecto | Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 3 |
| Número de ácido (mgKOH/g) | 52.5~57 |
| Punto de reblandecimiento (℃) | 93~103 |
| Temporeros de cristal de la transición. (℃) | ~55 |
| Viscosidad de fusión (ICI, mPa·s/200℃) | 3000~4500 |
| Reactividad en 180℃ (s, los 40% de epoxy) | 170~300 |
| Curado del requisito | 180℃×15min o 200℃×10min |
| Paquete | Bolsos del PE, peso neto 25kg±0.1kg/bolso |
◇Recomiende la formulación:
| Material | HH2686 | E12 | Llenador y pigmento | Nivelación | Benjuí | 701 |
| Fórmula | 360 | 240 | 383 | 8 | 4 | 5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó de acero: 0.5m m
◇Propiedades de la película:
| Tiempo del gel (180℃, sec) | 220~320 |
| Flujo horizontal (180℃, milímetros) | 28~30 |
| Lustre (60°) | el ≥90% |
| Doblez (φ1mm) | Paso |
| Pegamento (1m m, grado) | 0 |
| Dureza del lápiz | ≥1H |
| Impacto (50kg·cm) | Paso |
◇Más códigos:
| Código | Ratio | Ciclo de la curación | Sistema de pesos americano (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| HH2682 | 60/40 | 180℃*10min | 47~55 | 2500~4500 | ~56 | 150-250 | Para la formulación rápida de la curación. Alto Tg, flujo excelente y buenas propiedades mecánicas. |
| HH2683 | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 90-150 | Resina de fines generales con buen flujo, buena resistencia química y propiedades mecánicas. |
| HH2683B | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 120-180 | versión de la No-lata de HH2683. |
| HH2685 | 60/40 | 180℃*20min | 47~55 | 2500~3500 | ~58 | 200-300 | Flujo excelente, alto lustre. Conveniente para las capas del polvo del rueda-eje de la aleación. |
| HH2608 | 60/40 | 200℃*15min | 50~60 | 2500~4500 | ~55 | 250-450 | Flujo excepcional, alto lustre, propiedades mecánicas excelentes. |
| HH2686P | 60/40 | 200℃*10min | 50~60 | 2500~4500 | ~55 | 240-360 | Resina de fines generales. Flujo excelente y capacidad antiinterferente fuerte. Buen equilibrio de propiedades. Conveniente para las capas mates del polvo. |
| HH2687 | 60/40 | 200℃*10min | 51~66 | 3000~5000 | ~60 | 200-300 | Alto Tg, flujo excelente, buenas propiedades mecánicas. |
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
◎Perfil de compañía:
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), una empresa mencionada en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
Hemos ganado ISO9001 e ISO14000, ISO18001, RoHS, certificación de la UL y certificado de QUALICOAT. Debido a la calidad excelente y estable, nuestros productos disfrutan siempre de la alta reputación en casa y de ultramar, y fueron vendidos a más de 30 países.
La rama de la resina del poliéster fue fundada en 2000, ahora hay dos fábricas (fábrica de DongGuan y fábrica de TaiXing) con capacidad de producción anual sobre 80.000 toneladas, y la capacidad de producción anual alcanzó 120000 toneladas a finales de 2020, abriendo el camino en el desarrollo diversificado global. Nuestros clientes incluyen muchos fabricantes del polvo de la top-grada en el mundo tal como AKZO, PPG, TIGRE, PROTECH, NIPÓN, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc.
Nos pegamos continuo en el principio de negocio de “calidad somos la vida, nos adherimos a la tecnología de primera clase, a la calidad de primera clase, al coste de primera clase y a la marca de primera clase”. Quisiéramos proporcionar un conjunto completo de servicios y de soluciones para nacional y en el extranjero los clientes y quisiéramos ir adelante al futuro brillante con usted juntos.
