| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6586 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | Capa del polvo |
|---|---|---|---|
| Ventaja: | Leveling&flow excelente | Tarifa: | 95/5 |
| Condición de curado: | 180°C/10mins | Propiedad: | Buena propiedad mecánica, anti-amarilleando, resistiendo a estabilidad de la resistencia y del almac |
| Resaltar: | Poliéster 95/5 de HAA,poliéster anti de HAA que amarillea,resina 95/5 termoendurecible del poliéster |
||
Gran flujo estable y nivelación de la resina general NH6586 del poliéster de HAA para la capa del polvo
◇Usos:
NH-6586 es una resina carboxila saturada del poliéster diseñada para que la capa del polvo de Primid XL 552 del 95:5 sea curada en 180℃.
◇Características básicas:
Buena resistencia de alteración por los agentes atmosféricos
Nivelación excelente
Propiedades mecánicas excelentes
El buen anti-amarillear
Buena estabilidad del almacenamiento
◇Especificaciones:

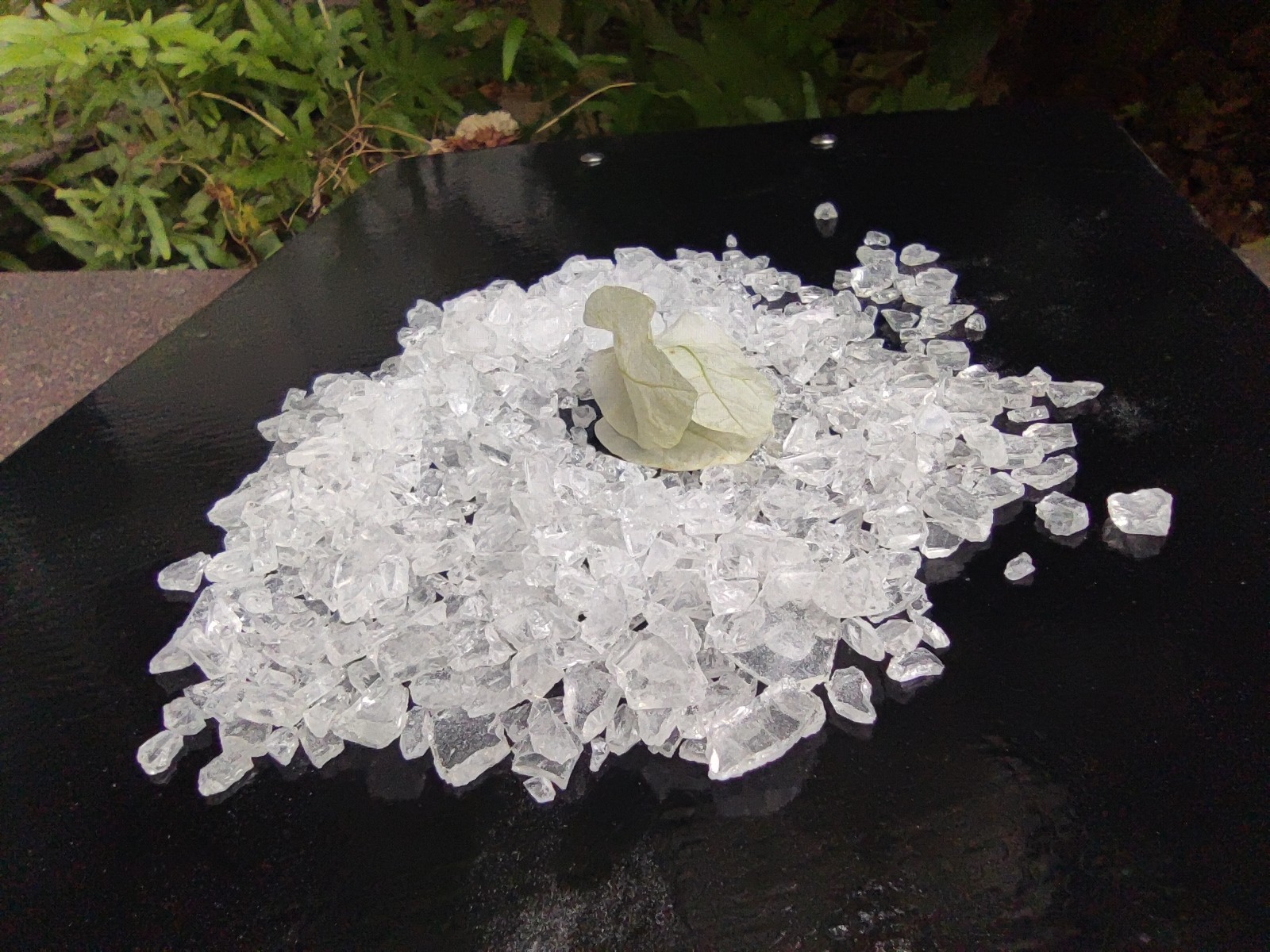

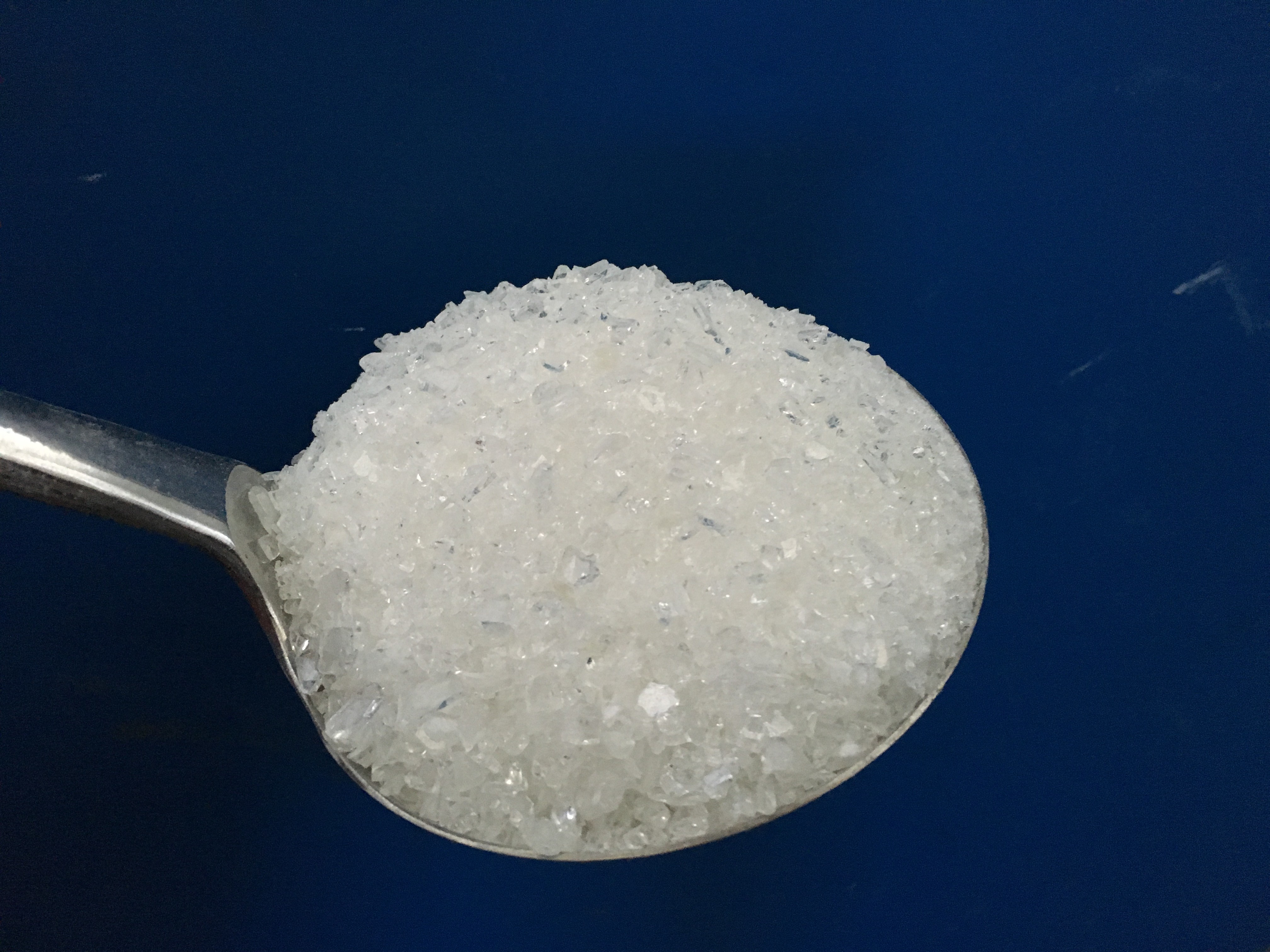

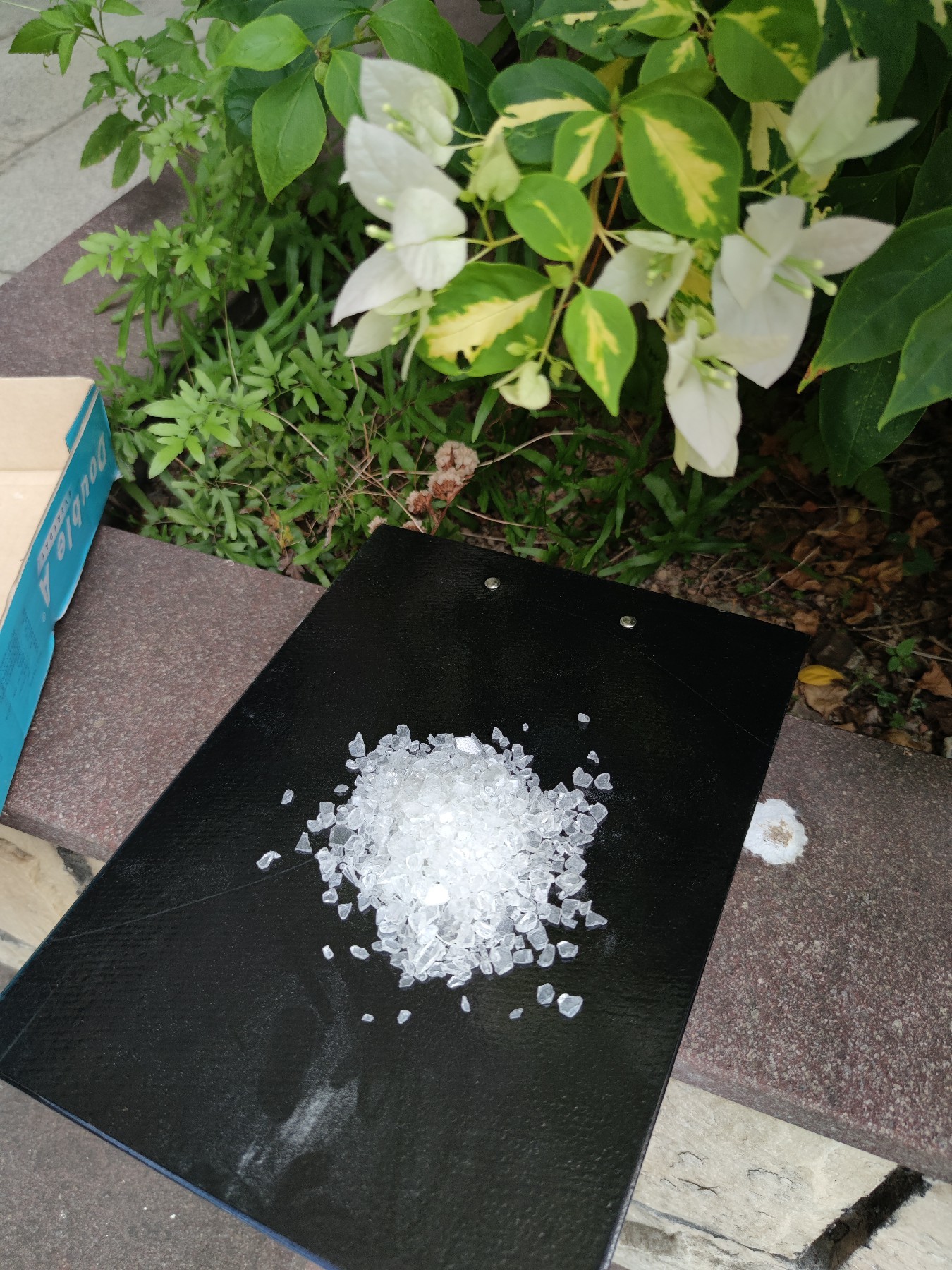

Escamas transparentes blancas o amarillas claras del aspecto
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 30~36
Punto de reblandecimiento (℃) 95~105
Temporeros de cristal de la transición. (℃) ~59
Viscosidad de fusión (200℃, cono/placa, mPa·s): 3600±700
Reactividad en 180℃ (s, el 5% XL552): 180±80
◇Recomiende la formulación: NH-6586/HAA
| NH-6586 | XL-552 | Llenador | Agente del flujo | Benjuí | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×10min.
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 180~300
Flujo horizontal: (180℃), milímetro: 26~30
Lustre (60°): el ≥85%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
