| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6563 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | La capa del polvo requirió durable |
|---|---|---|---|
| Ventaja: | Temperatura de curado baja, agujerito libre en películas más gruesas | Tarifa: | 95/5 |
| Condición de curado: | 160°C/15mins | Propiedad: | Buena propiedad mecánica, resistencia química y el anti-amarillear |
| Resaltar: | Poliéster de HAA,Poliéster de ISO90001 HAA,capa libre tgic del polvo del poliéster |
||
Resina baja libre anti NH6563 del poliéster de la temperatura de curado del agujerito que amarillea HAA
◇Usos:
NH-6563 es una resina carboxila saturada del poliéster diseñada para que la capa del polvo de Primid XL 552 del 95:5 sea curada en 160℃.
Ventajas de las capas del polvo
1. Salud y protección del medio ambiente
Se omiten toda clase de añadidos filmógenos, de la dispersión, de la adherencia de soldadura, de la nivelación, anticorrosión y antis dañinos químicos líquidos del moho añadieron para alcanzar funcionamiento de la capa.
2. Transporte y almacenamiento convenientes
Las capas ordinarias contienen el agua cerca de 20-50% o el solvente, mientras que las capas del polvo son totalmente sólidas sin el agua o el solvente, que son convenientes y seguros para el transporte. Además, las capas que contienen el agua o el solvente tienden a congelar cuando la temperatura del transporte y de almacenamiento es más baja de 0 ℃. Este problema no existe en capas del polvo.
3. No se requiere ningún preservativo
En la capa líquida tradicional, hay agua y la comida bacteriana, que es fácil ser contaminado por las bacterias. Por lo tanto, para prevenir el deterioro, los preservativos deben ser añadidos, mientras que las capas del polvo del látex no tienen ninguna contaminación bacteriana y no necesitan los preservativos
4. Olor de la pintura
Comparado con el residuo de capa tradicional general del olor, esta capa puede dispersarse rápidamente, que se puede decir para desaparecer inmediatamente.
◇Características básicas:
Temporeros de curado bajos.
Propiedades mecánicas excepcionales
Buena resistencia a las sustancias químicas y a anti-amarillear fino
Agujerito libre en películas más gruesas
◇Especificaciones:

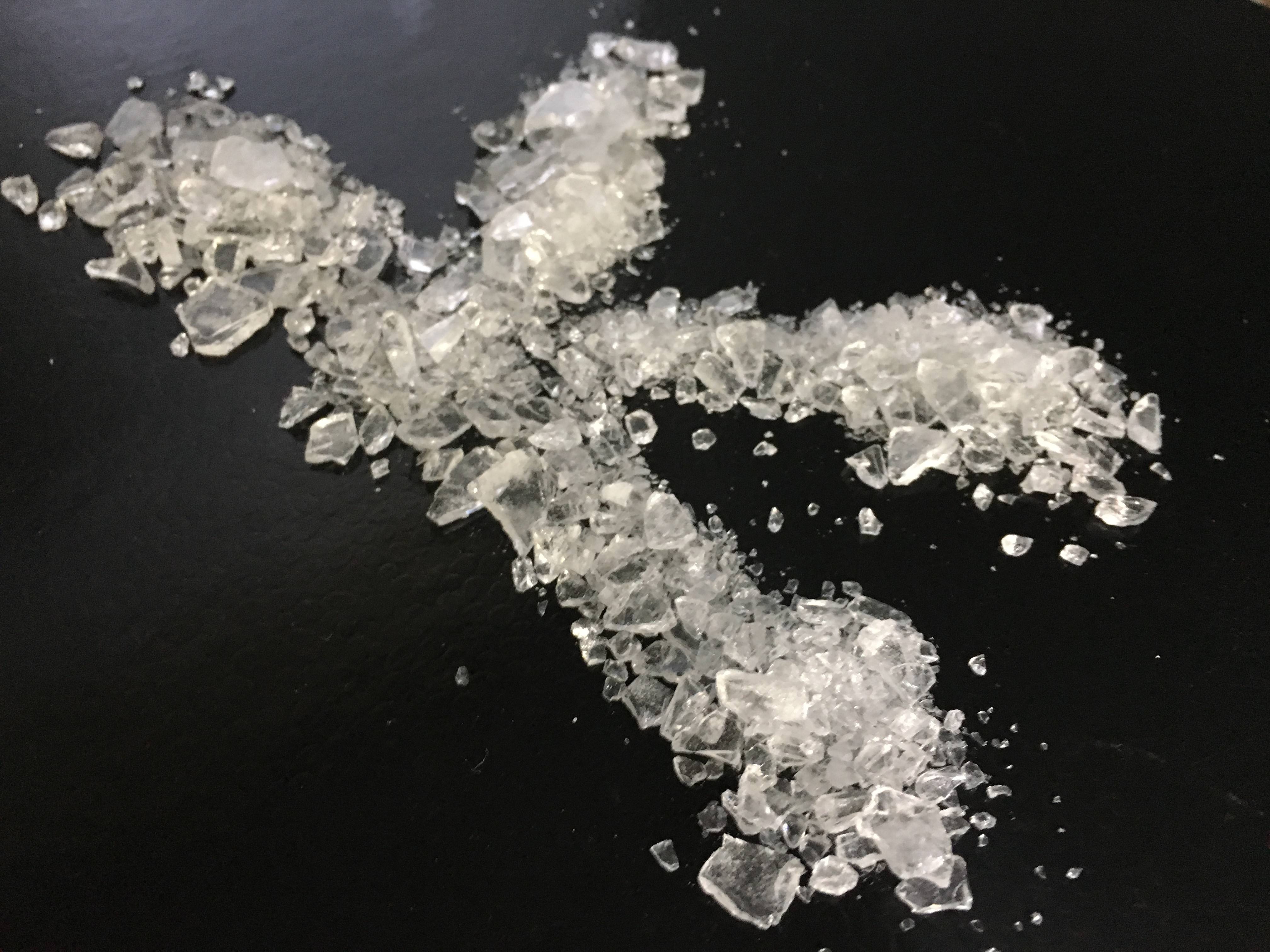

Escama amarillo claro del aspecto
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 30~34
Punto de reblandecimiento (℃): 95~105
Temporeros de cristal de la transición. (℃): ~58
Viscosidad de fusión (200℃, cono/placa, mPa·s): 3800±700
Reactividad en 180℃ (s, el 5% XL552): 180±30
◇Recomiende la formulación: NH-6563
| NH-6563 | Primid XL-552 | Llenador y pigmento | Nivelación del agente | Benzion |
| 200 | 12 | 140 | 2,4 | 1,2 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 160℃×15min.
◇Propiedades de la película:
Tiempo del gel (180℃, sec) 150~270
Fluyen (180℃, milímetro) 25~29
Lustre (60°): el ≥85%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto (los 50cm): paso
Prueba del almacenamiento (40℃, 24hr): bueno
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
