| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH8081&NH8586 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | Pulverice la capa con lustre bajo |
|---|---|---|---|
| Ventaja: | intemperización, resistencia del agua hirvienda | Propiedad: | Buena propiedad mecánica, resistencia química, estabilidad del almacenamiento |
| Ratio: | 90/10,95/5 | Curado de la condición: | 200°C/10mins |
| Resaltar: | Qualicoat mezcló la resina del poliéster,resina mezclada carboxila del poliéster,capa carboxila del polvo de TGIC |
||
Pulverice la resina NH8081&NH8586 del poliéster de la pintura para el lustre bajo de mezcla seco
◇Usos:
NH8081/NH8586 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del lustre polyester/TGIC por un procedimiento de mezcla seco. Tiene durabilidad al aire libre excelente, la adherencia excelente, la resistencia de impacto, la resistencia del rasguño, la alta dureza y buena flexibilidad.
◇Características básicas:
Película baja del lustre
Propiedades mecánicas excelentes
Buena resistencia química
Buena nivelación
Resistencia excelente del agua hirvienda
Eco-verde y favorable al medio ambiente
◇Especificaciones:
NH8081 NH8586

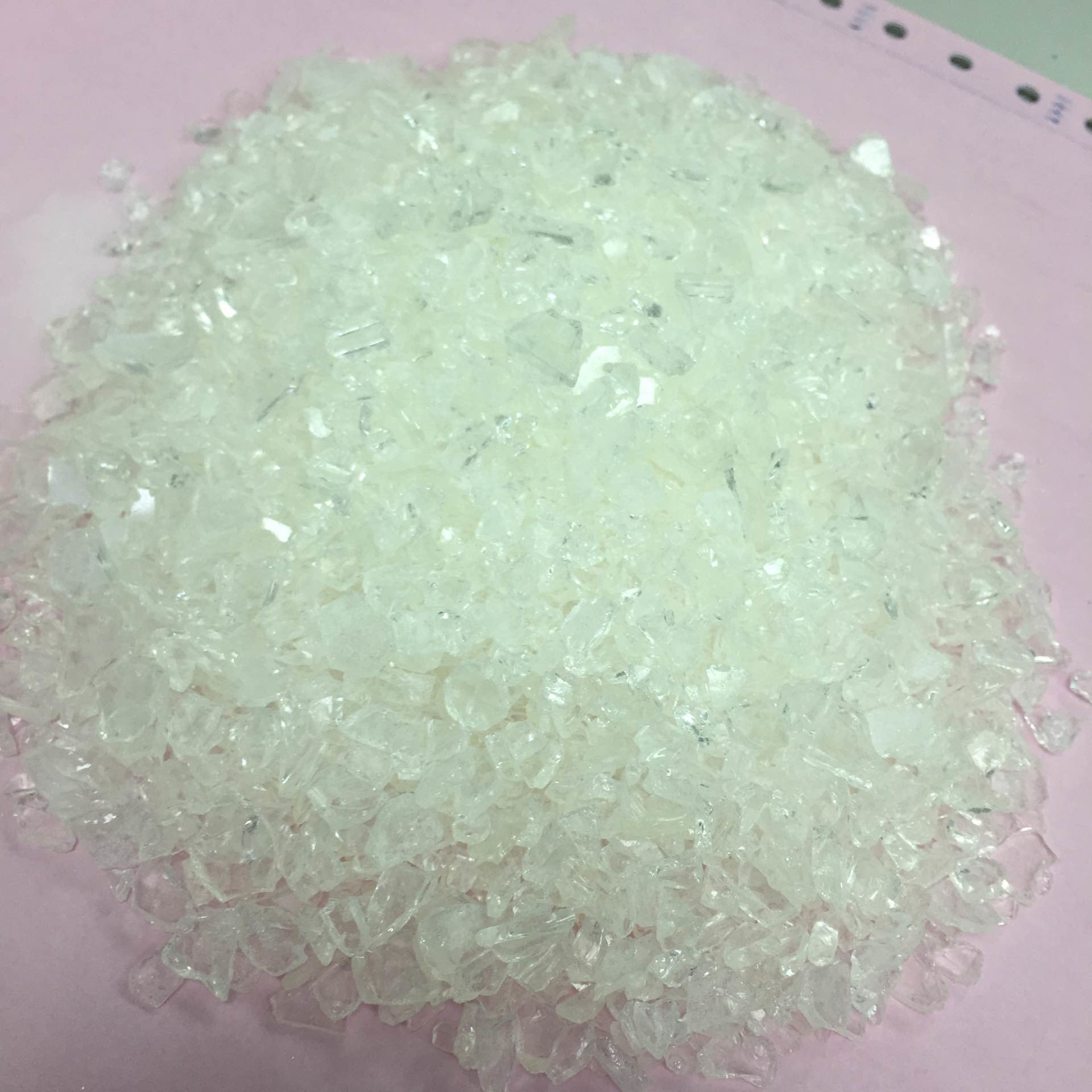

Aspecto: escama amarillo claro escama amarillo claro
Color (50%DMF): ≤2 ≤4
Número de ácido (mgKOH/g): 49~55 21~25
Punto de reblandecimiento (℃): 105~115 106~116
Temporeros de cristal de la transición. (℃): ~67 ~69
Viscosidad de fusión: 8250±1250 6900±400
(200℃, cono/placa, mPa·s)
Reactividad en 180℃ (s, TGIC): 75±25 170±50
◇Recomiende la formulación:
| Formulación | NH8081 | NH8586 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí |
| Yo | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
Mezcla I e II en el ratio de peso de 1:1 antes de moler.
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×10min
◇Propiedades de la película:
Lustre (60°): el ≤40%
Doblez (φ2mm): Paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥H
Impacto (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Kinte puso siempre a clientes en prioridad y cubriremos las necesidades de nuevos y viejos clientes con calidad excelente, servicio perfecto, el foco del 100% y la sinceridad.
Continuaremos manteniendo la filosofía del negocio de la “calidad somos la vida de la empresa, nos adherimos a la tecnología de primera clase, a la calidad de primera clase, al coste de primera clase y a la marca de primera clase”, proporcionamos servicios y las soluciones versátiles para los clientes en el país y en el extranjero, y creamos un mejor futuro.
