| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH9001&NH9508 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | polyester/TGIC | Uso: | Capa mate del polvo |
|---|---|---|---|
| Ventaja: | Propiedad mecánica excelente | Ratio: | 90/10,95/5 |
| Curado de la condición: | 200°C/10mins | ||
| Resaltar: | El Tg mezcló la resina del poliéster,90/10 resina mezclada del poliéster,90/10 resina 25kg del poliéster |
||
Resina mezclada seca NH9001&NH9508 del poliéster para Matte Powder Coating durable estupendo
Con el desarrollo cada vez mayor de la economía nacional y la mejora continua de las condiciones de vida de la gente, los requisitos para la decoración, resistencia a las inclemencias del tiempo, resistencia química, resistencia de agua y manchar la resistencia de capas son más altos y más altos, así que la demanda para las capas estupendas del polvo del impermeable está aumentando día a día.
Como prolongado fabricante de resina del poliéster para las capas del polvo, Kinte tiene décadas de experiencia de la investigación en capas mates durables estupendas del polvo.
◇Usos:
NH9001/NH9508 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del lustre polyester/TGIC por un procedimiento de mezcla seco.
◇Características básicas:
Nivelación excelente
Resistencia de alteración por los agentes atmosféricos excelente
Propiedades mecánicas excelentes
Buena resistencia química
Buena estabilidad del almacenamiento
◇Especificaciones:
NH9001 NH9508

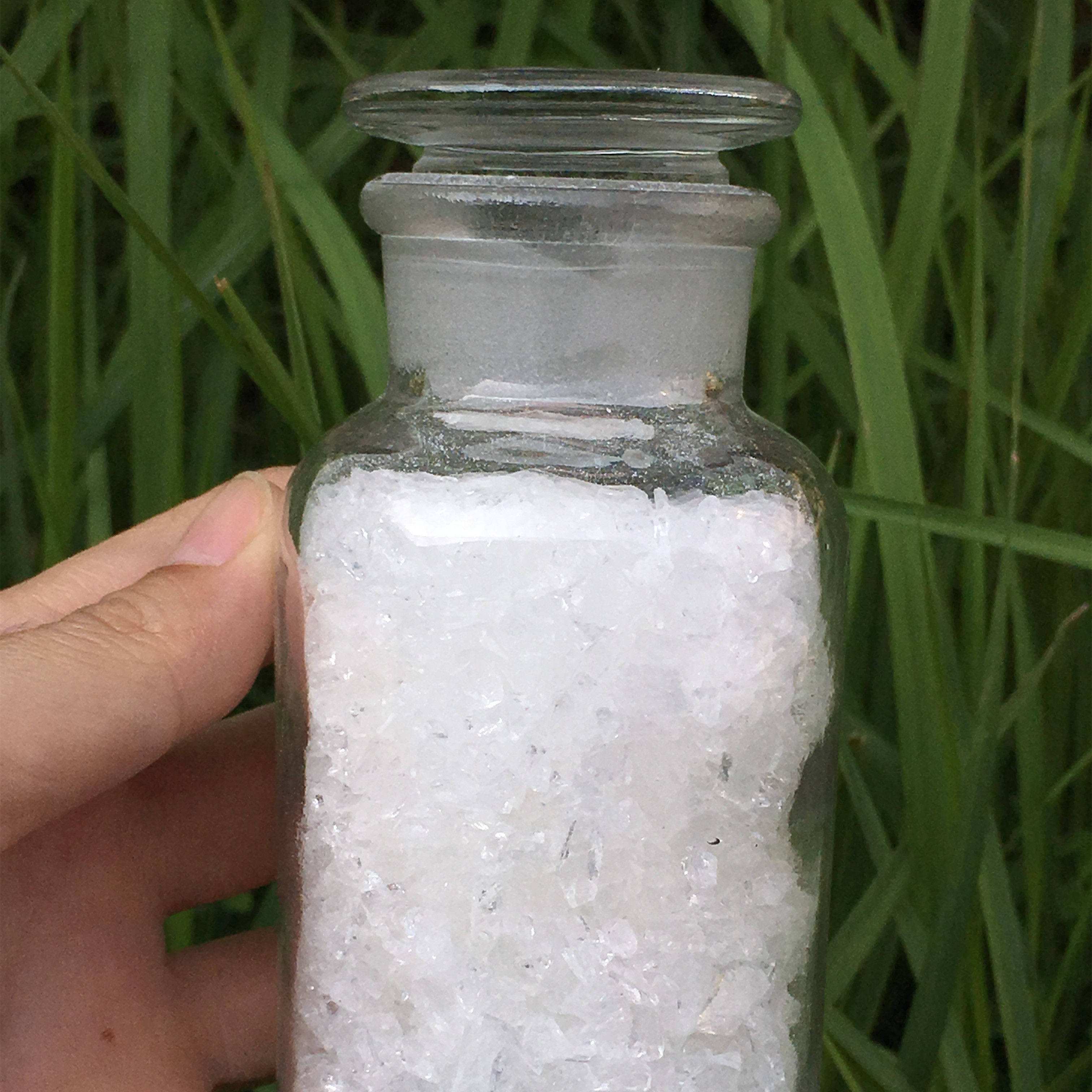

Aspecto: escama amarillo claro escama amarillo claro
Color (50%DMF): ≤3 ≤2
Número de ácido (mgKOH/g): 46~54 19~25
Punto de reblandecimiento (℃): 103~113 103~113
Temporeros de cristal de la transición. (℃): ~65 ~63
Viscosidad de fusión: 5100±800 5000±500
(200℃, cono/placa, mPa·s)
Reactividad en 180℃ (s, TGIC): 50±25 330±60
◇Recomiende la formulación:
| Formulación | NH9001 | NH9508 | TGIC | Llenador y pigmento | Nivelación del agente | Benjuí |
| Yo | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14 | 200 | 3 | 1,5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
Mezcla I e II en el ratio de peso de 1:1 antes de moler.
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 200℃×10min
◇Propiedades de la película:
Lustre (60°): el ≤40%
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥2H
Impacto directo (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Kinte ha introducido en varias ocasiones tecnología avanzada en la industria, con el equipo de producción avanzado, instrumentos de prueba y talentos técnicos de alta calidad; Cubriremos las necesidades de nuevos y viejos clientes con calidad excelente y servicio perfecto.
