| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat,ISO90001,ISO14000 |
| Número de modelo: | NH6688, NH6381 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, envase de 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de HAA | Uso: | resina del polvo del uso al aire libre |
|---|---|---|---|
| Propiedad: | Respetuoso del medio ambiente | Propiedades: | lustre bajo |
| tarifa del agente: | 96/4,3/7 | Ventaja: | Propiedades excelentes del mecánico |
| Resaltar: | 96/4 resina mezclada del poliéster,HAA mezcló la resina del poliéster,Resina del poliéster de HAA para el uso al aire libre |
||
Resina durable del poliéster para la capa seco-mezclada del polvo en el curado de la baja temperatura
Usos:
NH6381/NH6688 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del poliéster/del primid del lustre por procedimiento de mezcla seco.
Características básicas:
Película baja del lustre
Propiedades mecánicas excelentes
Buena nivelación, buena estabilidad del almacenamiento
Buena resistencia química, anti-amarilleando muy bien
Especificaciones:
NH6381 NH6688

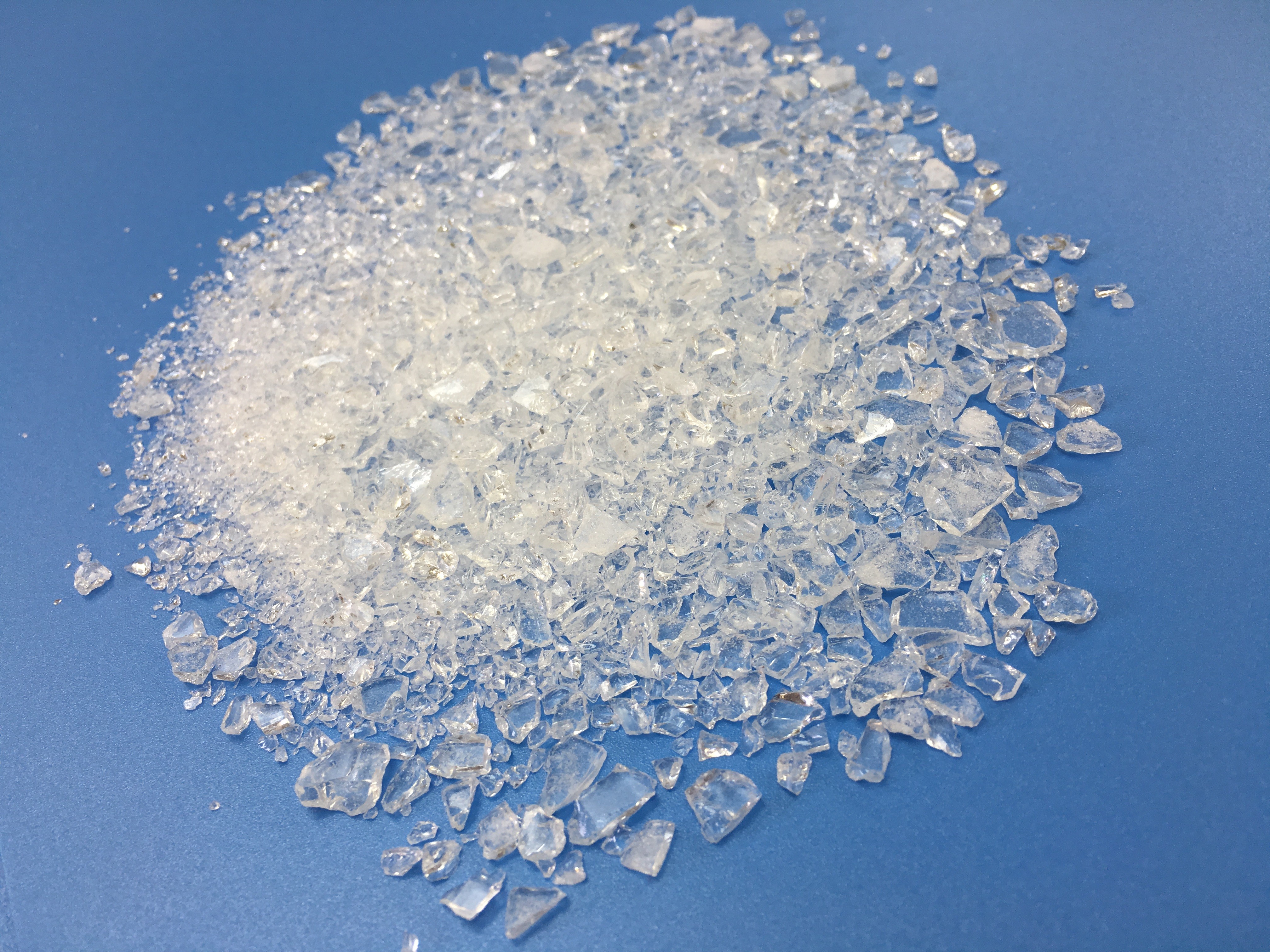

Escamas amarillo claro de las escamas amarillo claro del aspecto
Color (50%DMF): ≤3 ≤3
Número de ácido (mgKOH/g): 47~54 19~24
Punto de reblandecimiento (℃): 98~118 100~110
Temporeros de cristal de la transición. (℃): ~56 ~58
Viscosidad de fusión: 2800±1000 5600±800
(200℃, cono/placa, mPa·s)
Reactividad en 180℃ (s, XL-552): 90±30 250±30
Recomiende la formulación:
| Formulación | NH6381 | NH6688 | T-105 | Llenador y pigmento | Nivelación del agente | Benjuí |
| Yo | 200 | — | 15 | 150 | 2,4 | 1,2 |
| II | — | 200 | 7,5 | 150 | 2,4 | 1,2 |
Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
Pieza extrudada de mezcla I e II con 1:1 del ratio de peso antes de moler.
Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~80μm
Degreased laminó 0.5m m de acero
Curado del requisito: 180℃×15min
Propiedades de la película:
Lustre (60°): el ≤40%
Doblez (φ2mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥ 1H
Resistencia de impacto directa: paso 50kg·cm
Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Kinte es el primer fabricante en China para investigar y para producir la capa prepintada para los equipos de rociadura.
La velocidad rápida continua de la producción puede alcanzar 80m/min que supere la misma clase de Euramerican con 40m/min. Nuestra tecnología alinea los tops en China y está en nivel avanzado por todo el mundo.
