| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6566 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | A baja temperatura. capa del polvo de la curación |
|---|---|---|---|
| Ventaja: | A baja temperatura. y curación rápida | Tarifa: | 95/5 |
| Curado de la condición: | 150°C/15mins o 180°C/6mins | Propiedad: | Buen funcionamiento mecánico, resistiendo a resistencia |
| Resaltar: | Poliéster de HAA,poliéster de curado rápido de HAA,Resina Thermoset del poliéster de HAA |
||
Baja temperatura y resina de curado rápida NH6566 de HAA del poliéster para la pintura del polvo de Primid
◇Usos:
NH6566 es una resina carboxila saturada del poliéster para el sistema de capa del polvo del poliéster/del primid en el ratio 95: 5.
◇Características básicas:
Curado de la baja temperatura (155℃×15min o 180℃×6min)
Buen funcionamiento mecánico
Buena resistencia de alteración por los agentes atmosféricos
Estabilidad superior del almacenamiento
◇Especificaciones:

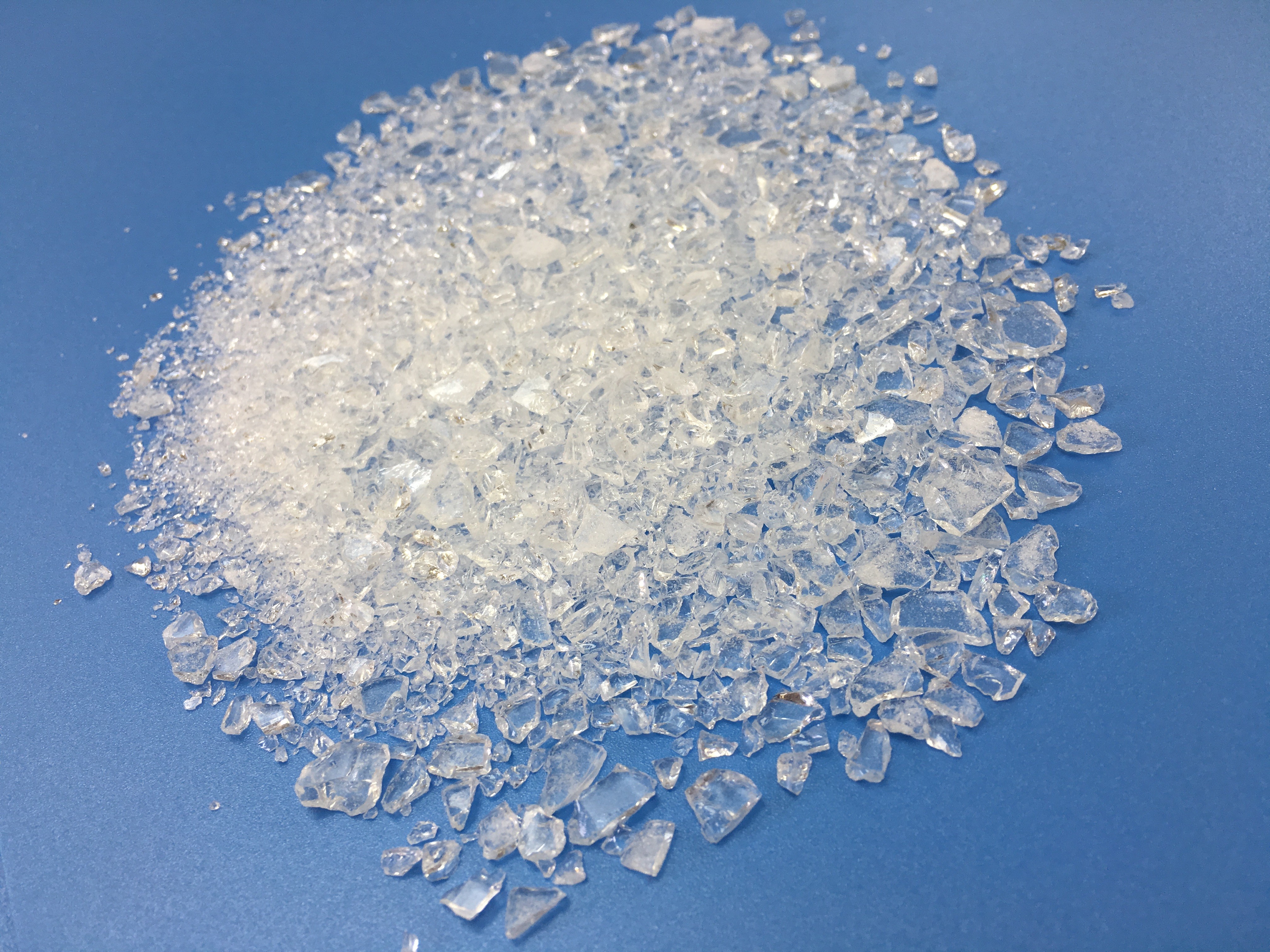

Appearanc: escama transparente blanca o amarillo claro
Color (50%DMF): máximo: 3
Número de ácido (mgKOH/g): 32~38
Punto de reblandecimiento (℃): 100~110
Temporeros de cristal de la transición. (℃): ~57
Viscosidad de fusión (200℃, cono/placa, mPa·s): 4600±1000
Reactividad en 180℃ (s, el 5% T105): 120~300
◇Recomiende la formulación: NH6566-T105
| NH-6566 | T105 | Filler&pigment | Agente del flujo | Benjuí | 701 | 703 |
| 566 | 30 | 380 | 10 | 3 | 3 | 4 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film: los 60~80μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 155℃×15min o 180℃×6min
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 90~300
Fluya (180℃, milímetro): 22~28
Lustre (60°): el ≥85%.
Doblez (φ1mm): Paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (los 50cm): paso
◇Empaquetado: Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones:
El Al que las resinas del poliéster podrían ser modifica para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
La consistencia y la estabilidad de productos se garantizan con la inspección rigurosa de la calidad
El servicio es la vida de la empresa, calidad es la base de la empresa.
