| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH8001&NH8505 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | Capa del polvo con el lustre 25%-40% |
|---|---|---|---|
| Ventaja: | Mezcla seca, buen flujo y el amarillear anti | Propiedad: | Buena propiedad mecánica, resistencia química, intemperización, estabilidad del almacenamiento |
| Ratio: | 90/10,95/5 | Curado de la condición: | 200°C/10mins |
| Resaltar: | resina mezclada curación del poliéster 10mins,Resina mezclada lustre del poliéster del 25%,Polvo mezclado del poliéster de TGIC |
||
Pulverice la resina del poliéster de la pintura con Seco-mezclado para el lustre 25-40%
◇Usos:
NH8001/NH8505 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del lustre polyester/TGIC por un procedimiento seco de la mezcla.
El equilibrio entre la alta nivelación, la alta resistencia a las inclemencias del tiempo y propiedades mecánicas de la capa del polvo fue solucionado con el diseño de estructura molecular del producto, la investigación de monómeros y de añadidos y el estudio de la cinética de la síntesis;
En este modelo, actualizamos la fórmula para alcanzar el equilibrio entre la alta nivelación, la resistencia a las inclemencias del tiempo y propiedades mecánicas de las capas del polvo.
◇Características básicas:
Buena nivelación
Propiedades mecánicas excelentes
Buena estabilidad del almacenamiento
Buena resistencia química y el anti-amarillear fino
Buena resistencia de alteración por los agentes atmosféricos
◇Especificaciones:
NH8001 NH8505

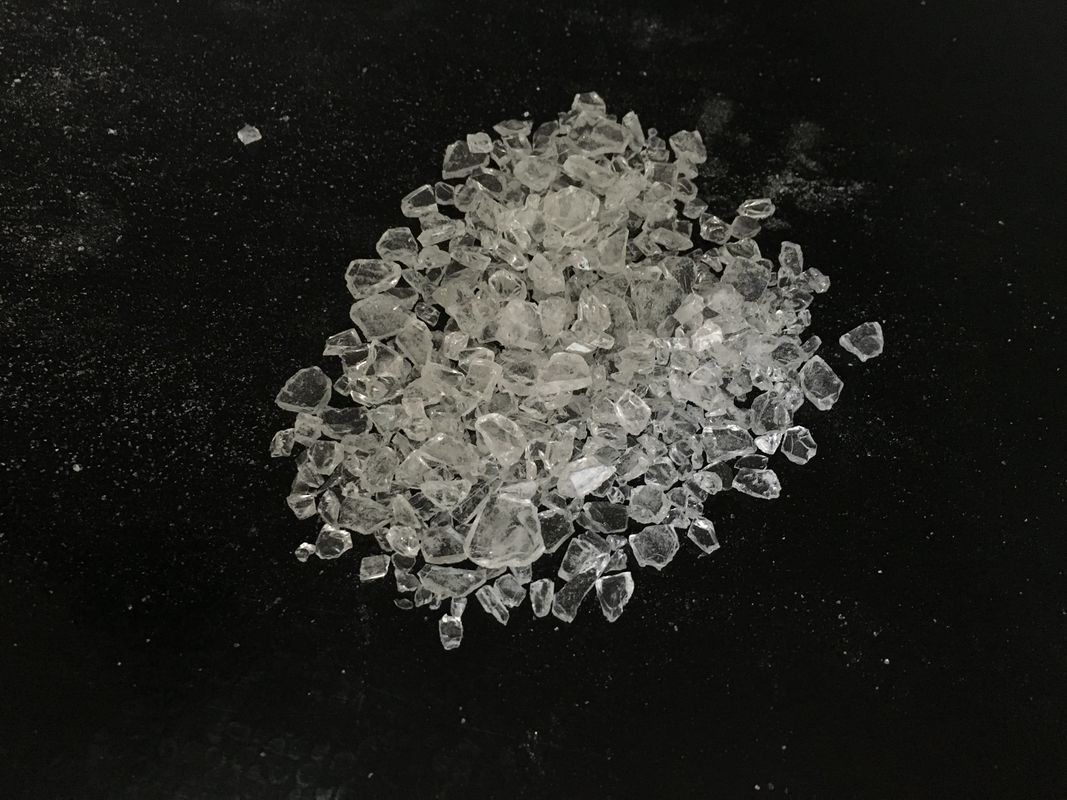

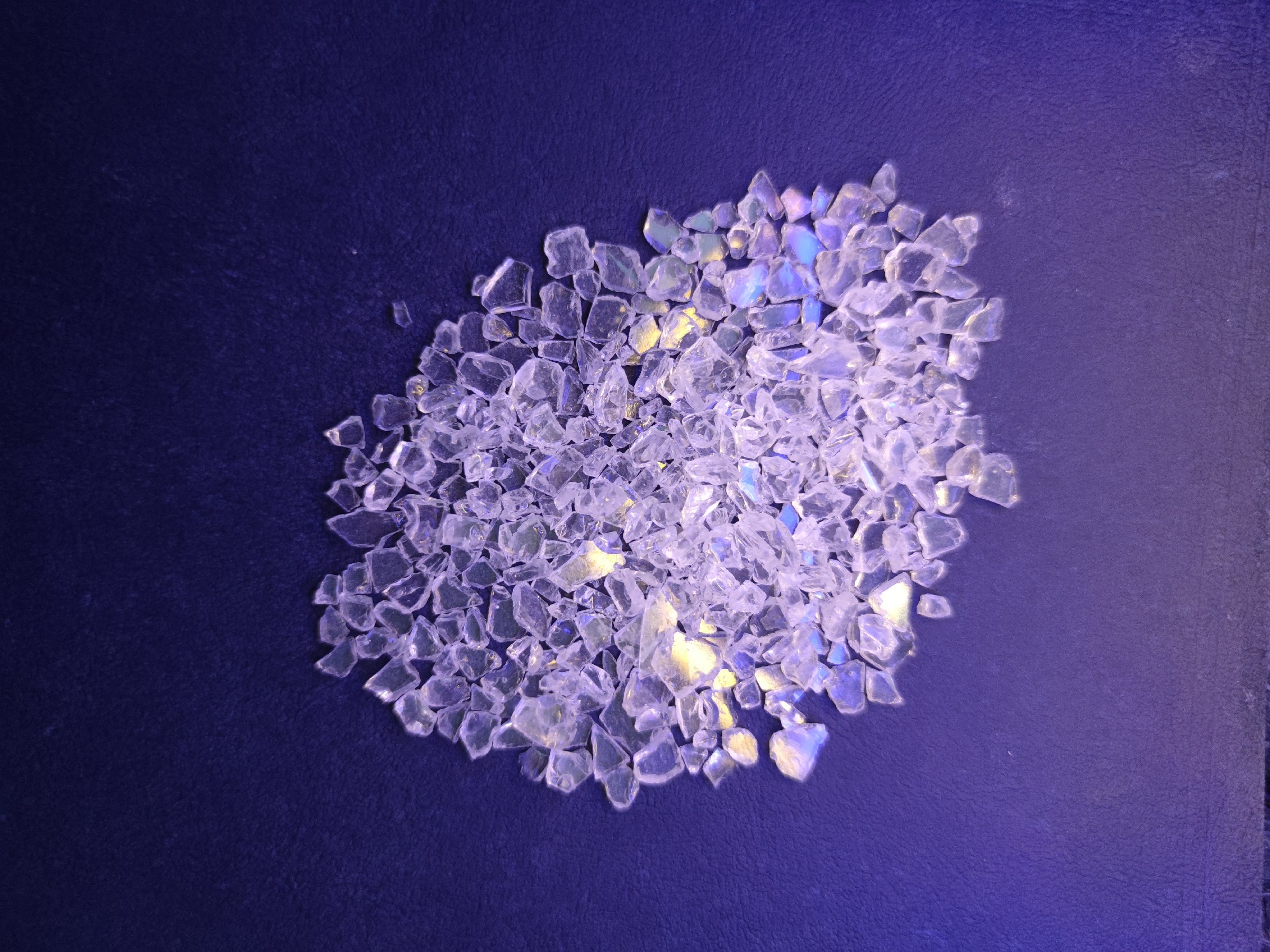

Aspecto: escama amarillo claro escama amarillo claro
Color (50%DMF): ≤2 ≤2
Número de ácido (mgKOH/g): 48~54 19~24
Punto de reblandecimiento (℃): 100~110 103~113
Temporeros de cristal de la transición. (℃): ~62 ~62
Viscosidad de fusión: 3500±800 6250±1250
(200℃, cono/placa, mPa·s)
Reactividad en 180℃: 80±30 400±120
(s, 10, el 5% TGIC)
◇Recomiende la formulación:
| Formulación | NH8001 | NH8505 | TGIC | Llenador y pigmento | Nivelación del agente | Benzion |
| Yo | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14,2 | 200 | 3 | 1,5 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
La mezcla saca yo e II con 1:1 del ratio de peso antes de moler.
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~80μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 180℃×20min o 200℃×10min
◇Propiedades de la película:
Lustre (60°): el ≤40%
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto directo (los 50cm): paso
◇Empaquetado:
Bolsos del PE, N.W. 25KG±0.1KG/bolso
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
