| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| Número de modelo: | NH6358 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80.000 toneladas/año |
| Especificación: | Curación de HAA | Uso: | Pulverice la capa para una película más gruesa |
|---|---|---|---|
| Ventaja: | Agujerito libremente | Tarifa: | 93/7 |
| Curado de la condición: | 190°C/10mins | Propiedad: | Propiedad mecánica excelente, el amarillear anti, intemperización y vida útil |
| Resaltar: | Resina del poliéster de HAA para la capa del polvo,resina de epoxy del poliéster para la capa del polvo,Resina del poliéster de HAA |
||
La resina libre del poliéster del agujerito HAA con las propiedades mecánicas excepcionales requirió una película más gruesa
◇Usos:
NH-6358 es una resina carboxila saturada del poliéster diseñada para la capa del polvo de Primid XL 552 del 93:7, con
propiedades mecánicas excepcionales
◇Características básicas:
Weatherablity durable, propiedades mecánicas excepcionales, anti-amarilleando muy bien,
Agujerito libre en películas más gruesas, y estabilidad superior del almacenamiento.
◇Especificaciones:

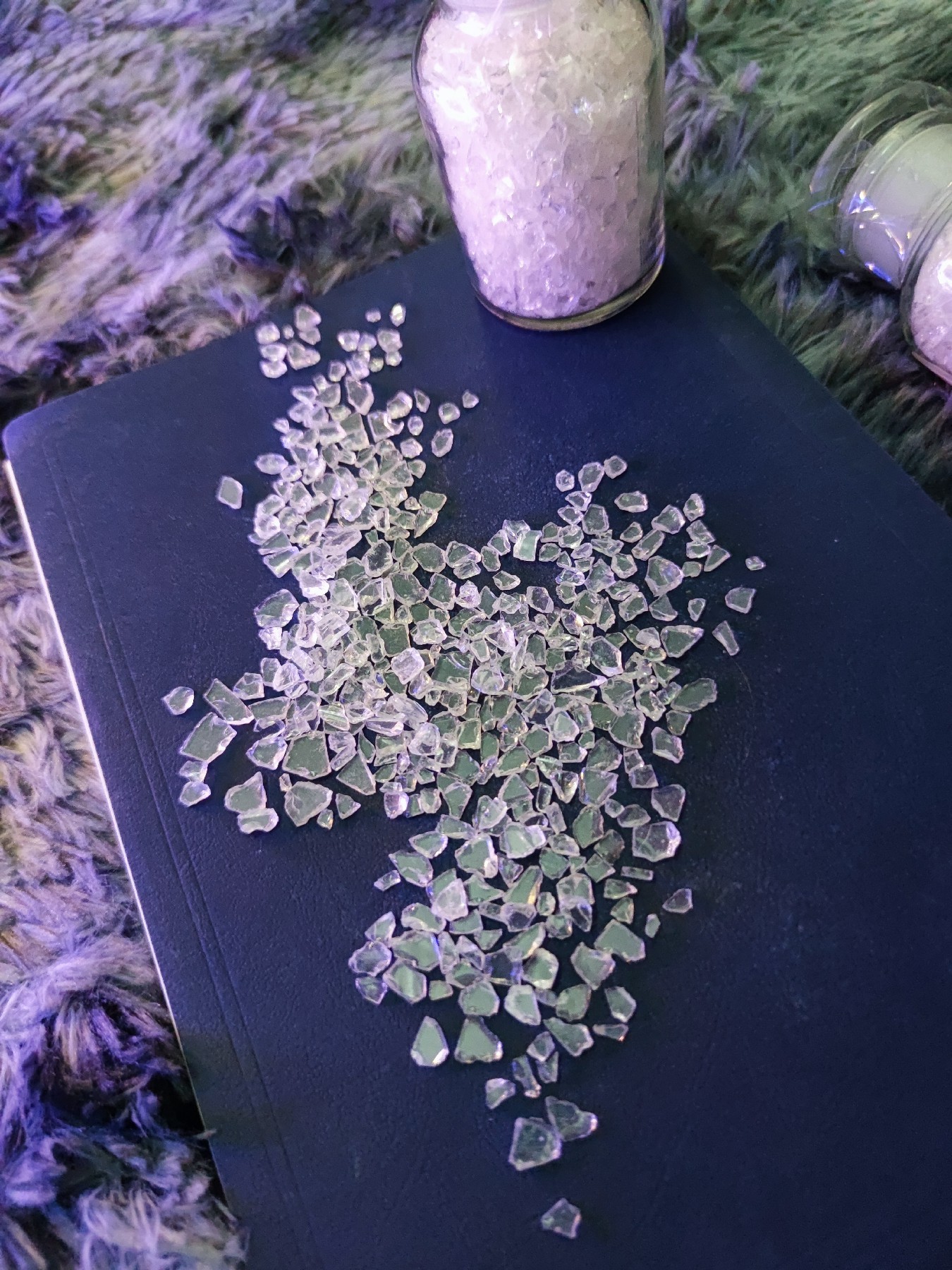

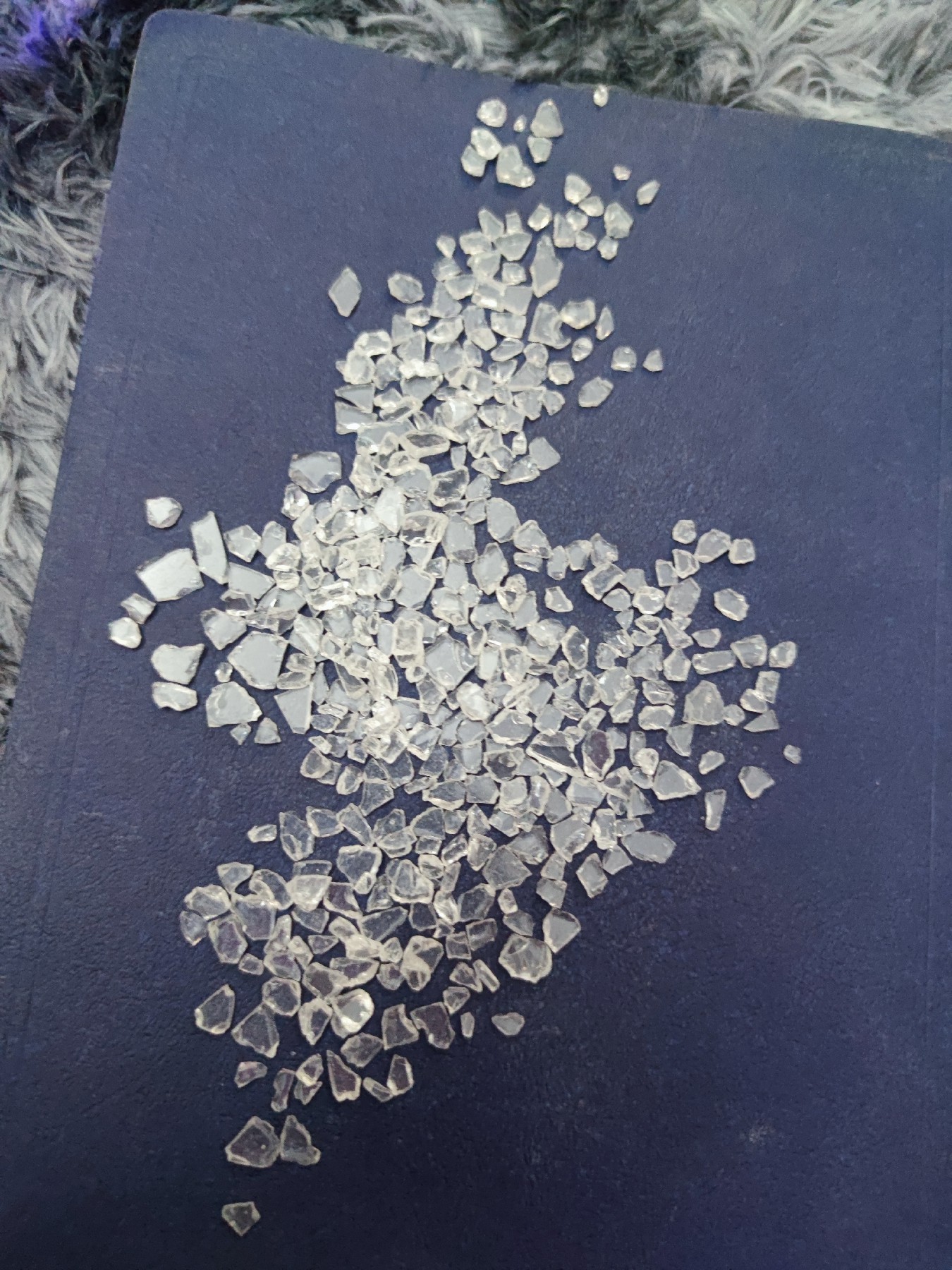

Aspecto: escama amarillo claro
Color (50%DMF): máximo: 2
Número de ácido (mgKOH/g): 30~35
Punto de reblandecimiento (℃): 100~110
Temporeros de cristal de la transición. (℃): ~60
Viscosidad de fusión (200℃, cono/placa, mPa·s): 3800±500
Reactividad en 180℃ (s, el 5% T-105): 180±40
◇Recomiende la formulación: NH-6358
| NH-6358 | XL552 | Llenador y pigmento | Nivelación del agente | Benzion |
| 200 | 12 | 140 | 2,4 | 1,2 |
◇Condición de la protuberancia:
extrusor del Dos-tornillo
Zona I: 90~110℃ Zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
◇Condición del uso:
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~100μm
Degreased laminó 0.5m m de acero
◇Curado del requisito: 190℃×10min.
◇Propiedades de la película:
Tiempo del gel (180℃, sec): 120~220
Fluyen (180℃, milímetro) 23~27
Lustre (60°): el ≥85%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: 1H
Impacto (los 50cm): paso
Prueba del almacenamiento (40℃, 24hr): bueno
Observaciones: todas las resinas del poliéster podrían ser modifican para requisitos particulares a la No-lata (a), quemadores de gas antis (G), arma del tribo (T) y el antialgas (F)
Según estadísticas de industria, en 2014, la salida de la resina del poliéster de KINTE alineaba tercero en la industria nacional, sintiendo bien a una marca bien conocida y a un líder técnico en el campo de la resina del poliéster para las capas del polvo en China.
La cuota de mercado en provincia de Guangdong excede del 50%, y el volumen de ventas alinea los dos superiores en China, y se exporta a Asia sudoriental, el Medio Oriente, Rusia y otras regiones y países.
