| Lugar de origen: | CHINA |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | Qualicoat ,ISO90001 ,ISO140000 |
| Número de modelo: | HH2652 |
| Cantidad de orden mínima: | 500KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25kg/PE bolso, 875KG/PALLET, envase de 17,500KG/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T, L/C, D/P |
| Capacidad de la fuente: | 80,000tons/year |
| Especificación: | Curación de TGIC | Uso: | polvo interior del uso |
|---|---|---|---|
| Propiedad: | Buena nivelación, temperatura de curado baja | tarifa del agente: | 50/50 |
| Aplicar sobre: | Los muebles utilizaron el polvo | ||
| Resaltar: | Baja temperatura que cura el poliéster tgic,Poliéster tgic de la buena dureza,Resina Thermoset del poliéster de Tgic |
||
HH2562 es una resina carboxila del poliéster diseñada para que las capas híbridas de 50/50 polvo sean curadas en 160℃.
Buena nivelación, buenas propiedades mecánicas
Funcionamiento químico excelente
Temperatura de curado baja

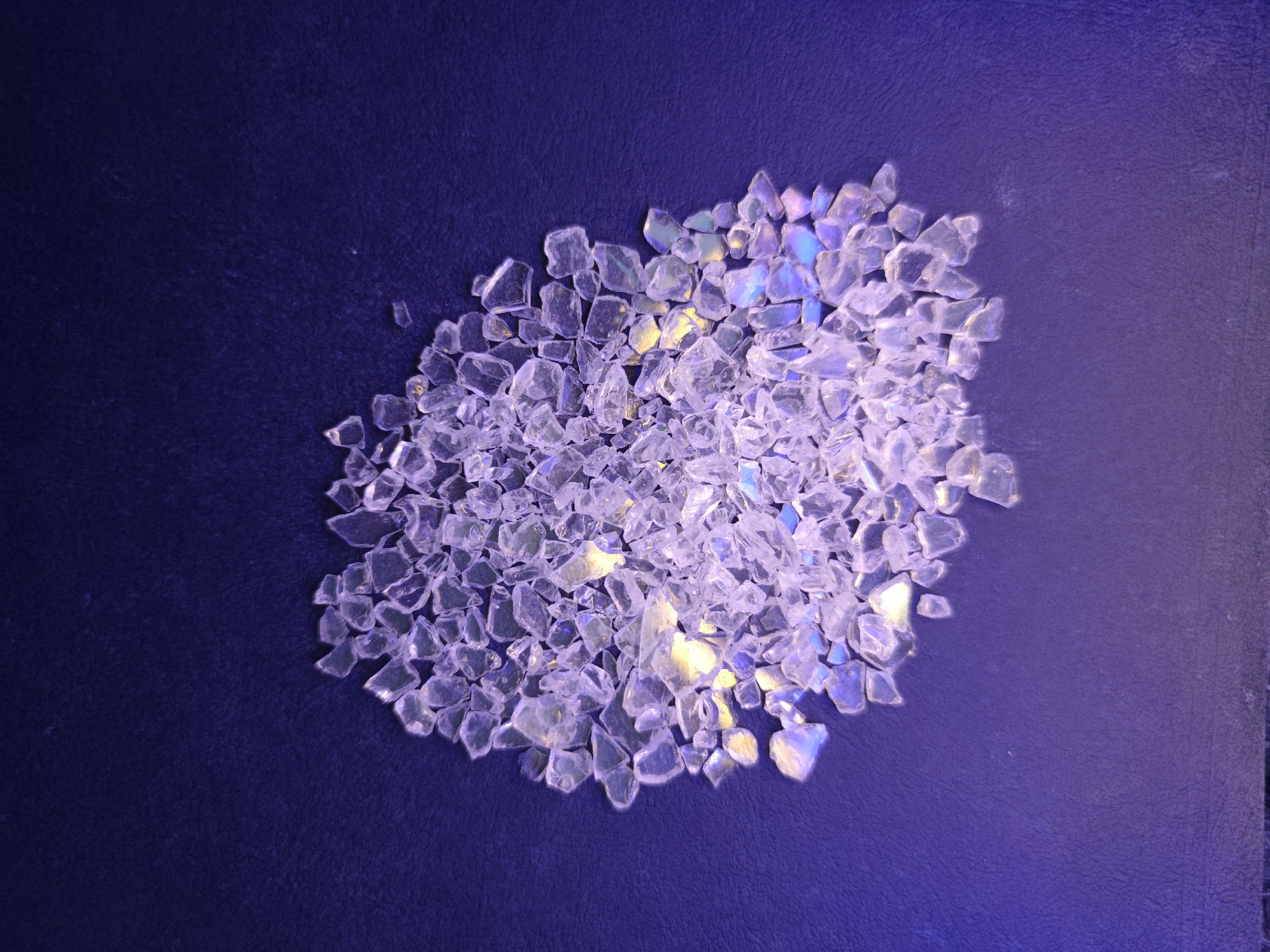

Escamas transparentes blancas o amarillas claras del aspecto
Color (50%DMF) máximo: 3
Número de ácido (mgKOH/g): 68~75
Punto de reblandecimiento (℃) 95~105
Temporeros de cristal de la transición. (℃) 45~60
Viscosidad de fusión (ICI, mPa·s/200℃): 1500~3500
Reactividad en 180℃ (s, epóxido del 50%): 50~150
| HH-2562 | E12 | Llenador y pigmento | Nivelación del agente | Benjuí | 701 |
| 300 | 300 | 383 | 8 | 4 | 5 |
Zona I: 90~110℃ zona II: 110~120℃
Velocidad de la revolución: 500~1200rpm
Fineza del polvo: <100μm
Barnizado electrostático con: 40~70KV
Espesor del film de capa: los 50~70μm
Degreased laminó 0.5m m de acero
Curado del requisito: 160℃×15-20min
Tiempo del gel (180℃, sec): 60~160
Flujo horizontal (180℃, milímetro): 21~26
Lustre (60°): el ≥90%
Doblez (φ1mm): paso
Pegamento (1m m, grado): 0
Dureza del lápiz: ≥1H
Impacto (directo, reserva): paso 50kg·cm
Bolsos del PE, peso neto 25kg±0.1kg/bolso
extrusor del Dos-tornillo
