| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número de modelo: | NH6586-2 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, T/T, D/P |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del sistema: | 95/5 poliéster Primid | Curado de la condición: | 180℃×10min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 30-36 | Viscosidad (mPa·s/200℃): | 3600±700 |
| Punto de reblandecimiento (℃): | 95~105 | Temporeros de cristal de la transición. (℃): | ~ 59 |
| Propiedades: | Nivelación excelente, buena resistiendo a resistencia | Uso: | Para la capa del polvo de Primid XL 552 del 95:5 |
| Resaltar: | 95/5 resina saturada del poliéster de HAA,Resina anti del poliéster de HAA que amarillea |
||
95/5 resina saturada del poliéster, resina del poliéster de HAA con bueno Anti-amarilleando funcionamiento
◎Introducción
NH-6586-2 es una resina carboxila saturada del poliéster diseñada para que la capa del polvo de Primid XL 552 del 95:5 sea curada en 180℃.
Actualmente, los agentes endurecedores usados en capas del polvo del poliéster son principalmente el isocianurato del triglycidyl (TGIC) y el β-hydroxyalkylamide (HAA). Sin embargo, el problema de salud de la alergia de la piel causado por TGIC ha atraído cada vez más la atención, y el uso de TGIC se ha restringido o ha estado prohibido en muchos países y regiones debido a la toxicidad de la mutagénesis genética. Por lo tanto, la mayoría de la gente ha dado vuelta a su atención al agente endurecedor de HAA. Los agentes endurecedores de HAA ahora se han convertido rápidamente y convertirse en el agente endurecedor principal para los polvos del poliéster.
◎Características básicas
Buena resistencia de alteración por los agentes atmosféricos
Nivelación excelente
Propiedades mecánicas excelentes
El buen anti-amarillear
Buena estabilidad del almacenamiento
◎Recomiende la formulación: NH-6586-2/HAA
| NH-6586-2 | XL-552 | Llenador | Agente del flujo | Benjuí | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Especificaciones I:
| Aspecto | Escamas transparentes blancas o amarillas claras |
| Color (el 50% DMF) | máximo: 2 |
| Número de ácido (mgKOH/g) | 30~36 |
| Punto de reblandecimiento (℃) | 95~105 |
| Temporeros de cristal de la transición. (℃) | ~59 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 3600±700 |
| Reactividad en 180℃ (s, el 5% XL552) | 180±80 |
| Curado del requisito | 180℃×10min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 180~300 |
| Flujo horizontal (180℃, milímetros) | 26~30 | |
| Lustre (60°) | el ≥85% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Más códigos:
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | Buena estabilidad del almacenamiento, propiedades mecánicas excelentes y buena durabilidad al aire libre. |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | Flujo muy bueno, propiedades mecánicas excelentes y agujerito libres en películas gruesas. |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | Flujo excepcional, propiedades mecánicas excelentes, eficacia económica. |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | ¡! 59 | 280-480 | Buena estabilidad del almacenamiento y propiedades mecánicas, buena durabilidad al aire libre y flujo. |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | Estabilidad excelente del almacenamiento y propiedades mecánicas, buena durabilidad al aire libre y flujo. |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | Conveniente para los productos industriales generales. Demanda baja del endurecedor, buen flujo y agujerito libres en películas gruesas. |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

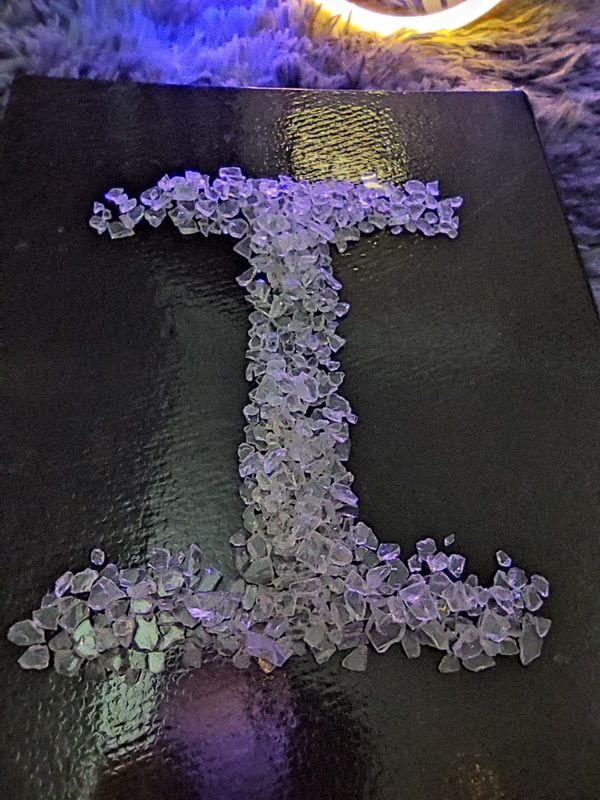

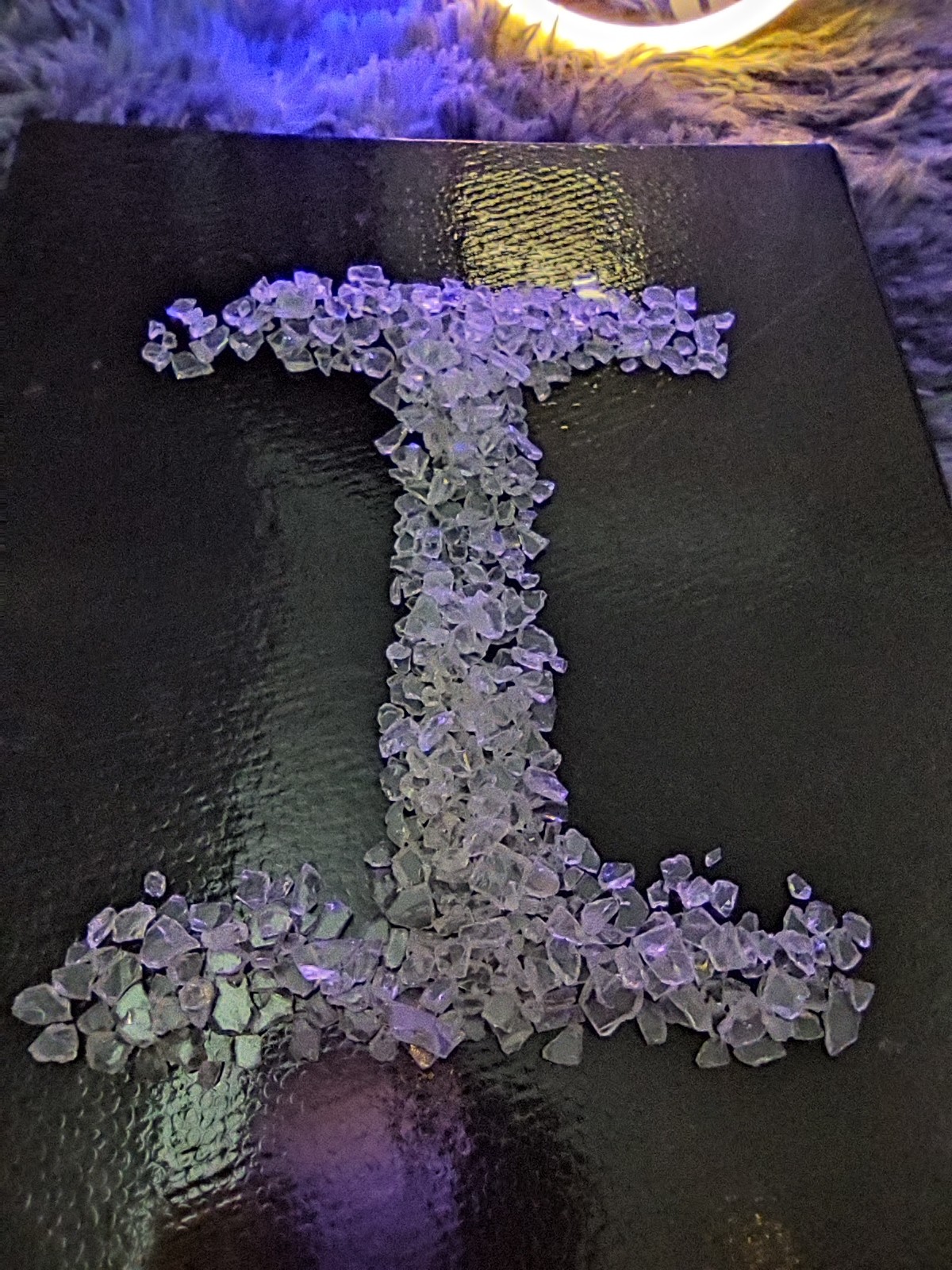

◎Demostración del producto:
