| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | NH6582-2 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del tipo: | Poliéster/Primid en 95:5 del ratio | Tiempo de curado: | 180℃×10min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 30~35 | Viscosidad (mPa·s/200℃): | 4600~6000 |
| Punto de reblandecimiento (℃): | 100~110 | Temporeros de cristal de la transición. (℃): | ~61 |
| Propiedades: | Propiedades mecánicas excelentes | Uso: | Para la capa del polvo de Primid XL 552 del 95:5 |
| Resaltar: | Resina del poliéster HAA,180 resina de la curación HAA del grado,Primid pulveriza la resina de capa de HAA |
||
95/5 resina del poliéster HAA, curación de 180 grados con buen Anti-amarillear para la capa del polvo de Primid
◎Introducción
NH-6582-2 es una resina carboxila saturada del poliéster diseñada para que la capa del polvo de Primid XL 552 del 95:5 sea curada en 180℃.
Las capas del polvo son capas sólidas de la resina sintética del polvo integradas por resinas, pigmentos, llenadores, y añadidos sólidos. Diferente de capas solvente-basadas comunes y de capas a base de agua, su entorno de dispersión es no solvente y agua, sino aire. Tiene las características de ninguna contaminación, formación de la película del 100%, y consumo de energía baja solventes. Sin embargo, las capas del polvo son la formación propensa del agujerito comparada a las capas líquidas, que afecta a funcionamiento de la película y a funcionamiento. Para solucionar el problema de agujeritos, el benjuí se utiliza para desgasificar, pero mientras que el benjuí elimina agujeritos, es también fácil causar amarillear de la película de la pintura.
Mientras que NH-6582-2 puede solucionar los dos problemas antedichos, no habrá agujeritos durante la formación de la película, y también tiene bueno anti-amarilleando funcionamiento.
◎Características básicas
Propiedades mecánicas excelentes
El buen anti-amarillear
Agujerito libre en películas gruesas
Buena estabilidad de alteración por los agentes atmosféricos de la resistencia y del almacenamiento
◎Recomiende la formulación: NH-6582/HAA
| NH-6582 | Primid XL-552 | Llenador y pigmento | Nivelación del agente | Benjuí | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎Especificaciones I
| Aspecto | Escamas transparentes blancas o amarillo claro |
| Color (el 50% DMF) | máximo: 2 |
| Número de ácido (mgKOH/g) | 30~35 |
| Punto de reblandecimiento (℃) | 100~110 |
| Temporeros de cristal de la transición. (℃) | ~61 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 5400±800 |
| Reactividad en 180℃ (s, el 5% XL552) | 185±35 |
| Curado del requisito | 180℃×10min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Tiempo del gel (180℃, sec) | 120~200 |
| Flujo horizontal (180℃, milímetros) | 23~27 | |
| Lustre (60°) | el ≥85% | |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Más código
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | Buena estabilidad del almacenamiento, propiedades mecánicas excelentes y buena durabilidad al aire libre. |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | Flujo muy bueno, propiedades mecánicas excelentes, y agujerito libre en películas gruesas. |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | Flujo excepcional, propiedades mecánicas excelentes, effeciency del coste. |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | Buena estabilidad del almacenamiento, flujo excelente y propiedades mecánicas. |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | Estabilidad excelente del almacenamiento y propiedades mecánicas, buena durabilidad al aire libre y flujo. |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

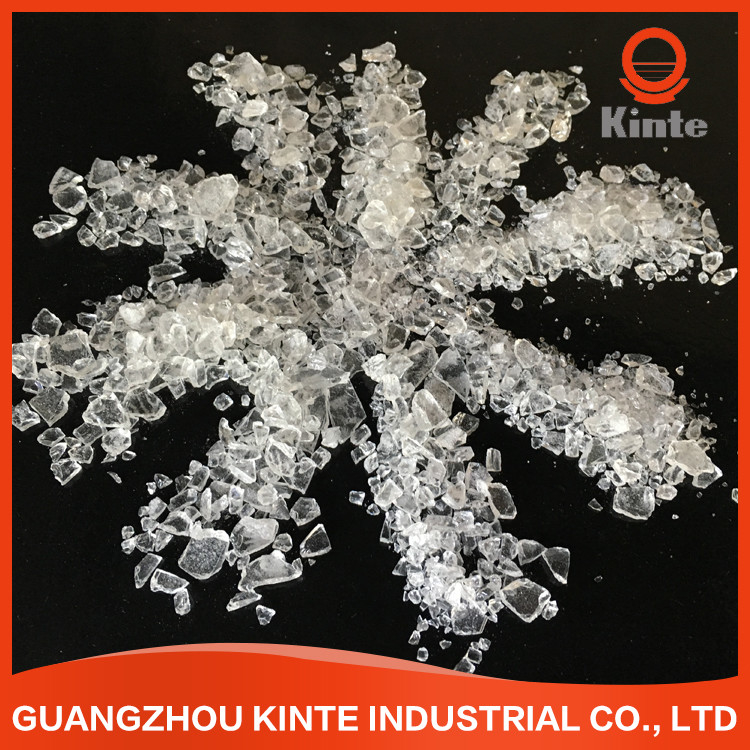

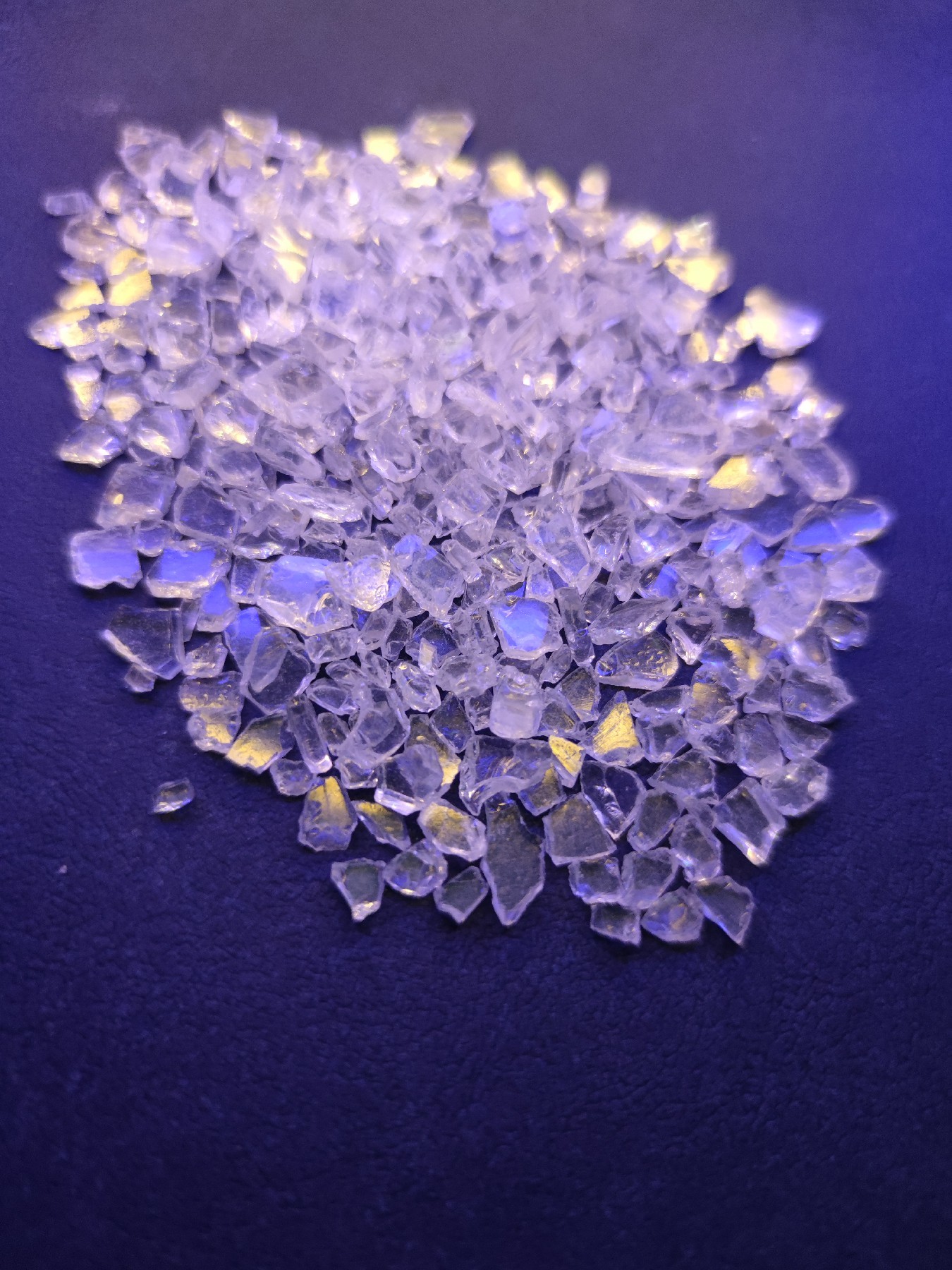

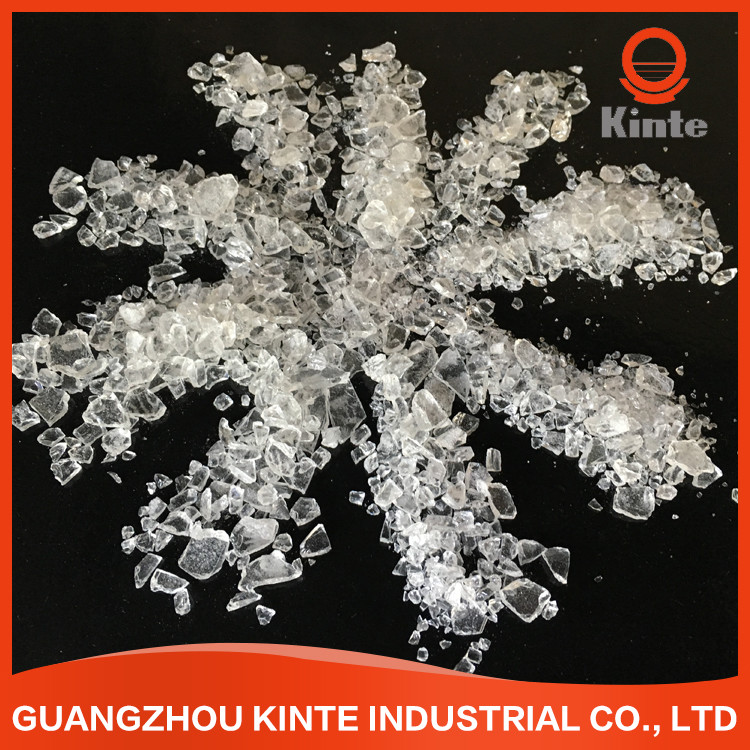

◎Demostración del producto
