| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | NH8003 Y NH8606 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo de producto: | Seco-mezclado | Tipo de la curación: | Curado de TGIC |
|---|---|---|---|
| Ratio: | 90/10 y 96/4 | Tiempo de curación: | 200℃×10min |
| Propiedades: | Buena nivelación y buena durabilidad al aire libre | Uso: | Para la capa del polvo de la impresión de la transferencia de calor |
| Número de ácido (mgKOH/g): | 48~54 y 19~24 | Temporeros de cristal de la transición. (℃): | ~68 y ~60 |
| Resaltar: | Resina mezclada lustre bajo del poliéster,TGIC mezcló la resina del poliéster |
||
Resina mezclada del poliéster, lustre bajo Polyester/TGIC para la capa del polvo de la impresión de la transferencia de calor
◎Introducción
NH8003/NH8606 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del lustre polyester/TGIC por un procedimiento seco de la mezcla, convenientes para las capas del polvo de la impresión de la transferencia de calor con buena durabilidad al aire libre y propiedades mecánicas excelentes.
La tecnología de la transferencia de calor es transferir los gráficos y el texto impresos originalmente en el papel o la película a la superficie del substrato calentando para obtener un modelo claro y hermoso para alcanzar el efecto del logotipo o de la decoración. Primero fue utilizada principalmente en la impresión de la transferencia de la tela en la producción. Con el desarrollo rápido de la ciencia material, el alcance de uso de la tecnología termal de la transferencia se ha ampliado gradualmente. La combinación de tecnología termal y de capas de la transferencia en la decoración arquitectónica, la decoración interior, y otros campos es una nueva tendencia que cumple las necesidades de la gente y los requisitos de la protección del medio ambiente. La capa del polvo es una capa respetuosa del medio ambiente que puede formar la película del 100% y no tiene ninguna contaminación solvente. Tiene las características del consumo de energía baja y del reciclado. Pulverice la capa que la tecnología termal de la transferencia es un proceso especial en el cual la tinta de la transferencia en el papel de alta precisión se sublima en la capa curada en una temperatura fija de modo que el substrato tenga un efecto específico del modelo o de la textura. La tecnología termal de la transferencia puede cambiar el aspecto de las capas del polvo y alcanzar efectos decorativos del grano de madera de imitación, del grano de mármol, o de otros modelos. Se ha utilizado y se ha promovido en los campos de la arquitectura al aire libre, de la decoración interior, del transporte, y de los aparatos electrodomésticos.
◎Características básicas
Buena nivelación
Propiedades mecánicas excelentes
Buena resistencia de alteración por los agentes atmosféricos
◎Recomiende la formulación:
| Formulación | NH8003 | NH8606 | TGIC | Llenador y pigmento | Nivelación del agente | Benzion |
| Yo | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 288 | 12 | 200 | 3 | 1,5 |
◎Especificaciones I
| Artículos | NH8003 | NH8606 |
| Aspecto | Escama amarillo claro | Escama amarillo claro |
| Color (el 50% DMF) | ≤3 | ≤3 |
| Número de ácido (mgKOH/g) | 48~54 | 19~24 |
| Punto de reblandecimiento (℃) | 108~118 | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~68 | ~60 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 5000±1000 | 9000±1000 |
| Reactividad en 180℃ (s, 10, el 4% TGIC) | 80±30 | 340±60 |
| Curado del requisito | 200℃×10min | |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg | |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| La mezcla saca yo e II con 1:1 del ratio de peso antes de moler. | ||
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~80μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Lustre (60°) | el ≤35% |
| Doblez (φ1mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥1H | |
| Impacto (los 50cm) | Paso | |
◎Más código
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH8081 | 90/10 | 200℃*10min | 49~55 | 7000~9500 | ~67 | 50-100 | Seco-mezclado para 25-35% capas del polvo del lustre con buena estabilidad al aire libre de la durabilidad y del almacenamiento. |
| NH8588 | 95/5 | 200℃*10min | 19~24 | 6000~9000 | ~64 | 430-580 | |
| NH-8506 | 95/5 | 200℃*10min | 22~25 | 7600~8600 | ~58 | 150-270 | Seco-mezclado con NH8081. Buen durabilidad y flujo al aire libre, propiedades mecánicas excepcionales y resistencia de agua excelente de la ebullición. |
| NH8586 | 95/5 | 200℃*10min | 21~25 |
6500~7300 (220℃) |
~69 | 120-220 |
Seco-mezclado con NH8081, buena intemperización y resistencia excelente del agua hirvienda. |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Seco-mezclado para la capa del polvo del lustre 25-40%; El anti-amarillear excelente, buen flujo. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-mezclado para las capas bajas del polvo del lustre, conveniente para las capas del polvo de la impresión de la transferencia de calor con buena durabilidad al aire libre y propiedades mecánicas excelentes. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Seco-mezclado para las capas bajas del polvo del lustre con buena flexibilidad y resistencia de alto impacto. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

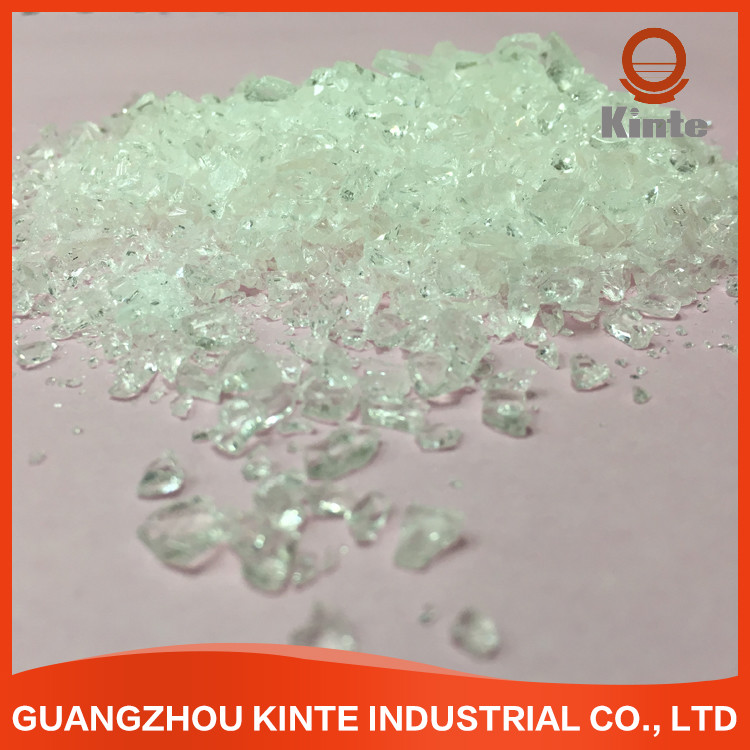

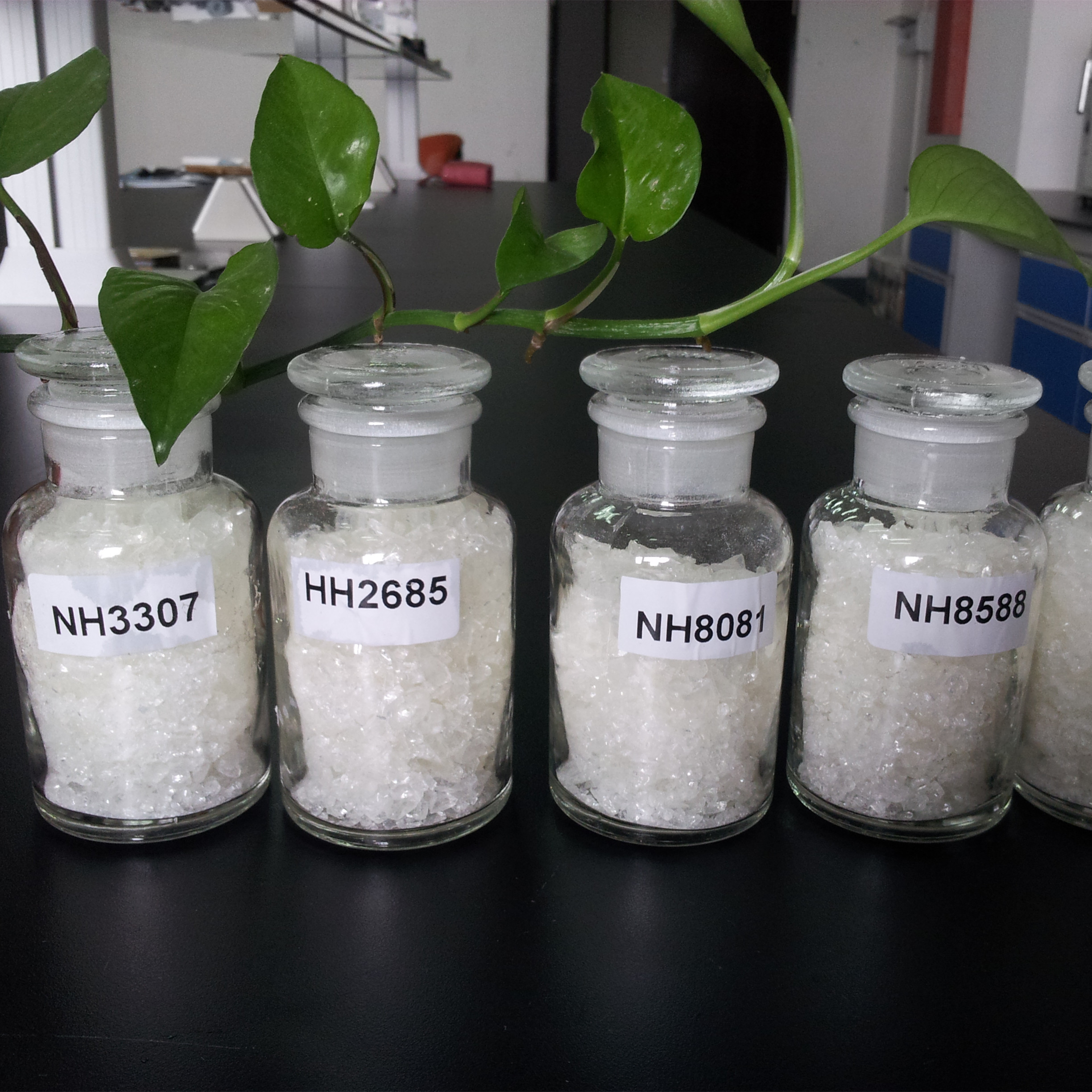

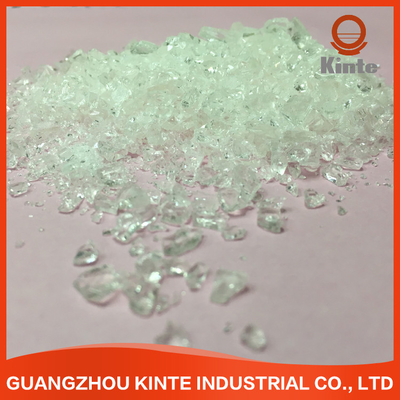

◎Demostración del producto
