| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Qualicoat, ROHS, Reach |
| Número de modelo: | NH5001 Y NH5508 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo de producto: | resinas Seco-mezcladas del poliéster | Curado del sistema: | TGIC curó el sistema |
|---|---|---|---|
| Ratio: | 90/10 y 95/5 | Curado del ciclo: | 200℃×10min |
| Propiedades: | Durabilidad y flujo al aire libre excelentes | Uso: | Seco-mezclado para las capas bajas del polvo del lustre |
| Sistema de pesos americano (mgKOH/g): | 46~54 y 19~25 | Tg (℃): | ~65 y ~63 |
| Resaltar: | TGIC curó la resina mezclada seca del poliéster,Resina mezclada saturada del poliéster |
||
TGIC Cured Seco-mezcló la resina del poliéster, las resinas saturadas durabilidad al aire libre excelente del poliéster
◎Introducción
NH5001/NH5508 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del lustre polyester/TGIC por un proceso de mezcla seco.
Estos últimos años, la industria de las capas está en el antepasado, y la salida total de la pintura también ha saltado a la vanguardia del mundo, creando a un grupo industrial relacionado, activamente promoviendo la revolución tecnológica y el desarrollo en el campo de pintura tradicional. Durante este período, las capas brillantes muy brillantes fueron amadas profundamente por los consumidores para su color y brillo brillantes y dominaron las capas comercializan durante mucho tiempo. Sin embargo, con la mejora continua de las condiciones de vida de la gente, por una parte, los consumidores sienten que la reflexión de capas brillantes muy brillantes es más seria después de filmar, que es dañina a los ojos humanos; por otra parte, el concepto estético de los consumidores está inclinado cada vez más al ocio, elegante y personal. Juntado con la demanda floreciente de las industrias del automóvil de mi país y del aparato electrodoméstico. Estos factores han llevado a un aumento espectacular en la demanda para las capas bajas del lustre con un aspecto más suave.
La resina es un componente imprescindible de capas, así que podemos obtener lustre bajo mezclando diversas resinas para hacer que la película de capa se encoge irregularmente y produce la micro-aspereza, que puede evitar el uso de los agentes de la estera y reducir el coste de capas.
◎Características básicas
Nivelación excelente
Buenas propiedades mecánicas
Buena resistencia química y el anti-amarillear fino
Buena estabilidad del almacenamiento
◎Recomiende la formulación:
| Formulación | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | Nivelación del agente | Benjuí |
| Yo | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 270 | 14 | 75 | 125 | 3 | 1,5 |
| Formulación | NH5001 | NH5508 | TGIC | TiO2 | Nivelación del agente | Benjuí |
| Yo | 270 | — | 30 | 150 | 3 | 1,5 |
| II | — | 270 | 14 | 150 | 3 | 1,5 |
◎Especificaciones I
| Artículos | NH5001 | NH5508 |
| Aspecto | Escama amarillo claro | Escama amarillo claro |
| Color (el 50% DMF) | ≤3 | ≤2 |
| Número de ácido (mgKOH/g) | 46~54 | 19~25 |
| Punto de reblandecimiento (℃) | 103~113 | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~65 | ~63 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 5100±800 | 7200±800 |
| Reactividad s (180℃, 10, el 5% TGIC) | 420±120 | 420±120 |
| Curado del requisito | 200℃×10min | |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg | |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| Mezcla I e II en el 1:1 del ratio de peso después de moler. | ||
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Lustre (60°) | el ≤40% |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥2H | |
| Resistencia de impacto directa | paso 50kg·cm | |
◎Más código
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH5001 | 90/10 | 200℃*10min | 46~54 | 4300~5900 | ~65 | 25-75 | Seco-mezclado para las capas bajas del polvo del lustre con durabilidad y flujo al aire libre excelentes. |
| NH5008 | 95/5 | 200℃*10min | 19~25 | 6400~8000 | ~63 | 300-540 | |
| NH5307 | 93/7 | 200℃*15min | 30~36 | 3500~6500 | ~65 | 120-240 | Durabilidad al aire libre excelente, resistencia muy buena del agua anti-que amarillea e hirvienda. |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).

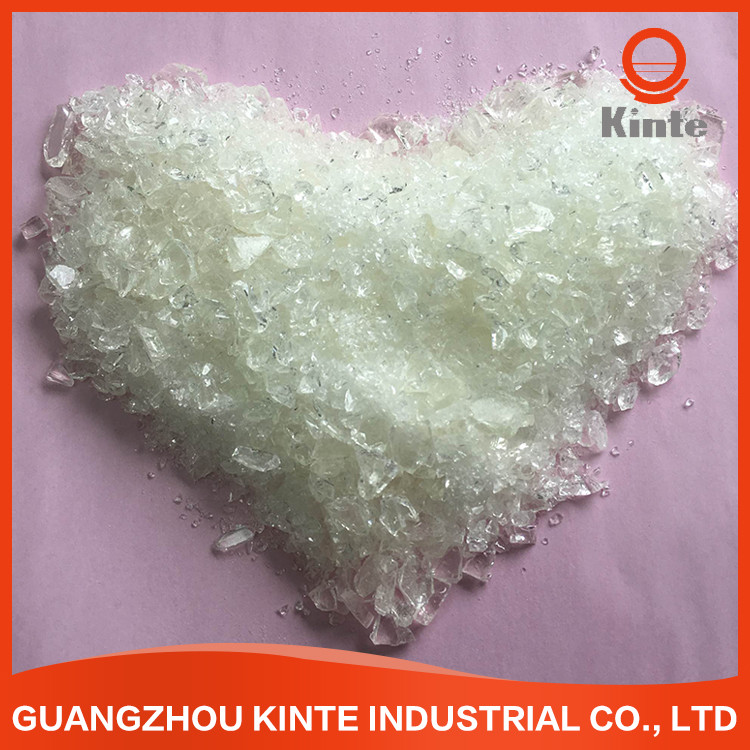

◎Demostración del producto
