| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | NH8003 Y NH8505 |
| Cantidad de orden mínima: | 1000KG |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo de producto: | Resinas mezcladas secas del poliéster | Tipo de la curación: | TGIC que cura el sistema |
|---|---|---|---|
| Ratio: | 90/10 y 95/5 | Tiempo de curación: | 200℃×15min |
| Número de ácido (mgKOH/g): | 48~54 y 19~24 | Temporeros de cristal de la transición. (℃): | ~68 y ~62 |
| Propiedades: | Artículo estupendo, resistencia de ebullición excelente | Uso: | Para las capas al aire libre del polvo del Semi-lustre |
| Resaltar: | Resina mezclada lustre bajo del poliéster,El poliéster TGIC mezcló la resina del poliéster |
||
Resina baja al aire libre del lustre Polyester/TGIC, resina mezclada durable estupenda del poliéster
◎Introducción
NH8003 y NH8505 son las resinas del poliéster con valor alto y poco ácido respectivamente, que se utilizan en sistema de capa del polvo de polyester/TGIC. NH-8003 y NH-8505 se hacen respectivamente en polvo y mezclado seco para producir capas al aire libre del polvo del semi-lustre.
Con sus ventajas de la economía, la protección del medio ambiente, la eficacia alta, y el excelente rendimiento, capas del polvo están substituyendo gradualmente capas solvente-basadas orgánicas y se convierten en una dirección importante del desarrollo en la industria de las capas, que ha mantenido una tasa de crecimiento rápida. Las capas del polvo del poliéster son ampliamente utilizadas en el campo de la pintura debido a su durabilidad, decoración, y procesabilidad excelentes.
Las capas del polvo del poliéster utilizan la resina del poliéster como el material filmógeno principal, añaden TGIC, HAA, la resina de epoxy, el etc. como agentes endurecedores, complementados nivelando los agentes, añadidos, llenadores del pigmento, y otros componentes, después de procesos de la mezcla, de la fusión y otro procesados en la capa del polvo. La capa del polvo se rocía electrostático en el objeto. En una ciertos temperatura y tiempo, se derrite y se reticula la resina y después solidificó en una capa lisa, dura, y flexible. La película de capa curada no será otra vez ablandado debido al aumento en temperatura, y la capa es sin solvente, no contaminante, y el 100% filmógeno, que no sólo ahorra recursos pero también ahorra energía.
◎Características básicas
Buenas propiedades mecánicas
Resistencia a las inclemencias del tiempo excelente
Resistencia de ebullición excelente
◎Recomiende la formulación:
| Formulación | NH8003 | NH8505 | TGIC | TiO2 R930 | BaSO4 (44HB) | PV-88 | Benzion |
| Yo | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 285 | 15 | 75 | 125 | 3 | 1,5 |
◎Especificaciones I
| Artículos | NH8003 | NH8606 |

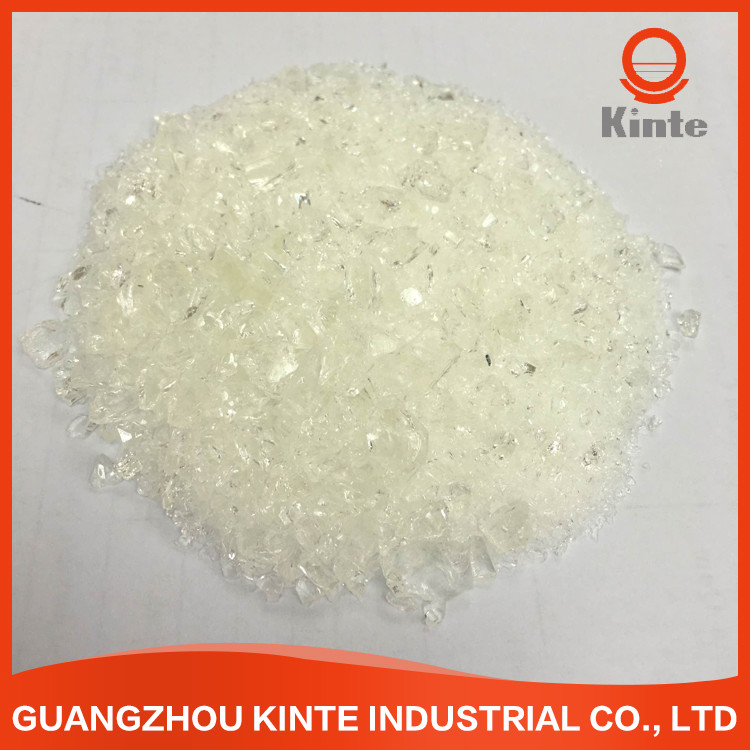

| Aspecto | Escama de color claro | Escama de color claro |
| Número de ácido (mgKOH/g) | 48~54 | 19~24 |
| Punto de reblandecimiento (℃) | 105~115 | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~68 | ~62 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 4000~6000 | 530~6300 |
| Reactividad en 180℃ (s, 10, el 4% TGIC) | 60-120 | 250-360 |
| Curado del requisito | 200℃×15min | |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg | |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Zona I: 90~110℃ | Zona II: 110~120℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| La mezcla saca yo e II con 1:1 del ratio de peso antes de moler. | ||
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~70μm | |
| Acero en frío desengrasado | 0.5m m | |
| Propiedades de la película | Lustre (60°) | el ≤35% |
| Doblez (φ2mm) | Paso | |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥H | |
| Impacto (los 50cm) | Paso | |
◎Más código
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
Seco-mezclado para la capa del polvo del lustre 25-40%; El anti-amarillear excelente, buen flujo. |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | Seco-mezclado para las capas bajas del polvo del lustre con buena flexibilidad y resistencia de alto impacto. |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 | |
| NH8003 | 90/10 | 200℃*15min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-licuadora para las capas al aire libre del polvo del semi-lustre, las buenas propiedades mecánicas, la resistencia a las inclemencias del tiempo excelente y la resistencia de ebullición. |
| NH8505 | 95/5 | 200℃*15min | 19~24 | 5300~6300 | ~62 | 250-360 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-mezclado para las capas bajas del polvo del lustre, conveniente para las capas del polvo de la impresión de la transferencia de calor con buena durabilidad al aire libre y propiedades mecánicas excelentes. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 |
◎Observaciones: Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
◎Demostración del producto
