| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| Número de modelo: | NH9001 |
| Cantidad de orden mínima: | 1000kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Ratio curado: | Poliéster TGIC del 90:10 | Tiempo curado: | 200℃×10min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 46-54 | Viscosidad de fusión (mPa·s/200℃): | 5100±800 |
| Punto de reblandecimiento (℃): | 103~113 | Temporeros de cristal de la transición. (℃): | ~65 |
| Propiedades: | Resistencia de alteración por los agentes atmosféricos excelente | Uso: | Para las capas bajas del polvo del lustre polyester/TGIC |
| Resaltar: | Resina mezclada seca de Polyetser,TGIC mezcló la resina de Polyetser |
||
90/10 resina mezclada seca de Polyetser para las capas bajas del polvo del lustre de TGIC
◎Introducción
NH9001 son resinas carboxilas saturadas del poliéster para las capas bajas del polvo del poliéster TGIC del lustre por un procedimiento de mezcla seco con NH9508.
Dependiendo del uso, un semi-lustre o una capa mate del polvo se requiere a veces. La extinción es utilizar cierto método para reducir el lustre de la superficie de la película de capa.
la estera Seco-mezclada está mezclando las resinas del poliéster con diversas velocidades de curado por el método de seco-mezcla. Porque la resina del poliéster con alta reactividad se cura rápidamente, la resina de lento-curado de la fase continua se obstaculiza de la nivelación y de la reacción, y se deslustra la película de capa curada final. Las capas del polvo preparadas por el método de seco-mezcla de la estera pueden evitar el uso de los agentes de la estera y reducir el coste de capas.
◎Características básicas
Nivelación excelente
Resistencia de alteración por los agentes atmosféricos excelente
Propiedades mecánicas excelentes
Buena resistencia química
Buena estabilidad del almacenamiento
◎Recomiende la formulación:
| Formulación | NH9001 | NH9508 | TGIC | Llenador y pigmento | Nivelación del agente | Benzion |
| Yo | 270 | — | 30 | 200 | 3 | 1,5 |
| II | — | 270 | 14 | 200 | 3 | 1,5 |
◎Especificaciones I:

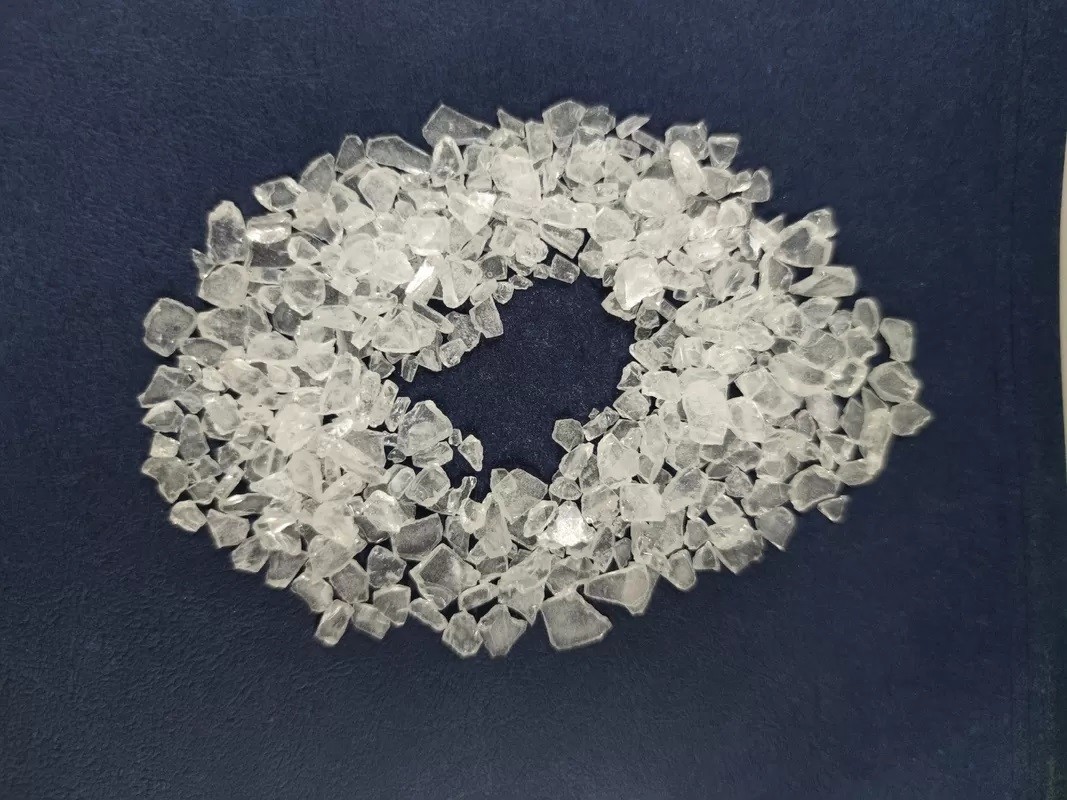

| Aspecto | escama amarillo claro |
| Color (el 50% DMF) | ≤3 |
| Número de ácido (mgKOH/g) | 46~54 |
| Punto de reblandecimiento (℃) | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~65 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) |
5100±800 |
| Reactividad en 180℃ (s, TGIC) |
50±25 |
| Curado del requisito |
200℃×10min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II:
| Condición de la protuberancia | extrusor del Dos-tornillo | ||
| Zona I: 90~110℃ | Zona II: 110~120℃ | ||
| Velocidad de la revolución | 500~1200rpm | ||
| Fineza del polvo | <100μm | ||
| Condición del uso | Barnizado electrostático con | 40~70KV | |
| Espesor del film de capa | los 50~70μm | ||
| Acero en frío desengrasado | 0.5m m | ||
| Propiedades de la película | |||
| Lustre (60°) | el ≤40% | ||
|
Doblez (φ1mm) |
Paso | ||
| Pegamento (1m m, grado) | 0 | ||
| Dureza del lápiz |
≥2H |
||
| Impacto directo (los 50cm) |
paso |
||
◎Observaciones:
Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
◎Perfil de compañía
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), una empresa mencionada en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
