| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número de modelo: | NH8201 Y NH8608 |
| Cantidad de orden mínima: | 1000Kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Tipo de producto: | Resinas de mezcla secas del poliéster | Ratio: | 92/8 y 96/4 |
|---|---|---|---|
| Curado del sistema: | TGIC que cura el sistema | Curado del requisito: | 200℃/10min o 180℃/15min |
| Número de ácido (mgKOH/g): | 40~46 y 17~23 | Temporeros de cristal de la transición. (℃): | ~65 y ~61 |
| Propiedades: | Dosificación baja del agente endurecedor | uso: | Para las capas al aire libre del polvo del Semi-lustre |
| Resaltar: | Resina mezclada seca del poliéster de TGIC,Agente endurecedor Blended Polyester Resin |
||
Resina mezclada seca del poliéster de TGIC para las capas bajas al aire libre del polvo del lustre
◎Introducción
NH8201 (valor de alto grado de ácido) y NH8608 (valor poco ácido) son resinas del poliéster usadas en sistema de capa del polvo del poliéster/TGIC y sistema de capa del polvo del poliéster/HAA. NH8201 y NH8608 se hacen respectivamente en polvo y después se secan mezclado para producir la capa al aire libre del polvo del semi-lustre.
Con el aumento continuo de la conciencia de la gente de la protección del medio ambiente y las muchas ventajas de las capas del polvo, el uso de las capas del polvo ha llegado a ser cada vez más extenso, por ejemplo ampliamente utilizado en perfiles de aluminio arquitectónicos, los aparatos electrodomésticos, las diversas piezas de automóvil, los muebles, diverso hardware, equipo de deportes, los tubos anticorrosión, las puertas antirrobo, panel de fibras de madera medio de la densidad del MDF, los materiales de aislamiento eléctricos, tren de alta velocidad, y las barandillas de alta velocidad, etc. En los campos antedichos del uso, la parte del polvo mate está cercana a la mitad. Para producir el polvo mate, usted puede elegir el método de añadir un agente de la estera a la fórmula de la capa del polvo. Este esquema tiene una amplia gama de lustres de la estera y puede alcanzar un lustre muy bajo, pero los defectos son también evidentes. Aunque los cambios de capa del lustre con la temperatura de cocción y el cambio, disminución de las propiedades mecánicas, disminución de la estabilidad del almacenamiento, fácil amarillear, y así sucesivamente.
La resina es un ingrediente imprescindible en capas, así que podemos alcanzar lustre bajo mezclando las resinas con diversa reactividad para hacer que la película de capa se encoge irregularmente y produce micro-aspereza. Este método puede evitar el uso de los agentes de la estera y reducir el coste de capas.
◎Características básicas
Dosificación baja del agente endurecedor.
Buena estabilidad del almacenamiento.
Resistencia a las inclemencias del tiempo industrial general del grado.
◎Recomiende la formulación:
| Formulación | NH8201 | NH8608 | TGIC | R930 | BaSO4 (44HB) |
PV-88 |
Benjuí |
| Yo | 276 | — | 24 | 75 | 125 | 3 | 1,5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1,5 |
| Formulación | NH8201 | NH8608 | T-105 | R930 | BaSO4 (44HB) |
PV-88 |
Benjuí |
| Yo | 281 | — | 19 | 75 | 125 | 3 | 1,5 |
| II | — | 291 | 9 | 75 | 125 | 3 | 1,5 |
◎Especificaciones:
| Artículos | NH8201 | NH8608 |

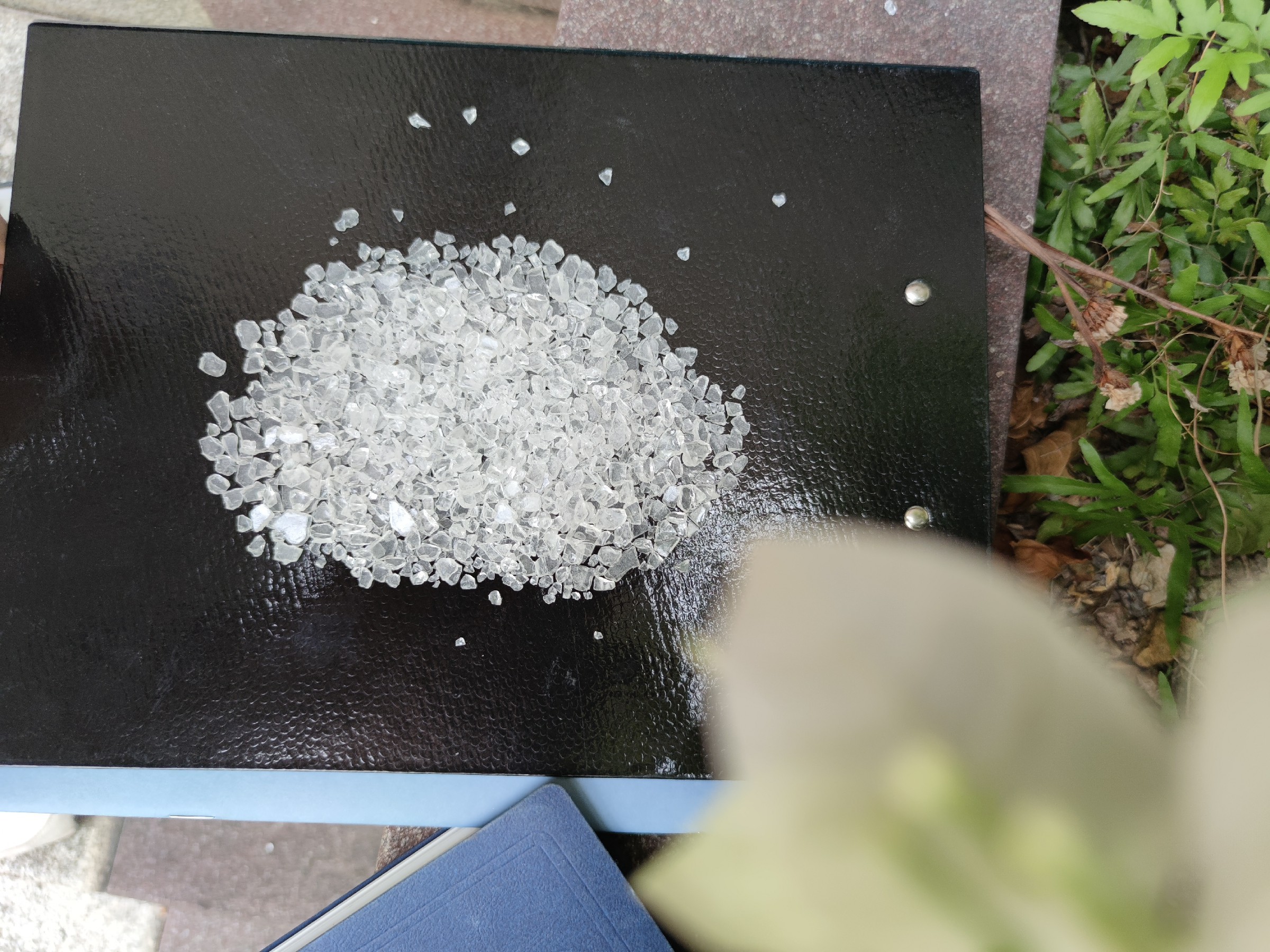

| Aspecto | Sólido ligero de la escama | Sólido ligero de la escama |
| Número de ácido (mgKOH/g) | 40~46 | 17~23 |
| Punto de reblandecimiento (℃) | 103~113 | 103~113 |
| Temporeros de cristal de la transición. (℃) | ~65 | ~61 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 4800-6600 | 4500-6300 |
| Reactividad s (180℃, TGIC) | 45-95 | 400-800 |
| Curado del requisito | 200℃/10min o 180℃/15min | |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg | |
◎Recomiende la formulación:
| Formulación | NH8901 | NH8605 | TGIC | TiO2 | BaSO4 |
PV-88 |
Benjuí |
| Yo | 270 | — | 30 | 75 | 125 | 3 | 1,5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1,5 |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
| Temperatura de la chaqueta | 100~110℃ | |
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
| NH8201 y NH8608 según la fórmula, y mezcla de extrudado y machacar los dos pedazos en el ratio de 1: 1. | ||
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 60~80μm | |
| Desengrasado laminó el acero | 0.5m m | |
| Propiedades de la película | Lustre (60°) | el ≥40% |
| Pegamento (1m m, grado) | 0 | |
| Dureza del lápiz | ≥2H | |
| Impacto directo (los 50cm) | paso | |
◎Observaciones:
Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
◎Más códigos:
| Código | Ratio | Ciclo de la curación | Grado de acidez (mgKOH/g) | Viscosidad (mPa.s/200℃) | Tg (℃) | Reactividad (s/180℃) | Propiedades |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | Seco-mezclado para las capas bajas del polvo del lustre, conveniente para las capas del polvo de la impresión de la transferencia de calor con buena durabilidad al aire libre y propiedades mecánicas excelentes. |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8901 | 90/10 | 200℃*10min | 54~64 | 3800~5500 | ~67 | 30-130 | Seco-mezclado para las capas al aire libre del polvo del semi-lustre con las propiedades mecánicas excelentes, la resistencia de nivelación y de alteración por los agentes atmosféricos excelente. |
| NH8507 | 96/4 | 200℃*10min | 17~23 | 4500~6500 | ~60 | 500-900 | |
| NH8201 | 92/8 | 200℃/10min o 180℃/15min | 40~46 | 4800~6600 | ~65 | 45-95 | Seco-mezclado para las capas al aire libre del polvo del semi-lustre con buena estabilidad del almacenamiento y resistencia a las inclemencias del tiempo industrial general del grado. |
| NH8608 | 96/4 | 17~23 | 4500~6300 | ~61 | 400-800 |
◎Perfil de compañía:
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), una empresa mencionada en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
Hemos ganado ISO9001 e ISO14000, ISO18001, RoHS, certificación de la UL y certificado de QUALICOAT. Debido a la calidad excelente y estable, nuestros productos disfrutan siempre de la alta reputación en casa y de ultramar, y fueron vendidos a más de 30 países.
La rama de la resina del poliéster fue fundada en 2000, ahora hay dos fábricas (fábrica de DongGuan y fábrica de TaiXing) con capacidad de producción anual sobre 80.000 toneladas, y la capacidad de producción anual alcanzó 120000 toneladas a finales de 2020, abriendo el camino en el desarrollo diversificado global. Nuestros clientes incluyen muchos fabricantes del polvo de la top-grada en el mundo tal como AKZO, PPG, TIGRE, PROTECH, NIPÓN, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc.
Nos pegamos continuo en el principio de negocio de “calidad somos la vida, nos adherimos a la tecnología de primera clase, a la calidad de primera clase, al coste de primera clase y a la marca de primera clase”. Quisiéramos proporcionar un conjunto completo de servicios y de soluciones para nacional y en el extranjero los clientes y quisiéramos ir adelante al futuro brillante con usted juntos.
