| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | KINTE |
| Certificación: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| Número de modelo: | NH6688A |
| Cantidad de orden mínima: | 1000Kg |
| Precio: | negotiable |
| Detalles de empaquetado: | 25Kg/PE bolso, 875Kg/Pallet, 17,500Kg/20GP |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | L/C, D/P, T/T |
| Capacidad de la fuente: | 80.000 toneladas por año |
| Curado del ratio: | 96/4 HAA que cura el tipo | Curado de la condición: | 180℃×15min |
|---|---|---|---|
| Grado de acidez (mgKOH/g): | 19-24 | Viscosidad (200℃, mPa·s): | 4800~6400 |
| Punto de reblandecimiento: | 100~110℃ | Temporeros de cristal de la transición. (℃): | ~58℃ |
| Propiedades: | Propiedades mecánicas excelentes | uso: | Para la capa baja de mezcla seca del polvo del lustre del sistema de HAA |
| Resaltar: | 96/4 Primid mezcló la resina del poliéster,Resina mezclada lustre bajo del poliéster |
||
El 96:4 Primid mezcló la resina del poliéster para las capas bajas del polvo del lustre
◎Introducción
NH6688A es NH6688 con la formulación SIN ESTAÑO, él es resinas carboxilas saturadas del poliéster para el poliéster/el primid bajos (96 del lustre: 4) capas del polvo por procedimiento de mezcla seco.
Actualmente, las capas del polvo para el uso al aire libre se curan generalmente con TGIC. Sin embargo, debido a la toxicidad fisiológica de TGIC, ha sido prohibido por la unión europea y otros lugares. Por lo tanto, el uso de HAA respetuoso del medio ambiente y no tóxico de substituir TGIC se ha convertido en la tendencia en la industria de la capa del polvo.
Con el cambio en los conceptos estéticos y el problema de la gente de la contaminación ligera causado por las capas muy brillantes, las capas mates del polvo que pueden producir los efectos superficiales suaves son cada vez más ampliamente utilizadas.
el método de Seco-mezcla de la estera es un método de uso general para preparar las capas mates del polvo. Este método utiliza diversos poliésteres con diferencias grandes en reactividad durante el proceso de curado. Debido a la diferencia en reactividad, la superficie de capa produce una superficie microscópico áspera para alcanzar un efecto de la estera. , usando este método, el lustre de 18-45 puede ser obtenido sin el adición de un ayudante de la estera, y el coste completo es bajo.
◎Características básicas
Película baja del lustre
Propiedades mecánicas excelentes
Buena nivelación, buena estabilidad del almacenamiento
Buena resistencia química, anti-amarilleando muy bien
◎Recomiende la formulación:
| Formulación | NH6381A | NH6688A | T-105 | Llenador y pigmento | Nivelación del agente | Benzion |
| Yo | 200 | — | 15 | 150 | 2,4 | 1,2 |
| II | — | 200 | 7,5 | 150 | 2,4 | 1,2 |
◎Especificaciones:

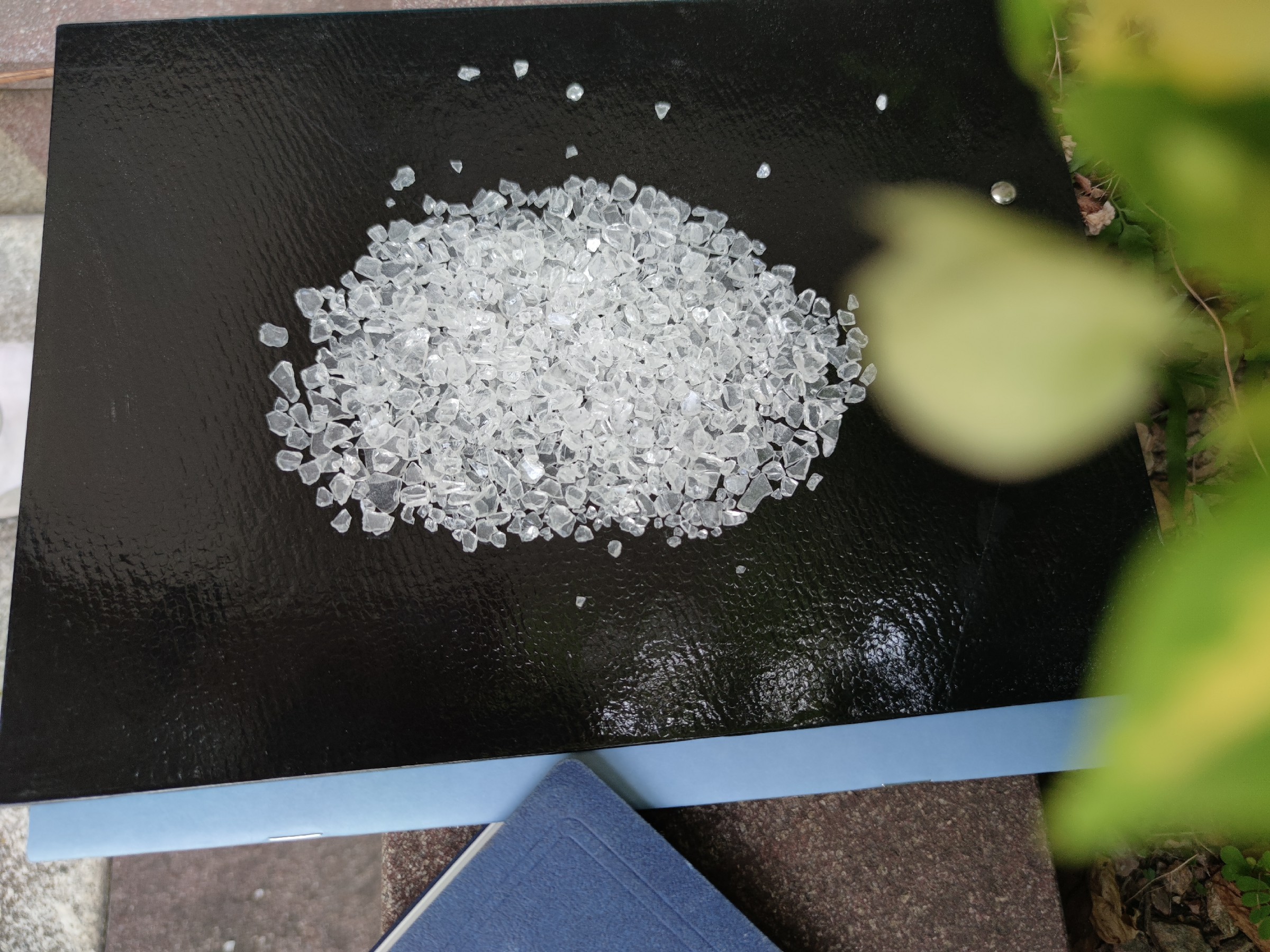

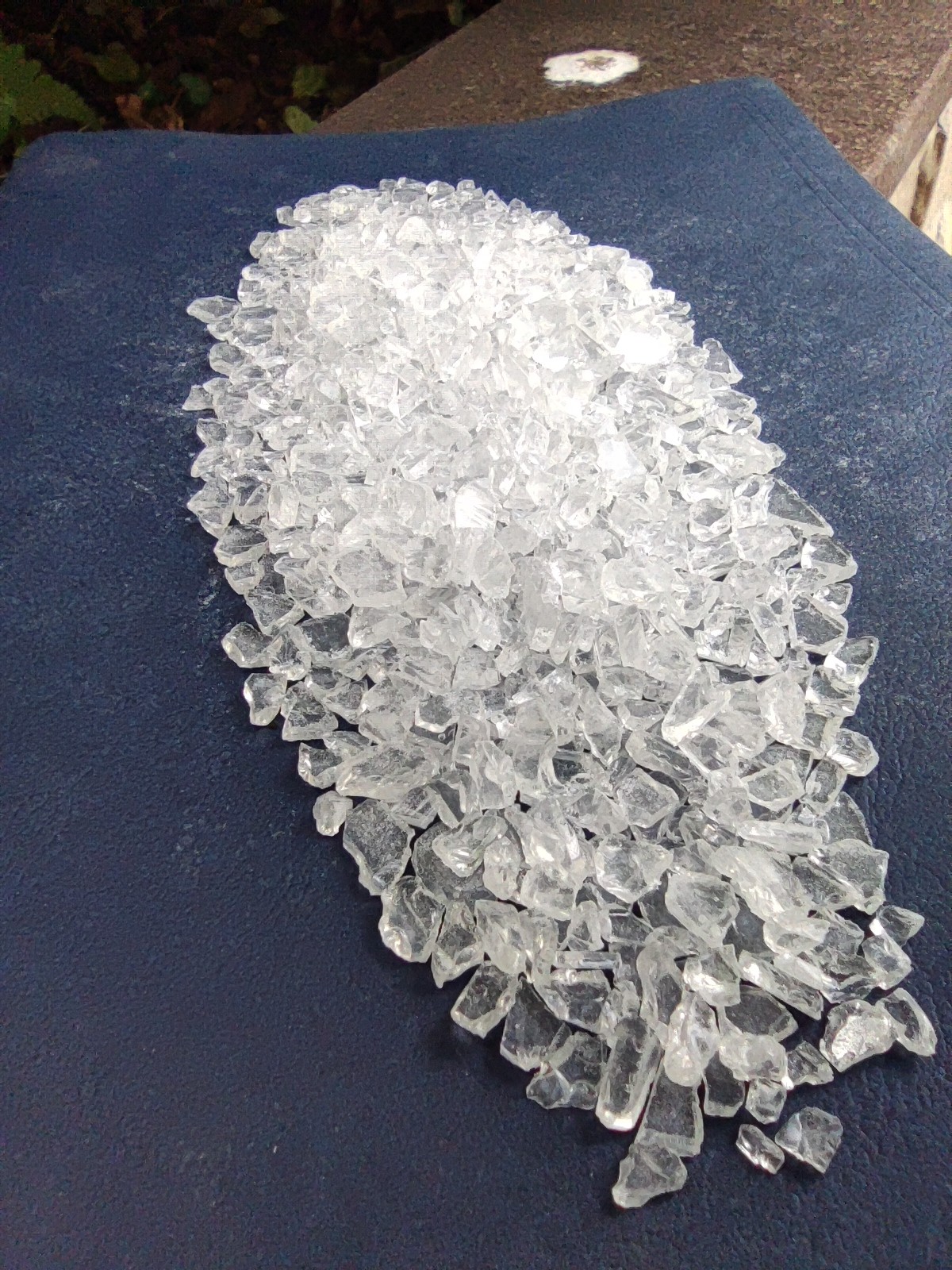

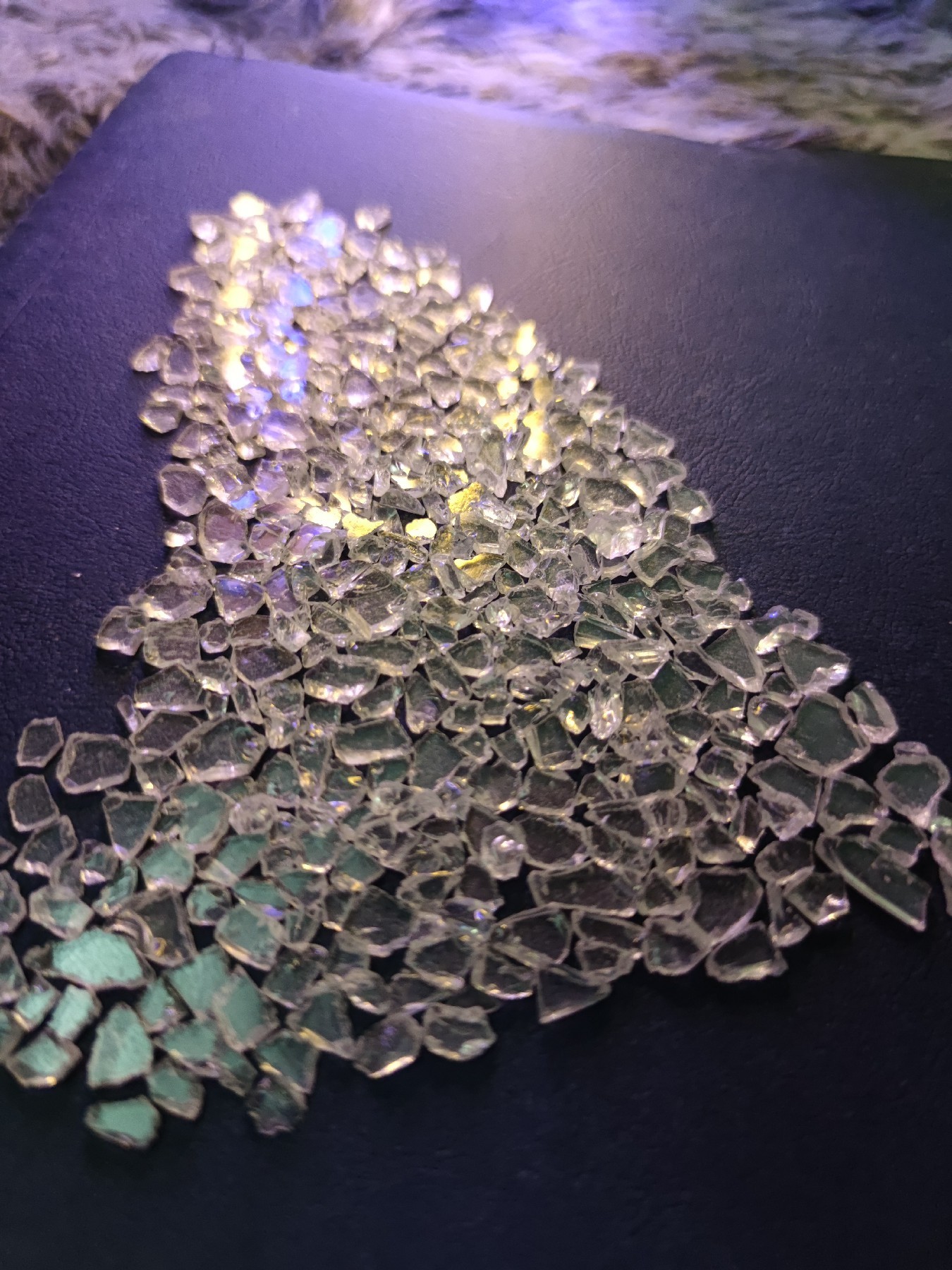

| Aspecto | Escamas amarillo claro |
| Color (el 50% DMF) | ≤3 |
| Grado de acidez (mgKOH/g) | 19~24 |
| Punto de reblandecimiento (℃) | 100~110 |
| Temporeros de cristal de la transición. (℃) | ~58 |
| Viscosidad de fusión (200℃, cono/placa, mPa·s) | 4800~6400 |
| Reactividad en 180℃ (s, el 4% XL552) | 220~280 |
| Curado del requisito | 180℃×15min |
| Empaquetado | Bolsos del PE, ± 0.1kg/bolso del peso neto 25kg |
◎Especificaciones II
| Condición de la protuberancia | extrusor del Dos-tornillo | |
|
Zona I: 90~110℃ |
Zona II: 110~120℃ |
|
| Velocidad de la revolución | 500~1200rpm | |
| Fineza del polvo | <100μm | |
|
Pieza extrudada de mezcla I e II con 1:1 del ratio de peso antes de moler. |
||
| Condición del uso | Barnizado electrostático con | 40~70KV |
| Espesor del film de capa | los 50~80μm | |
| Desengrasado laminó el acero | 0.5m m | |
| Propiedades de la película | Lustre (60°) |
el ≤40% |
|
Doblez (φ2mm) |
Paso |
|
|
Pegamento (1m m, grado) |
0 | |
| Dureza del lápiz | ≥1H | |
|
Resistencia de impacto directa |
Paso 50kg·cm |
|
◎Observaciones:
Todas las resinas del poliéster se podían modificar para requisitos particulares a la No-lata (a), al (G) anti de los quemadores de gas, al arma del tribo (t) y al antialgas (f).
◎Perfil de compañía:
La ciencia y la tecnología materiales Co., Ltd. de Kinte es subordinadas a China Machinery Industry Corporation (una empresa pública dominante manejada directamente por SASAC, alineando 284 entre el top 500 del mundo en 2021). Es una empresa de alta tecnología nacional bajo instituto de investigación eléctrico nacional del aparato de China Co., Ltd. (código común: 688128), una empresa mencionada en el MERCADO de la ESTRELLA de SSE. Centrándose en el R y la D, producción, y las ventas de las capas respetuosas del medio ambiente (capas del polvo, capas industriales flotantes) y de las resinas de la capa del polvo, la compañía está confiada a mejorar la competitividad del mercado global de la industria de capa respetuosa del medio ambiente de China. ¡Ahora ha sentido bien al líder y al promotor en el desarrollo tecnológico de China de capas así como de resinas respetuosas del medio ambiente del poliéster para las capas del polvo!
Hemos ganado ISO9001 e ISO14000, ISO18001, RoHS, certificación de la UL y certificado de QUALICOAT. Debido a la calidad excelente y estable, nuestros productos disfrutan siempre de la alta reputación en casa y de ultramar, y fueron vendidos a más de 30 países.
La rama de la resina del poliéster fue fundada en 2000, ahora hay dos fábricas (fábrica de DongGuan y fábrica de TaiXing) con capacidad de producción anual sobre 80.000 toneladas, y la capacidad de producción anual alcanzó 120000 toneladas a finales de 2020, abriendo el camino en el desarrollo diversificado global. Nuestros clientes incluyen muchos fabricantes del polvo de la top-grada en el mundo tal como AKZO, PPG, TIGRE, PROTECH, NIPÓN, OXYPLAST, JOTUN, SHERWIN, VALSPAR, SINTERPLAST, etc.
Nos pegamos continuo en el principio de negocio de “calidad somos la vida, nos adherimos a la tecnología de primera clase, a la calidad de primera clase, al coste de primera clase y a la marca de primera clase”. Quisiéramos proporcionar un conjunto completo de servicios y de soluciones para nacional y en el extranjero los clientes y quisiéramos ir adelante al futuro brillante con usted juntos.
